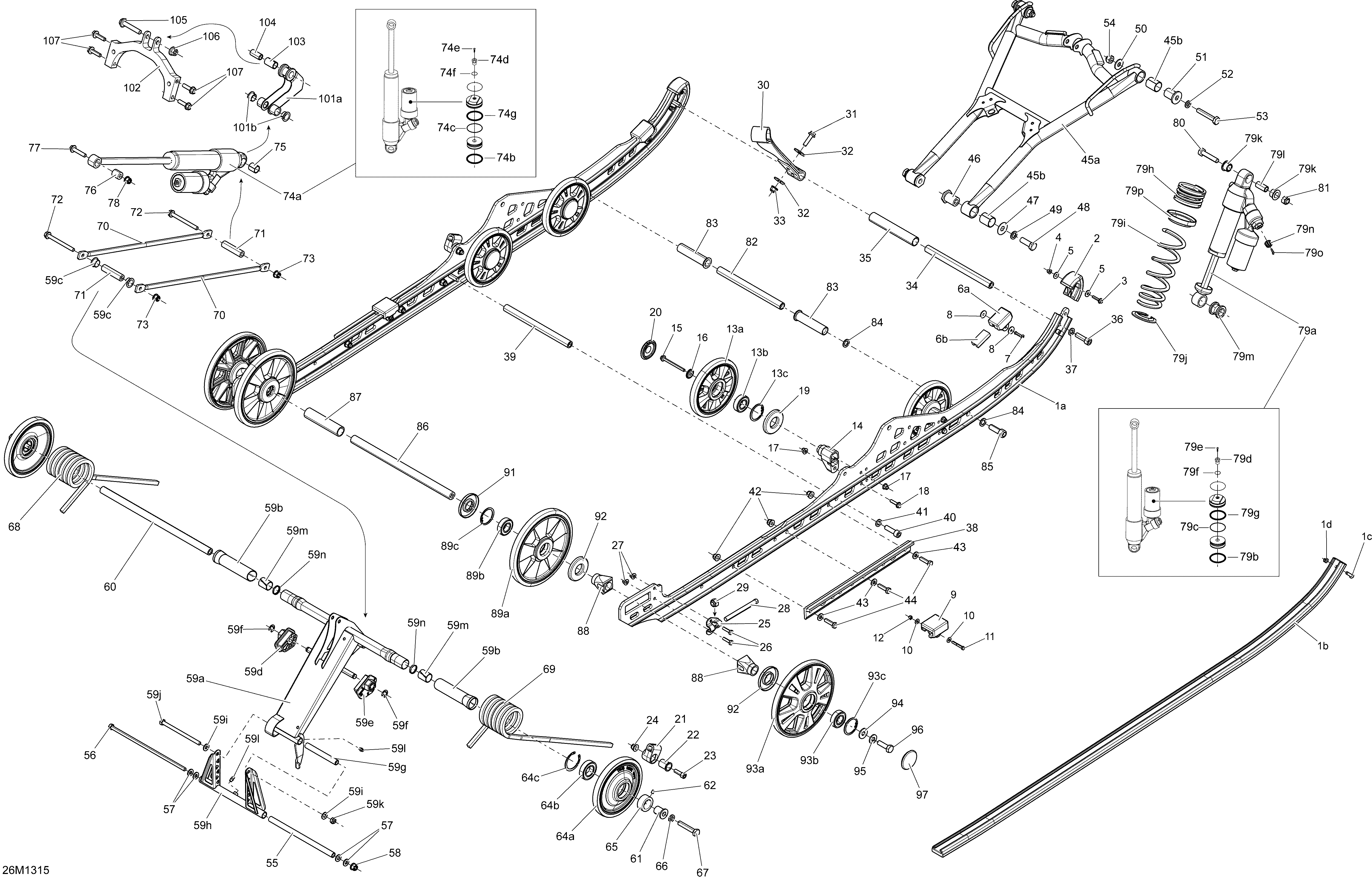

08- Rear Suspension для BRP Ski-Doo FREERIDE 154R, 800RE XP - 2013
![](/wa-data/public/shop/sheme/bombardier/ski-doo/fec1c605-9679-4a75-8b29-1663eac29e55.png)
-
№АртикулНазвание
-
1a503193382 Runner 154'', OrangeRunner 154'', Orange
-
1b503191198 Slider Shoe 154''Slider Shoe 154''
-
1c208562531 Phillips Screw M6 X 25Phillips Screw M6 X 25
-
1d232561414 Elastic Stop Nut M6Elastic Stop Nut M6
-
2503192299 Runner ProtectorRunner Protector
-
3207652544 Hex. Flanged Screw M5 X 25Hex. Flanged Screw M5 X 25
-
4233251414 Hex. Flanged Elastic Nut M5Hex. Flanged Elastic Nut M5
-
5250200140 WasherWasher
-
6a503193101 Rubber StopperRubber Stopper
-
6b572084800 Reinforcement StopperReinforcement Stopper
-
7293150142 Pop Rivet 3/16''Pop Rivet 3/16''
-
8503191273 WasherWasher
-
9503190741 Rail Stopper Middle, FreerideRail Stopper Middle, Freeride
-
10503192493 WasherWasher
-
11250000483 Hex. Cap Screw M5 X 35Hex. Cap Screw M5 X 35
-
12232551414 Elastic Stop Nut M5Elastic Stop Nut M5
-
13a503191755 Wheel 152 Ass'y, Black. Includes 13a to 13cWheel 152 Ass'y, Black. Includes 13a to 13c
-
13b503190396 Ball BearingBall Bearing
-
13c415129371 Retaining RingRetaining Ring
-
14503193082 Casted SupportCasted Support
-
15207667056 Hex. Flange Screw M6 X 70Hex. Flange Screw M6 X 70
-
16503191820 Wheel Cup M6Wheel Cup M6
-
17233261466 Hex. Flanged Elastic Nut M6Hex. Flanged Elastic Nut M6
-
18207662556 Hex. Flange Screw M6 X 25Hex. Flange Screw M6 X 25
-
19503190434 Labyrinth SealLabyrinth Seal
-
20503192771 Wheel CapWheel Cap
-
21503191183 Spring SupportSpring Support
-
22503190754 Retainer CushionRetainer Cushion
-
23205082554 Socket Screw M8 X 25Socket Screw M8 X 25
-
24233281466 Elastic Flang Nut M8Elastic Flang Nut M8
-
25503192814 TensionerTensioner
-
26250000479 Hex. Screw Cap Full Thread M6 X 25Hex. Screw Cap Full Thread M6 X 25
-
27233261466 Hex. Flanged Elastic Nut M6Hex. Flanged Elastic Nut M6
-
28230100054 Hex Screw M10 x 100Hex Screw M10 x 100
-
29233601466 Elastic Locking Nut M10Elastic Locking Nut M10
-
30503192360 Stopper StrapStopper Strap
-
31207683044 Hex. Flanged Screw M8 X 30Hex. Flanged Screw M8 X 30
-
32250200128 Flat Washer 8 mmFlat Washer 8 mm
-
33233281466 Elastic Flang Nut M8Elastic Flang Nut M8
-
34503191260 Axle StrapAxle Strap
-
35503191448 SpacerSpacer
-
36205503554 Socket Head Screw M10 X 35Socket Head Screw M10 X 35
-
37503192496 WasherWasher
-
38503192484 Painted Reinforcement RailPainted Reinforcement Rail
-
39503193322 Lower ShaftLower Shaft
-
40205503554 Socket Head Screw M10 X 35Socket Head Screw M10 X 35
-
41503192496 WasherWasher
-
42233281466 Elastic Flang Nut M8Elastic Flang Nut M8
-
43503192494 WasherWasher
-
44207183054 Hex. Cap Screw M8 X 30Hex. Cap Screw M8 X 30
-
45a503193375 Front Arm Ass'y. Includes 45a to 45bFront Arm Ass'y. Includes 45a to 45b
-
45b503191554 BushingBushing
-
46503191966 Lower AxleLower Axle
-
47503190656 WasherWasher
-
48250000537 Hex. Cap Screw M12 X 35Hex. Cap Screw M12 X 35
-
49503192491 WasherWasher
-
50503191926 WasherWasher
-
51503190698 AxleAxle
-
52503192496 WasherWasher
-
53207006056 Hex. Cap Screw M10 X 60Hex. Cap Screw M10 X 60
-
54233601466 Elastic Locking Nut M10Elastic Locking Nut M10
-
55503189156 Pivot Arm AxlePivot Arm Axle
-
56503192440 Bolt M8 X 248mmBolt M8 X 248mm
-
57503192494 WasherWasher
-
58233281466 Elastic Flang Nut M8Elastic Flang Nut M8
-
59a503192464 Rear ArmRear Arm
-
59b572080700 BushingBushing
-
59c503191555 Swivel BushingSwivel Bushing
-
59d503191565 LH Cam AdjusterLH Cam Adjuster
-
59e503191566 RH Cam AdjusterRH Cam Adjuster
-
59f293370013 E-CirclipE-Circlip
-
59g503144300 Upper Axle, Pivot ArmUpper Axle, Pivot Arm
-
59h503191209 Pivot ArmPivot Arm
-
59i503189157 WasherWasher
-
59j732601197 Bolt M8, ShortBolt M8, Short
-
59k232581414 Hex. Elastic Stop Nut M8Hex. Elastic Stop Nut M8
-
59l408200700 Grease FittingGrease Fitting
-
59m503191556 Extended BushingExtended Bushing
-
59n503191651 WasherWasher
-
60503191215 Upper ShaftUpper Shaft
-
61503191262 BushingBushing
-
62206260844 Socket Set Screw M6 X 8Socket Set Screw M6 X 8
-
64a503191738 Wheel Ass'y, 155 mm. Includes 64a to 64cWheel Ass'y, 155 mm. Includes 64a to 64c
-
64b503191982 Ball BearingBall Bearing
-
64c415129780 Retaining RingRetaining Ring
-
65503168800 Retaining RingRetaining Ring
-
66503192496 WasherWasher
-
67250000605 Hex. ScrewS.GRIP M10 X 55Hex. ScrewS.GRIP M10 X 55
-
68503192081 LH SpringLH Spring
-
69503192080 RH SpringRH Spring
-
70503192465 Link RodLink Rod
-
71503190643 Axle Bar (Long)Axle Bar (Long)
-
72207688544 Hex. Flanged ScewHex. Flanged Scew
-
73233281466 Elastic Flang Nut M8Elastic Flang Nut M8
-
74A503192459 Rear Shock. Includes 74a to 74gRear Shock. Includes 74a to 74g
-
74b415093807 O-RingO-Ring
-
74c415093806 Piston RingPiston Ring
-
74d505070398 Air ValveAir Valve
-
74e505070399 ScrewScrew
-
74f505070400 O-RingO-Ring
-
74g415093804 O-RingO-Ring
-
75505072663 BushingBushing
-
76414936000 CushionCushion
-
77207684044 Hex. Flanged Screw M8 X 40Hex. Flanged Screw M8 X 40
-
78233281466 Elastic Flang Nut M8Elastic Flang Nut M8
-
79a503193374 Center Shock Ass'y. Includes 79a to 79gCenter Shock Ass'y. Includes 79a to 79g
-
79b415093807 O-RingO-Ring
-
79c415093806 Piston RingPiston Ring
-
79d505070398 Air ValveAir Valve
-
79e505070399 ScrewScrew
-
79f505070400 O-RingO-Ring
-
79g415093804 O-RingO-Ring
-
79h503192744 Spring PaintSpring Paint
-
79i503192724 SpringSpring
-
79j503192029 Spring StopperSpring Stopper
-
79k503189117 CushionCushion
-
79l503189282 BushingBushing
-
79m503189271 CushionCushion
-
79n505072753 Adjustment KnobAdjustment Knob
-
79o250000644 Allen Screw M3 X 10Allen Screw M3 X 10
-
79p503192743 Spring SpacerSpring Spacer
-
80207005044 Hex. Screw M10 X 50Hex. Screw M10 X 50
-
81233601466 Elastic Locking Nut M10Elastic Locking Nut M10
-
82503191258 Center Shock ShaftCenter Shock Shaft
-
83503191259 Center BushingCenter Bushing
-
84503192491 WasherWasher
-
85205523554 Socket Head Screw M12 X 35Socket Head Screw M12 X 35
-
86503190429 Rear AxleRear Axle
-
87503191263 Rear SpacerRear Spacer
-
88503190428 Rear Wheel SpacerRear Wheel Spacer
-
89a503193098 Wheel 200 Black. Includes 89a to 89cWheel 200 Black. Includes 89a to 89c
-
89b503190396 Ball BearingBall Bearing
-
89c415129371 Retaining RingRetaining Ring
-
91503190682 Labyrinth SealLabyrinth Seal
-
92503190434 Labyrinth SealLabyrinth Seal
-
93a503191741 Wheel 200, Black. Includes 93a to 93cWheel 200, Black. Includes 93a to 93c
-
93b503190396 Ball BearingBall Bearing
-
93c415129371 Retaining RingRetaining Ring
-
94503191910 WasherWasher
-
95234201474 Conical Spring Washer 10 mmConical Spring Washer 10 mm
-
96250000019 Hex. Screw With NylonHex. Screw With Nylon
-
97503192771 Wheel CapWheel Cap
-
101a503192467 RockerRocker
-
101b503191555 Swivel BushingSwivel Bushing
-
102503193384 Rocker SupportRocker Support
-
103503193037 BushingBushing
-
104503189282 BushingBushing
-
105207605546 Flanged Hex. Screw M10 X 55Flanged Hex. Screw M10 X 55
-
106233201416 Hex. Flanged Elastic Nut M10Hex. Flanged Elastic Nut M10
-
107207583044 Hex. Flanged Screw M8 X 30, Scotch GripHex. Flanged Screw M8 X 30, Scotch Grip
