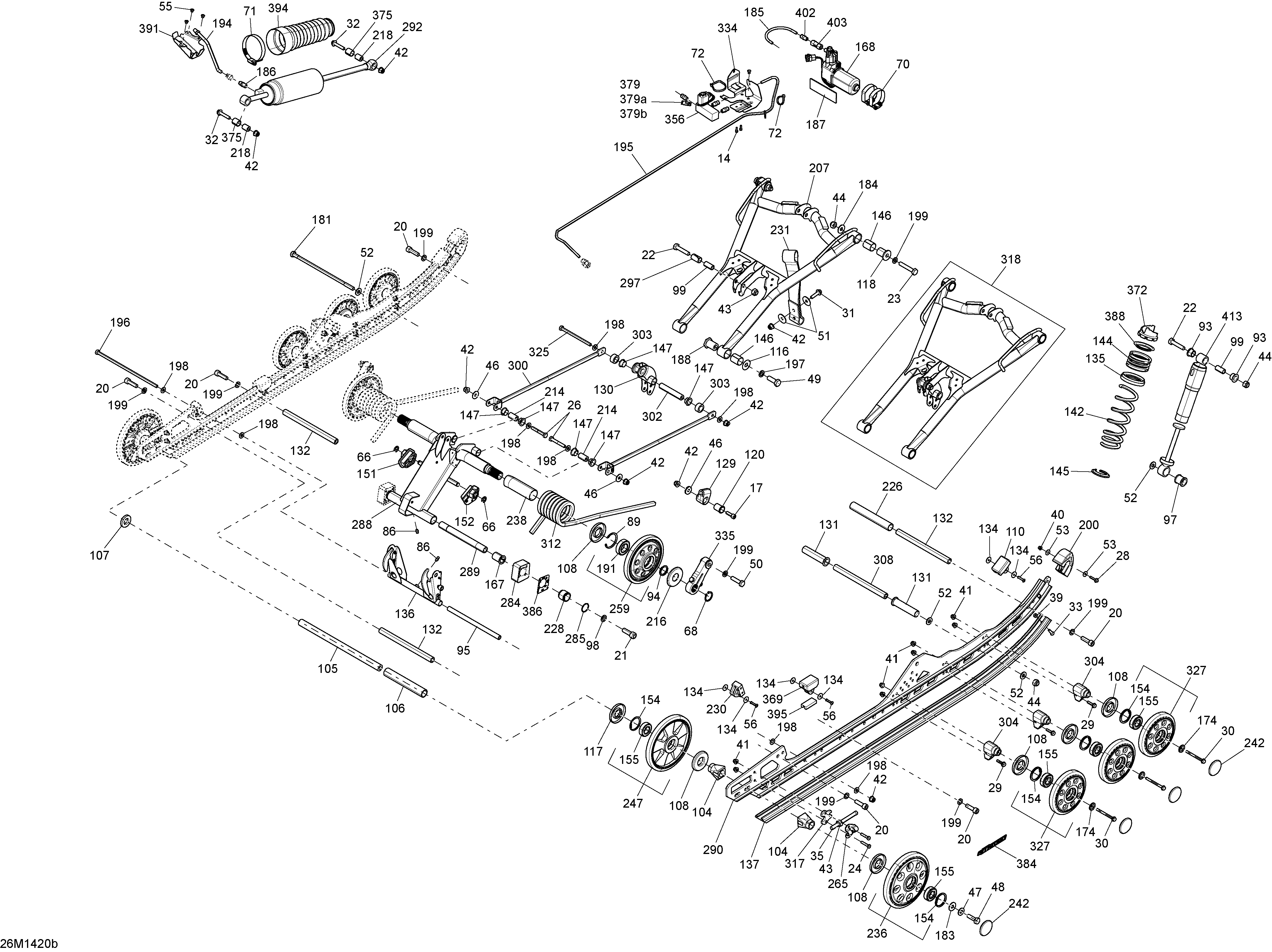

08- Rear Suspension SE для BRP Ski-Doo GRAND TOURING SE 12004TEC XR - 2014
![](/wa-data/public/shop/sheme/bombardier/ski-doo/46bf35a2-97b4-4bbe-85e2-02d541518ce0.png)
-
№АртикулНазвание
-
14205041284 Socket Head Screw M4 X 12. Model-SESocket Head Screw M4 X 12. Model-SE
-
17205082554 Socket Screw M8 X 25Socket Screw M8 X 25
-
20205503554 Socket Head Screw M10 X 35Socket Head Screw M10 X 35
-
21205523554 Socket Head Screw M12 X 35Socket Head Screw M12 X 35
-
22207005044 Hex. Screw M10 X 50Hex. Screw M10 X 50
-
23207006056 Hex. Cap Screw M10 X 60Hex. Cap Screw M10 X 60
-
24207063054 Hex. Cap Screw M6 X 30Hex. Cap Screw M6 X 30
-
26207085544 Hex. Screw M8 X 55Hex. Screw M8 X 55
-
28207652544 Hex. Flanged Screw M5 X 25Hex. Flanged Screw M5 X 25
-
29207662556 Hex. Flange Screw M6 X 25Hex. Flange Screw M6 X 25
-
30207667056 Hex. Flange Screw M6 X 70Hex. Flange Screw M6 X 70
-
31207683044 Hex. Flanged Screw M8 X 30Hex. Flanged Screw M8 X 30
-
32207684044 Hex. Flanged Screw M8 X 40Hex. Flanged Screw M8 X 40
-
33208562531 Phillips Screw M6 X 25. Model-Grand Touring SE with Bottom Pan BlackPhillips Screw M6 X 25. Model-Grand Touring SE with Bottom Pan Black
-
33208562531 Phillips Screw M6 X 25. Model-Grand Touring SE with Bottom Pan Pearl WhitePhillips Screw M6 X 25. Model-Grand Touring SE with Bottom Pan Pearl White
-
35230100054 Hex Screw M10 x 100Hex Screw M10 x 100
-
39232561414 Elastic Stop Nut M6. Model-Grand Touring SE with Bottom Pan BlackElastic Stop Nut M6. Model-Grand Touring SE with Bottom Pan Black
-
39232561414 Elastic Stop Nut M6. Model-Grand Touring SE with Bottom Pan Pearl WhiteElastic Stop Nut M6. Model-Grand Touring SE with Bottom Pan Pearl White
-
40233251414 Hex. Flanged Elastic Nut M5Hex. Flanged Elastic Nut M5
-
41233281466 Elastic Flang Nut M8. Model-Grand TouringElastic Flang Nut M8. Model-Grand Touring
-
42233281466 Elastic Flang Nut M8Elastic Flang Nut M8
-
43233601416 Elastic Locking Nut M10Elastic Locking Nut M10
-
44233601466 Elastic Locking Nut M10Elastic Locking Nut M10
-
46234082410 Flat Washer 8 mmFlat Washer 8 mm
-
47250200141 Conical Spring Washer M10Conical Spring Washer M10
-
48250000592 Hex Cap Screw NylonHex Cap Screw Nylon
-
49250000537 Hex. Cap Screw M12 X 35Hex. Cap Screw M12 X 35
-
50207204056 Cap Screw Hex. M10 X 40Cap Screw Hex. M10 X 40
-
51250200128 Flat Washer 8 mmFlat Washer 8 mm
-
52250200138 WasherWasher
-
53250200140 WasherWasher
-
55293150102 Rivet 3/16. Model-SERivet 3/16. Model-SE
-
56293150013 Pop Rivet 3/16''Pop Rivet 3/16''
-
66293370013 E-CirclipE-Circlip
-
68293370080 Retaining RingRetaining Ring
-
70293650090 Norma Gear Clamp. Model-SENorma Gear Clamp. Model-SE
-
71293650064 Tridon Clamp. Model-SETridon Clamp. Model-SE
-
72414115200 Tie-Rap 180 mm. Model-SETie-Rap 180 mm. Model-SE
-
78390909200 Avex Rivet. Model-SEAvex Rivet. Model-SE
-
86408200700 Grease FittingGrease Fitting
-
89415129780 Retaining RingRetaining Ring
-
93503189117 Cushion. Model-SE 1200Cushion. Model-SE 1200
-
94503189146 Axle SpringAxle Spring
-
95503189156 Pivot Arm AxlePivot Arm Axle
-
97503189271 Cushion. Model-SE 1200Cushion. Model-SE 1200
-
98503189276 WasherWasher
-
99503189282 BushingBushing
-
104503190428 Rear Wheel Spacer. Model-Grand TouringRear Wheel Spacer. Model-Grand Touring
-
105503190429 Rear AxleRear Axle
-
106503190430 Spacer. Model-Grand TouringSpacer. Model-Grand Touring
-
107503190432 Washer. Model-Grand TouringWasher. Model-Grand Touring
-
108503190434 Labyrinth SealLabyrinth Seal
-
110503190576 Rubber StopperRubber Stopper
-
116503190656 WasherWasher
-
117503190682 Labyrinth Seal. Model-Grand TouringLabyrinth Seal. Model-Grand Touring
-
118503190698 AxleAxle
-
120503190754 Retainer CushionRetainer Cushion
-
129503191183 Spring SupportSpring Support
-
130503192531 RockerRocker
-
131503191259 Center BushingCenter Bushing
-
132503191260 Axle StrapAxle Strap
-
134503191273 WasherWasher
-
135503191281 Spring Spacer. Model-SE 1200Spring Spacer. Model-SE 1200
-
136503192823 Pivot Arm Ass'yPivot Arm Ass'y
-
137503191306 Black - Slider Shoe 137''. Model-Grand Touring SE with Bottom Pan BlackBlack - Slider Shoe 137''. Model-Grand Touring SE with Bottom Pan Black
-
137503191306 Black - Slider Shoe 137''. Model-Grand Touring SE with Bottom Pan Pearl WhiteBlack - Slider Shoe 137''. Model-Grand Touring SE with Bottom Pan Pearl White
-
142503193480 Deep Black Spring (51mm Long). Model-SE 1200Deep Black Spring (51mm Long). Model-SE 1200
-
144503193160 Black Spring (189MM Long). Model-SE 1200Black Spring (189MM Long). Model-SE 1200
-
145503192608 Spring Stopper. Model-SE 1200Spring Stopper. Model-SE 1200
-
146503191554 BushingBushing
-
147503191555 Swivel BushingSwivel Bushing
-
151503191565 LH Cam AdjusterLH Cam Adjuster
-
152503191566 RH Cam AdjusterRH Cam Adjuster
-
154415129371 Retaining RingRetaining Ring
-
155503190396 Ball BearingBall Bearing
-
167503191640 CushionCushion
-
168706001349 Compressor. Model-SECompressor. Model-SE
-
174503191820 Wheel Cup M6Wheel Cup M6
-
181503191896 Bolt M10 X 251MMBolt M10 X 251MM
-
183503191910 WasherWasher
-
184503191926 WasherWasher
-
185515175442 Tubing 6 mm. Model-SETubing 6 mm. Model-SE
-
186503191939 Male Pneumatic Connector. Model-SEMale Pneumatic Connector. Model-SE
-
187503191940 Rubber Damper. Model-SERubber Damper. Model-SE
-
188503191966 Lower AxleLower Axle
-
191503191982 Ball BearingBall Bearing
-
194503192652 Air Hose Ass'y. Model-SEAir Hose Ass'y. Model-SE
-
195415129507 Hose. Model-SEHose. Model-SE
-
195415129507 Hose. Model-SEHose. Model-SE
-
196503192440 Bolt M8 X 248mmBolt M8 X 248mm
-
197503192491 WasherWasher
-
198503192494 Washer. Model-Grand TouringWasher. Model-Grand Touring
-
199503192496 WasherWasher
-
200503192530 Slide ProtectorSlide Protector
-
207503193265 Front ArmFront Arm
-
214503192555 Axle BarAxle Bar
-
216503192592 Labyrinth RingLabyrinth Ring
-
218503192606 Rear Shock AxleRear Shock Axle
-
226503192678 SpacerSpacer
-
228503192749 Guide BlockGuide Block
-
230503192750 Rubber StopperRubber Stopper
-
231503192759 Stopper StrapStopper Strap
-
236503191627 Full Moon Wheel Ass'y, 180 mm. Model-Grand Touring SE with Bottom Pan BlackFull Moon Wheel Ass'y, 180 mm. Model-Grand Touring SE with Bottom Pan Black
-
236503192766 Deep Black Wheel Ass'y, 180 mm. Model-Grand Touring SE with Bottom Pan Pearl WhiteDeep Black Wheel Ass'y, 180 mm. Model-Grand Touring SE with Bottom Pan Pearl White
-
238503192767 BushingBushing
-
242503192771 Black Wheel CapBlack Wheel Cap
-
247503192778 Deep Black Wheel Ass'y, 180 mm. Model-Grand TouringDeep Black Wheel Ass'y, 180 mm. Model-Grand Touring
-
259503192808 Black Wheel Ass'y, 155 mmBlack Wheel Ass'y, 155 mm
-
265503192583 TensionerTensioner
-
284503192918 LH Cam BlockLH Cam Block
-
284503192919 RH Cam BlockRH Cam Block
-
285503192921 O-RingO-Ring
-
288503193617 Rear Arm Ass'yRear Arm Ass'y
-
289503192981 Lower ShaftLower Shaft
-
290503193730 Runner Machined 137'',. Model-Grand Touring SE with Bottom Pan BlackRunner Machined 137'',. Model-Grand Touring SE with Bottom Pan Black
-
290503193552 Black Runner 137''. Model-Grand Touring SE with Bottom Pan Pearl WhiteBlack Runner 137''. Model-Grand Touring SE with Bottom Pan Pearl White
-
291503193058 Link Rod. Model-SELink Rod. Model-SE
-
292503193502 Rear Shock Ass'y. Model-SERear Shock Ass'y. Model-SE
-
297503193037 BushingBushing
-
302503193063 Axle Bar. Model-SEAxle Bar. Model-SE
-
303503193064 Spacer. Model-SESpacer. Model-SE
-
304503193082 Casted SupportCasted Support
-
308503193142 Pivot AxlePivot Axle
-
312503192271 Black LH Spring, Square. Model-Grand Touring SEBlack LH Spring, Square. Model-Grand Touring SE
-
312503192270 Black RH Spring, Square. Model-Grand Touring SEBlack RH Spring, Square. Model-Grand Touring SE
-
317503193250 SpacerSpacer
-
318503193264 Front Arm Ass'yFront Arm Ass'y
-
325503193499 Screw M8 X 120, 10.9. Model-SEScrew M8 X 120, 10.9. Model-SE
-
327503191622 Full Moon Wheel Ass'y, 141 mm. Model-Grand Touring SE with Bottom Pan BlackFull Moon Wheel Ass'y, 141 mm. Model-Grand Touring SE with Bottom Pan Black
-
327503191622 Full Moon Wheel Ass'y, 141 mm. Model-Grand Touring SE with Bottom Pan BlackFull Moon Wheel Ass'y, 141 mm. Model-Grand Touring SE with Bottom Pan Black
-
327503191622 Full Moon Wheel Ass'y, 141 mm. Model-Grand Touring SE with Bottom Pan BlackFull Moon Wheel Ass'y, 141 mm. Model-Grand Touring SE with Bottom Pan Black
-
327503193477 Deep Black Wheel Ass'y, 141 mm. Model-Grand Touring SE with Bottom Pan Pearl WhiteDeep Black Wheel Ass'y, 141 mm. Model-Grand Touring SE with Bottom Pan Pearl White
-
327503193477 Deep Black Wheel Ass'y, 141 mm. Model-Grand Touring SE with Bottom Pan Pearl WhiteDeep Black Wheel Ass'y, 141 mm. Model-Grand Touring SE with Bottom Pan Pearl White
-
327503193477 Deep Black Wheel Ass'y, 141 mm. Model-Grand Touring SE with Bottom Pan Pearl WhiteDeep Black Wheel Ass'y, 141 mm. Model-Grand Touring SE with Bottom Pan Pearl White
-
334503193466 Pressure Collector Support. Model-SEPressure Collector Support. Model-SE
-
335503193069 Link Ass'y. Model-Grand TouringLink Ass'y. Model-Grand Touring
-
356503193492 Pressure Collector Ass'y. Model-SEPressure Collector Ass'y. Model-SE
-
369503193101 Rubber StopperRubber Stopper
-
372505070150 Adjustment Cam. Model-SE 1200Adjustment Cam. Model-SE 1200
-
375505072663 Leg CushionLeg Cushion
-
379706000869 Connector. Model-SEConnector. Model-SE
-
384516004755 Runner DecalRunner Decal
-
386516004900 LH Block Sticker DecalLH Block Sticker Decal
-
386516004901 RH Block Sticker DecalRH Block Sticker Decal
-
388503191872 Spring Guide. Model-SE 1200Spring Guide. Model-SE 1200
-
391518328167 Air Suspension Bracket. Model-SEAir Suspension Bracket. Model-SE
-
394570278300 Protection Boot. Model-SEProtection Boot. Model-SE
-
395572084800 Reinforcement StopperReinforcement Stopper
-
402706000869 Connector. Model-SEConnector. Model-SE
-
403706000940 Check Valve. Model-SECheck Valve. Model-SE
-
413503193208 Center Shock Ass'y. Model-SE 1200Center Shock Ass'y. Model-SE 1200
-
379a515175232 Male Terminal. Model-SEMale Terminal. Model-SE
-
379b515175654 Male Terminal Housing, 2 Circuits. Model-SEMale Terminal Housing, 2 Circuits. Model-SE
