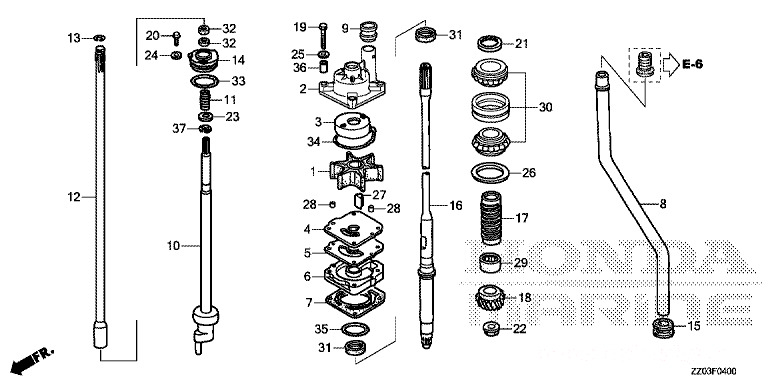

F-04 Водяной насос / Вертикальный вал F-04 Water Pump/Vertical Shaft для Honda BF100A LRTU - [BBMJ-1000001 — BBMJ-9999999] - 100 года выпуска
-
№АртикулНазвание
-
119210-ZY9-H01 Крыльчатка, насос (Impeller, Pump)Крыльчатка, насос (Impeller, Pump)
-
219221-ZY9-H00 Кожух, крыльчатка (Housing, Impeller)Кожух, крыльчатка (Housing, Impeller)
-
219221-ZY9-H01 (последний код) HOUSING, IMPELLER(последний код) HOUSING, IMPELLER
-
319223-ZY9-H00 Прокладка, насос (Liner, Pump)Прокладка, насос (Liner, Pump)
-
419231-ZY9-H00 Крышка крыльчатки (Impeller Cover)Крышка крыльчатки (Impeller Cover)
-
419231-ZY9-H01 (последний код) IMPELLER COVER(последний код) IMPELLER COVER
-
519234-ZW1-B00 Прокладка. b, крыльчатка (Gasket B, Impeller)Прокладка. b, крыльчатка (Gasket B, Impeller)
-
619241-ZZ0-000 Кожух, водяной насос (Housing, Water Pump)Кожух, водяной насос (Housing, Water Pump)
-
719242-ZW1-B00 Прокладка, водяной насос (Gasket, Water Pump)Прокладка, водяной насос (Gasket, Water Pump)
-
819251-ZY9-000 Патрубок, подача воды (l) (Tube, Water (L))Патрубок, подача воды (l) (Tube, Water (L))
-
919253-ZW1-B01 Кольцо, уплотнение водяного патрубка (Ring, Water Tube Seal)Кольцо, уплотнение водяного патрубка (Ring, Water Tube Seal)
-
1024310-ZZ0-000 Стержень в комп., переключение (l) (Rod Comp., Shift (L))Стержень в комп., переключение (l) (Rod Comp., Shift (L))
-
1124318-ZY3-000 Пружина, тяга рычага механизма переключения передач (Spring, Shift Rod)Пружина, тяга рычага механизма переключения передач (Spring, Shift Rod)
-
1224320-ZW1-B00 Стержень a в комп., переключение (l) (Rod A Comp., Shift (L))Стержень a в комп., переключение (l) (Rod A Comp., Shift (L))
-
1324327-ZW1-000 Кольцо, стопор (Ring, Stopper)Кольцо, стопор (Ring, Stopper)
-
1424343-ZY9-H00 Держатель тяги переключения (Holder, Shift Linkage)Держатель тяги переключения (Holder, Shift Linkage)
-
1540204-ZW1-000 Изоляционная втулка, кожух удлинителя (Grommet, Extension Case)Изоляционная втулка, кожух удлинителя (Grommet, Extension Case)
-
1641112-ZW1-B03 Вал, вертикальн. (l) (Shaft, Vertical (L))Вал, вертикальн. (l) (Shaft, Vertical (L))
-
1741116-ZW1-B00 Маслоотражатель, масло (Slinger, Oil)Маслоотражатель, масло (Slinger, Oil)
-
1841131-ZW1-B01 Шестерня, сателлит (12t) (Gear, Pinion (12T))Шестерня, сателлит (12t) (Gear, Pinion (12T))
-
1990010-ZV5-000 Болт, шестигран., 8x55 (Bolt, Hex., 8X55)Болт, шестигран., 8x55 (Bolt, Hex., 8X55)
-
2090102-ZW9-000 Болт, фланец, 6x12 (Bolt, Flange, 6X12)Болт, фланец, 6x12 (Bolt, Flange, 6X12)
-
2190242-ZW1-000 Гайка, фиксатор, 64mm (Nut, Lock, 64Mm)Гайка, фиксатор, 64mm (Nut, Lock, 64Mm)
-
2290303-ZW1-B03 Гайка, шестигр., 16mm (Nut, Hex., 16Mm)Гайка, шестигр., 16mm (Nut, Hex., 16Mm)
-
2390472-723-000 Шайба, плоская, 12mm (Washer, Plain, 12Mm)Шайба, плоская, 12mm (Washer, Plain, 12Mm)
-
2490511-ZV4-000 Шайба, плоская, 6mm (Washer, Plain, 6Mm)Шайба, плоская, 6mm (Washer, Plain, 6Mm)
-
2590514-921-000 Шайба, 8mm (Washer, 8Mm)Шайба, 8mm (Washer, 8Mm)
-
2690518-ZW1-B00 Прокладка a, шестерн. (0.10) (Shim A, Gear (0.10))Прокладка a, шестерн. (0.10) (Shim A, Gear (0.10))
-
2690519-ZW1-B00 Прокладка b, шестерн. (0.15) (Shim B, Gear (0.15))Прокладка b, шестерн. (0.15) (Shim B, Gear (0.15))
-
2690520-ZW1-B00 Прокладка c, шестерн. (0.30) (Shim C, Gear (0.30))Прокладка c, шестерн. (0.30) (Shim C, Gear (0.30))
-
2690521-ZW1-B00 Прокладка d, шестерн. (0.50) (Shim D, Gear (0.50))Прокладка d, шестерн. (0.50) (Shim D, Gear (0.50))
-
2790752-ZW1-B02 Ключ, woodruff (Key, Woodruff)Ключ, woodruff (Key, Woodruff)
-
2890756-ZV5-000 Шпонка, 6x10 (Dowel Pin, 6X10)Шпонка, 6x10 (Dowel Pin, 6X10)
-
2991052-ZW1-B02 Подшипник, игольчатый (1-1/8x1-1/2x1-1/4) (Bearing, Needle (1-1/8X1-)Подшипник, игольчатый (1-1/8x1-1/2x1-1/4) (Bearing, Needle (1-1/8X1-)
-
3091054-ZW1-B31 Подшипник, конический роликовый, 30x62x40 (Bearing, Taper Roller, 30)Подшипник, конический роликовый, 30x62x40 (Bearing, Taper Roller, 30)
-
3191253-ZZ3-003 Уплотнение, вода, 23x36x6 (Seal, Water, 23X36X6)Уплотнение, вода, 23x36x6 (Seal, Water, 23X36X6)
-
3291254-ZY3-003 Уплотнение, вода, 12x21x6 (Seal, Water, 12X21X6)Уплотнение, вода, 12x21x6 (Seal, Water, 12X21X6)
-
3391308-MJ0-003 Кольцо уплотнительное (O-Ring)Кольцо уплотнительное (O-Ring)
-
3491356-ZW1-B00 Уплотнительное кольцо, водяной насос (O-Ring, Water Pump)Уплотнительное кольцо, водяной насос (O-Ring, Water Pump)
-
3591359-MB0-000 Уплотнительное кольцо, 58.5x3.5 (O-Ring, 58.5X3.5)Уплотнительное кольцо, 58.5x3.5 (O-Ring, 58.5X3.5)
-
3691552-ZY6-000 Воротниковая втулка, зазор (Collar, Distance)Воротниковая втулка, зазор (Collar, Distance)
-
3794540-10019 E-кольцо, 10mm (E-Ring, 10Mm)E-кольцо, 10mm (E-Ring, 10Mm)
-
119210-ZY9-H01 Крыльчатка, насос (Impeller, Pump)Крыльчатка, насос (Impeller, Pump)
-
219221-ZY9-H00 Кожух, крыльчатка (Housing, Impeller)Кожух, крыльчатка (Housing, Impeller)
-
219221-ZY9-H01 (последний код) HOUSING, IMPELLER(последний код) HOUSING, IMPELLER
-
319223-ZY9-H00 Прокладка, насос (Liner, Pump)Прокладка, насос (Liner, Pump)
-
419231-ZY9-H00 Крышка крыльчатки (Impeller Cover)Крышка крыльчатки (Impeller Cover)
-
419231-ZY9-H01 (последний код) IMPELLER COVER(последний код) IMPELLER COVER
-
519234-ZW1-B00 Прокладка. b, крыльчатка (Gasket B, Impeller)Прокладка. b, крыльчатка (Gasket B, Impeller)
-
619241-ZZ0-000 Кожух, водяной насос (Housing, Water Pump)Кожух, водяной насос (Housing, Water Pump)
-
719242-ZW1-B00 Прокладка, водяной насос (Gasket, Water Pump)Прокладка, водяной насос (Gasket, Water Pump)
-
819251-ZY9-000 Патрубок, подача воды (l) (Tube, Water (L))Патрубок, подача воды (l) (Tube, Water (L))
-
919253-ZW1-B01 Кольцо, уплотнение водяного патрубка (Ring, Water Tube Seal)Кольцо, уплотнение водяного патрубка (Ring, Water Tube Seal)
-
1024310-ZZ0-000 Стержень в комп., переключение (l) (Rod Comp., Shift (L))Стержень в комп., переключение (l) (Rod Comp., Shift (L))
-
1124318-ZY3-000 Пружина, тяга рычага механизма переключения передач (Spring, Shift Rod)Пружина, тяга рычага механизма переключения передач (Spring, Shift Rod)
-
1224320-ZW1-B00 Стержень a в комп., переключение (l) (Rod A Comp., Shift (L))Стержень a в комп., переключение (l) (Rod A Comp., Shift (L))
-
1324327-ZW1-000 Кольцо, стопор (Ring, Stopper)Кольцо, стопор (Ring, Stopper)
-
1424343-ZY9-H00 Держатель тяги переключения (Holder, Shift Linkage)Держатель тяги переключения (Holder, Shift Linkage)
-
1540204-ZW1-000 Изоляционная втулка, кожух удлинителя (Grommet, Extension Case)Изоляционная втулка, кожух удлинителя (Grommet, Extension Case)
-
1641112-ZW1-B03 Вал, вертикальн. (l) (Shaft, Vertical (L))Вал, вертикальн. (l) (Shaft, Vertical (L))
-
1741116-ZW1-B00 Маслоотражатель, масло (Slinger, Oil)Маслоотражатель, масло (Slinger, Oil)
-
1841131-ZW1-B01 Шестерня, сателлит (12t) (Gear, Pinion (12T))Шестерня, сателлит (12t) (Gear, Pinion (12T))
-
1990010-ZV5-000 Болт, шестигран., 8x55 (Bolt, Hex., 8X55)Болт, шестигран., 8x55 (Bolt, Hex., 8X55)
-
2090102-ZW9-000 Болт, фланец, 6x12 (Bolt, Flange, 6X12)Болт, фланец, 6x12 (Bolt, Flange, 6X12)
-
2190242-ZW1-000 Гайка, фиксатор, 64mm (Nut, Lock, 64Mm)Гайка, фиксатор, 64mm (Nut, Lock, 64Mm)
-
2290303-ZW1-B03 Гайка, шестигр., 16mm (Nut, Hex., 16Mm)Гайка, шестигр., 16mm (Nut, Hex., 16Mm)
-
2390472-723-000 Шайба, плоская, 12mm (Washer, Plain, 12Mm)Шайба, плоская, 12mm (Washer, Plain, 12Mm)
-
2490511-ZV4-000 Шайба, плоская, 6mm (Washer, Plain, 6Mm)Шайба, плоская, 6mm (Washer, Plain, 6Mm)
-
2590514-921-000 Шайба, 8mm (Washer, 8Mm)Шайба, 8mm (Washer, 8Mm)
-
2690518-ZW1-B00 Прокладка a, шестерн. (0.10) (Shim A, Gear (0.10))Прокладка a, шестерн. (0.10) (Shim A, Gear (0.10))
-
2690519-ZW1-B00 Прокладка b, шестерн. (0.15) (Shim B, Gear (0.15))Прокладка b, шестерн. (0.15) (Shim B, Gear (0.15))
-
2690520-ZW1-B00 Прокладка c, шестерн. (0.30) (Shim C, Gear (0.30))Прокладка c, шестерн. (0.30) (Shim C, Gear (0.30))
-
2690521-ZW1-B00 Прокладка d, шестерн. (0.50) (Shim D, Gear (0.50))Прокладка d, шестерн. (0.50) (Shim D, Gear (0.50))
-
2790752-ZW1-B02 Ключ, woodruff (Key, Woodruff)Ключ, woodruff (Key, Woodruff)
-
2890756-ZV5-000 Шпонка, 6x10 (Dowel Pin, 6X10)Шпонка, 6x10 (Dowel Pin, 6X10)
-
2991052-ZW1-B02 Подшипник, игольчатый (1-1/8x1-1/2x1-1/4) (Bearing, Needle (1-1/8X1-)Подшипник, игольчатый (1-1/8x1-1/2x1-1/4) (Bearing, Needle (1-1/8X1-)
-
3091054-ZW1-B31 Подшипник, конический роликовый, 30x62x40 (Bearing, Taper Roller, 30)Подшипник, конический роликовый, 30x62x40 (Bearing, Taper Roller, 30)
-
3191253-ZZ3-003 Уплотнение, вода, 23x36x6 (Seal, Water, 23X36X6)Уплотнение, вода, 23x36x6 (Seal, Water, 23X36X6)
-
3291254-ZY3-003 Уплотнение, вода, 12x21x6 (Seal, Water, 12X21X6)Уплотнение, вода, 12x21x6 (Seal, Water, 12X21X6)
-
3391308-MJ0-003 Кольцо уплотнительное (O-Ring)Кольцо уплотнительное (O-Ring)
-
3491356-ZW1-B00 Уплотнительное кольцо, водяной насос (O-Ring, Water Pump)Уплотнительное кольцо, водяной насос (O-Ring, Water Pump)
-
3591359-MB0-000 Уплотнительное кольцо, 58.5x3.5 (O-Ring, 58.5X3.5)Уплотнительное кольцо, 58.5x3.5 (O-Ring, 58.5X3.5)
-
3691552-ZY6-000 Воротниковая втулка, зазор (Collar, Distance)Воротниковая втулка, зазор (Collar, Distance)
-
3794540-10019 E-кольцо, 10mm (E-Ring, 10Mm)E-кольцо, 10mm (E-Ring, 10Mm)
