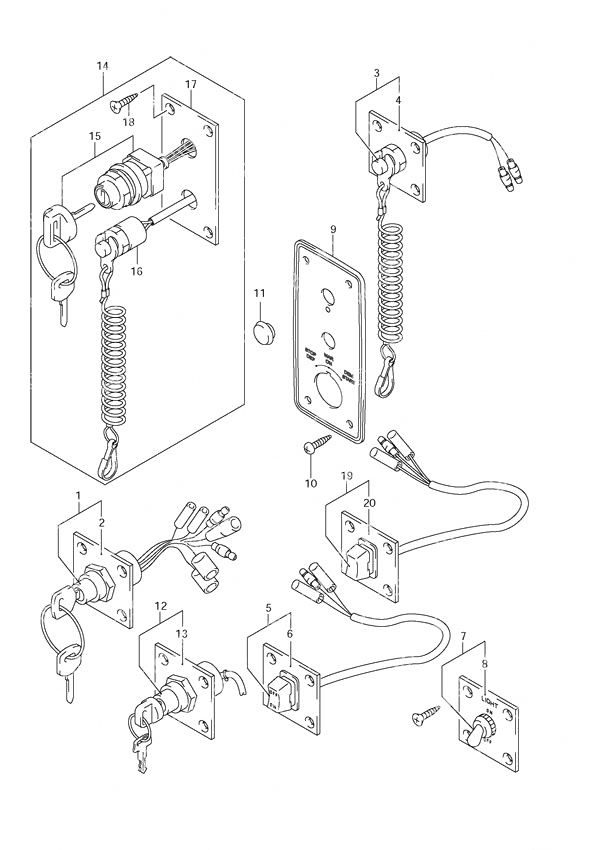

Fig. 65 - Opt: Switch для Suzuki DF 60 - 2000 года выпуска

-
№АртикулНазвание
-
137100-92E00-000 Ignition Switch Panel Assembly (NLA)Ignition Switch Panel Assembly (NLA)
-
237139-92E01-000 • Single Ingition Switch Panel• Single Ingition Switch Panel
-
337803-92E00-000 Emergency Stop Switch Assembly (NLA)Emergency Stop Switch Assembly (NLA)
-
437825-92E00-000 • Emergency Switch Panel• Emergency Switch Panel
-
537805-92E00-000 PTT Switch Set (NLA)PTT Switch Set (NLA)
-
637855-92E00-000 • PTT Switch Panel (NLA)• PTT Switch Panel (NLA)
-
737210-92E00-000 Lighting Switch Set (NLA)Lighting Switch Set (NLA)
-
837212-92E00-000 • Lighting Switch Panel (NLA)• Lighting Switch Panel (NLA)
-
1003111-0512A-000 ScrewScrew
-
937852-94600-000 Switch Plate (NLA)Switch Plate (NLA)
-
1109250-12006-000 CapCap
-
1237100-92E01-000 Ignition Switch Panel Assembly (NLA)Ignition Switch Panel Assembly (NLA)
-
1337139-92E01-000 • Single Ingition Switch Panel• Single Ingition Switch Panel
