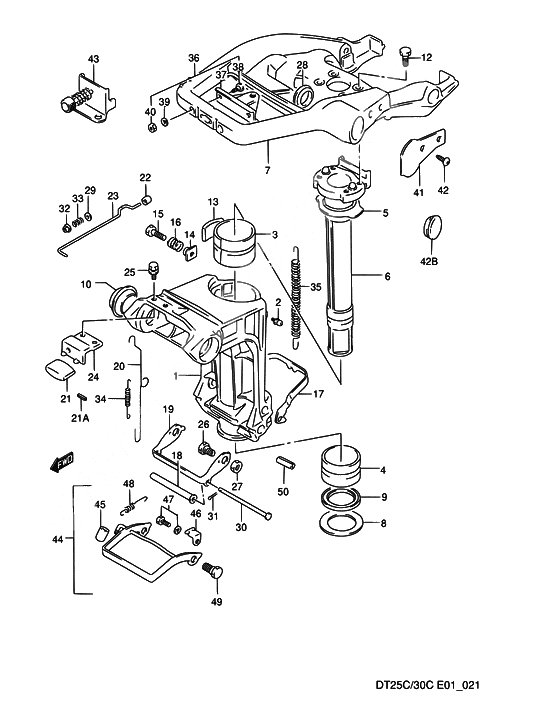

Swivel bracket для Suzuki DT30C Y - 2000 года выпуска
-
№АртикулНазвание
-
143111-96334-0ED Кронштейн шарнирный
->3111-96351-0ED USED WITH 09284-40001, 43712-96310,41130-96350, 41310-96310,09100-08295, 45420-95D03Кронштейн шарнирный
->3111-96351-0ED USED WITH 09284-40001, 43712-96310,41130-96350, 41310-96310,09100-08295, 45420-95D03 -
141130-91L00-000 Кронштейн шарнирныйКронштейн шарнирный
-
145420-95D04-000 Кронштейн шарнирныйКронштейн шарнирный
-
141310-96310-000 Кронштейн шарнирныйКронштейн шарнирный
-
109100-08313-000 Кронштейн шарнирныйКронштейн шарнирный
-
143111-96352-0ED Кронштейн шарнирныйКронштейн шарнирный
-
109284-40001-000 Кронштейн шарнирныйКронштейн шарнирный
-
143111-96350-0ED Кронштейн шарнирный
DT30C:132493~ DT25C:131968~ DT25ARC:131666~ ->3111-96351-0ED USED WITH 41130-96350 41310-96310,45420-95D03 09100-08295Кронштейн шарнирный
DT30C:132493~ DT25C:131968~ DT25ARC:131666~ ->3111-96351-0ED USED WITH 41130-96350 41310-96310,45420-95D03 09100-08295 -
141130-91L00-000 Кронштейн шарнирныйКронштейн шарнирный
-
145420-95D04-000 Кронштейн шарнирныйКронштейн шарнирный
-
141310-96310-000 Кронштейн шарнирныйКронштейн шарнирный
-
109100-08313-000 Кронштейн шарнирныйКронштейн шарнирный
-
143111-96352-0ED Кронштейн шарнирныйКронштейн шарнирный
-
143111-96351-0ED Кронштейн шарнирный
Bracket, swivel (gray)MODEL 95~00Кронштейн шарнирный
Bracket, swivel (gray)MODEL 95~00 -
143111-96352-0ED Кронштейн шарнирныйКронштейн шарнирный
-
222511-99010-000 НиппельНиппель
-
222511-99011-000 НиппельНиппель
-
343711-96301-000 Втулка управления
Bush, steering upperВтулка управления
Bush, steering upper -
343710-91L00-000 Втулка управленияВтулка управления
-
443712-96310-000 Втулка верхняя
Bush, steering underВтулка верхняя
Bush, steering under -
543721-96302-000 ПлатаПлата
-
643741-96302-02M Вал (серебристый)
MODEL:88 ->3741-96304-0ED USED WITH 43712-96310, 09284-40001Вал (серебристый)
MODEL:88 ->3741-96304-0ED USED WITH 43712-96310, 09284-40001 -
609284-40001-000 Вал (серебристый)Вал (серебристый)
-
643741-96304-0ED Вал (серебристый)Вал (серебристый)
-
643741-96302-0ED Вал
->3741-96304-0ED USED WITH 43712-96310, 09284-40001 DT30C:~132492 DT25C:~131967 DT25ARC:~131665Вал
->3741-96304-0ED USED WITH 43712-96310, 09284-40001 DT30C:~132492 DT25C:~131967 DT25ARC:~131665 -
609284-40001-000 ВалВал
-
643741-96304-0ED ВалВал
-
743751-95D23-02M Кронштейн управления
Bracket, steering->3751-95D50-0ED USED WITH 63116-96301Кронштейн управления
Bracket, steering->3751-95D50-0ED USED WITH 63116-96301 -
763116-96301-000 Кронштейн управленияКронштейн управления
-
743751-95D50-0ED Кронштейн управленияКронштейн управления
-
743751-95D23-0ED Кронштейн управления
->3751-95D50-0ED USED WITH 63116-96301Кронштейн управления
->3751-95D50-0ED USED WITH 63116-96301 -
763116-96301-000 Кронштейн управленияКронштейн управления
-
743751-95D50-0ED Кронштейн управленияКронштейн управления
-
743751-95D60-0ED Кронштейн управления
Bracket, steeringMODEL:95~00Кронштейн управления
Bracket, steeringMODEL:95~00 -
809160-40005-000 Шайба
Washer (40x58x2)Шайба
Washer (40x58x2) -
1009306-22004-000 Втулка шарнирного соединения
Bush (od:40)Втулка шарнирного соединения
Bush (od:40) -
1209117-08074-000 Болт 8X22Болт 8X22
-
1343411-96300-000 Регулятор управления
Adjuster, steeringРегулятор управления
Adjuster, steering -
1443421-96302-000 Втулка регулятораВтулка регулятора
-
1509119-08044-000 Bolt
Bolt (8x23)Bolt
Bolt (8x23) -
1609440-12036-000 Пружина
MODEL:91~00Пружина
MODEL:91~00 -
1609440-13045-000 Пружина
MODEL:88~90Пружина
MODEL:88~90 -
1745231-96302-000 Рычаг блокировки заднего хода
Arm, reverse lockРычаг блокировки заднего хода
Arm, reverse lock -
1845246-96302-000 Кольцо/шайба
SpacerКольцо/шайба
Spacer -
1945241-96303-000 Тяга блокирующая
Link, reverse lock armТяга блокирующая
Link, reverse lock arm -
2045252-96303-000 Сустав отключения
Link, release leverСустав отключения
Link, release lever -
2145255-96302-000 Рукоятка
Knob, release leverРукоятка
Knob, release lever -
21A09205-02006-000 Pin
Pin, springPin
Pin, spring -
2245257-96300-000 Втулка выключателя
Bush, release leverВтулка выключателя
Bush, release lever -
2345260-96300-000 Рукоятка заднего ходаРукоятка заднего хода
-
2445311-96302-0ED Кронштейн ручки отключения (серый)
Bracket, release lever (gray)Кронштейн ручки отключения (серый)
Bracket, release lever (gray) -
2445311-91L00-0ED Кронштейн ручки отключения (серый)Кронштейн ручки отключения (серый)
-
2509116-05010-000 Bolt
Bolt, trim sender cam (5x12)Bolt
Bolt, trim sender cam (5x12) -
2609111-10034-000 Bolt
Bolt (10x16.5)Bolt
Bolt (10x16.5) -
2609111-10066-000 BoltBolt
-
2709140-10032-000 ГайкаГайка
-
2843753-94400-000 Втулка кронштейна
Grommet, steering bracketВтулка кронштейна
Grommet, steering bracket -
2909160-04012-000 Шайба
Washer (4.2x10x1)Шайба
Washer (4.2x10x1) -
3009200-05011-000 PinPin
-
3109204-01002-000 Стопор
Cotter pinСтопор
Cotter pin -
3209319-04001-000 Втулка выключателяВтулка выключателя
-
3309440-04021-000 ПружинаПружина
-
3409443-05013-000 Пружина ручкиПружина ручки
-
3509443-09036-000 ПружинаПружина
-
3667100-96300-000 Управление фиксацией
Attachment setOPTУправление фиксацией
Attachment setOPT -
3743755-96310-000 Кронштейн фиксации
Attachment, steering brktOPT,Кронштейн фиксации
Attachment, steering brktOPT, -
3743755-96320-000 Кронштейн фиксацииКронштейн фиксации
-
3809100-08224-000 Bolt
Bolt (8x35)OPTBolt
Bolt (8x35)OPT -
3809100-08224-XC0 BoltBolt
-
3909162-08007-000 Washer lock
Lock washerOPTWasher lock
Lock washerOPT -
4009140-08016-000 Гайка
OPTГайка
OPT -
4009140-08023-XC0 ГайкаГайка
-
4143754-94301-0ED Крышка стартера
Cover steering, brktDT30RC,25RC,25ARC(E34)Крышка стартера
Cover steering, brktDT30RC,25RC,25ARC(E34) -
4203142-05103-000 Болт
DT30RC,25RC,25ARC(E34)Болт
DT30RC,25RC,25ARC(E34) -
4203142-0510B-000 БолтБолт
-
42B09250-33001-000 Крышка переключателя
DT30RC,25RC MODEL:95~00Крышка переключателя
DT30RC,25RC MODEL:95~00 -
4367100-99700-000 Фиксатор дистанционного управления
Attachment, remote controlOPTФиксатор дистанционного управления
Attachment, remote controlOPT -
4367110-99710-000 Фиксатор дистанционного управленияФиксатор дистанционного управления
-
4445700-96313-000 Вал
Shallow drive assyВал
Shallow drive assy -
4545255-95500-000 Рукоятка
Knob, release leverРукоятка
Knob, release lever -
4645731-96310-000 ПлатаПлата
-
4645731-96312-000 ПлатаПлата
-
4709117-06038-000 Bolt (6x16)
Bolt (6x16)Bolt (6x16)
Bolt (6x16) -
4709117-06030-000 Bolt (6x16)Bolt (6x16)
-
4809443-08031-000 ПружинаПружина
-
4909111-10045-000 Болт L:20.8(SUS)Болт L:20.8(SUS)
-
5009205-06013-000 PinPin
