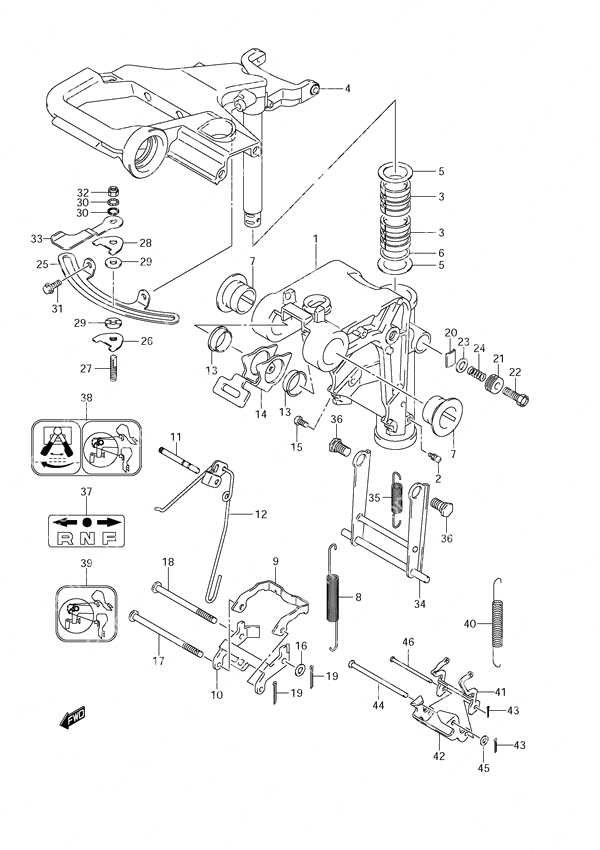

Fig. 40 - Swivel Bracket для Suzuki DF 9.9 - 2008 года выпуска
-
№АртикулНазвание
-
143111-94J31-0EP Swivel BracketSwivel Bracket
-
222511-99011-000 Grease NippleGrease Nipple
-
343711-99J00-000 Steering BushingSteering Bushing
-
443750-94J20-0EP Steering BracketSteering Bracket
-
509160-27013-000 WasherWasher
-
609280-27004-000 O-RingO-Ring
-
743211-87JL0-000 Swivel Bracket BushingSwivel Bracket Bushing
-
845212-94J01-000 Reverse Lock SpringReverse Lock Spring
-
945231-94J00-000 Reverse Lock ArmReverse Lock Arm
-
1045241-94J00-000 Reverse Lock Arm LinkReverse Lock Arm Link
-
1141225-94502-000 Release Arm PinRelease Arm Pin
-
1245250-94J00-000 Release LinkRelease Link
-
1309306-22006-000 BushingBushing
-
1445261-94J00-000 Release LeverRelease Lever
-
1509125-05050-000 Screw (5x8)Screw (5x8)
-
1609160-06082-000 Washer (6.5x13x1.0)Washer (6.5x13x1.0)
-
1709200-05014-000 PinPin
-
1809200-06061-000 PinPin
-
1909204-01002-000 Cotter PinCotter Pin
-
2043411-939L0-000 Steering Adjuster PlateSteering Adjuster Plate
-
2143412-93900-000 Steering Adjuster CoverSteering Adjuster Cover
-
2209100-08232-000 Bolt (8x30)Bolt (8x30)
-
2309160-08082-000 Washer (8.5x16x1.2)Washer (8.5x16x1.2)
-
2429440-93J00-000 Steering Adjuster SpringSteering Adjuster Spring
-
2543415-94J00-000 Steering Adjuster Plate
Non-Remote ControlSteering Adjuster Plate
Non-Remote Control -
2643420-94J10-000 Steering Adjuster Nut
Non-Remote ControlSteering Adjuster Nut
Non-Remote Control -
2743512-94JL0-000 Steering Adjuster Shaft
Non-Remote ControlSteering Adjuster Shaft
Non-Remote Control -
2843514-94J00-000 Steering Adjuster Plate
Non-Remote ControlSteering Adjuster Plate
Non-Remote Control -
2943514-95J00-000 Steering Adjuster Washer
Non-Remote ControlSteering Adjuster Washer
Non-Remote Control -
3043516-89J00-000 Steering Adjuster Washer
Non-Remote ControlSteering Adjuster Washer
Non-Remote Control -
3129116-93J00-000 Bolt (6x20)
Non-Remote ControlBolt (6x20)
Non-Remote Control -
3209159-08059-000 Nut
Non-Remote ControlNut
Non-Remote Control -
3343411-94J00-000 Steering Adjuster
Non-Remote ControlSteering Adjuster
Non-Remote Control -
3445710-99JL1-000 Shallow Water Drive Assembly
Non-Remote ControlShallow Water Drive Assembly
Non-Remote Control -
3545722-94J11-000 Shallow Water Drive Spring
Non-Remote ControlShallow Water Drive Spring
Non-Remote Control -
3609111-10067-000 Bolt (10x20.4)Bolt (10x20.4)
-
3721131-94J00-000 Clutch Shift Mark
Non-Remote ControlClutch Shift Mark
Non-Remote Control -
3845269-94J00-000 Reverse Lock Mark
Non-Remote ControlReverse Lock Mark
Non-Remote Control -
3945269-94J20-000 Reverse Lock Mark
w/Remote ControlReverse Lock Mark
w/Remote Control
