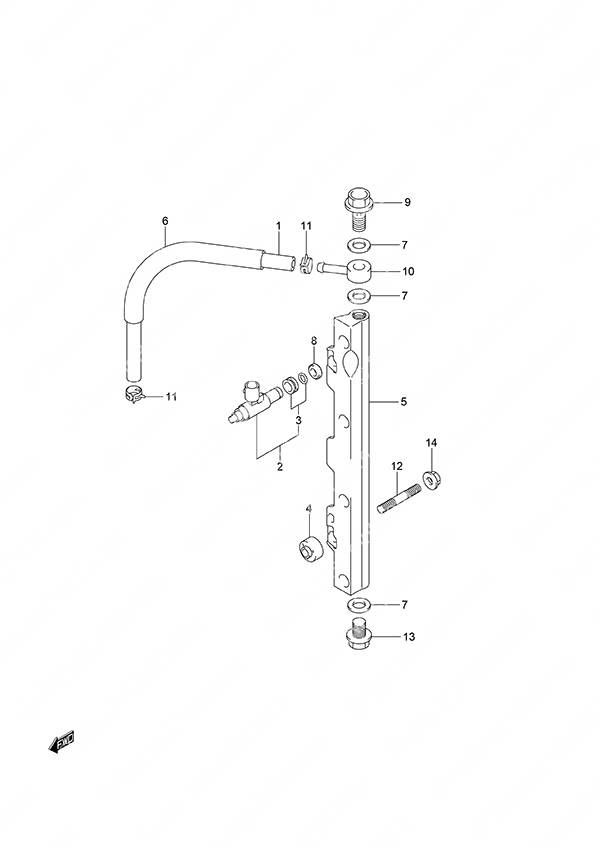

Fig. 14 - Fuel Injector для Suzuki DF 115A - 2014 года выпуска

-
№АртикулНазвание
-
115681-92J00-000 Fuel Hose
Separator to Delivery PipeFuel Hose
Separator to Delivery Pipe -
215710-82K50-000 Fuel Injector AssemblyFuel Injector Assembly
-
315716-65DT0-000 • Grommet Set• Grommet Set
-
415735-58B00-000 Delivery Pipe InsulatorDelivery Pipe Insulator
-
515751-92J00-000 Delivery PipeDelivery Pipe
-
618498-99E21-000 Hose Protector (L:450)
L:450->190Hose Protector (L:450)
L:450->190 -
709168-12013-000 GasketGasket
-
809320-08062-000 CushionCushion
-
909360-12008-000 Union BoltUnion Bolt
-
1009363-08004-000 UnionUnion
-
1109401-11425-000 ClipClip
-
1201421-08407-000 Stud BoltStud Bolt
-
1301550-12167-000 BoltBolt
-
1408316-10087-000 NutNut
