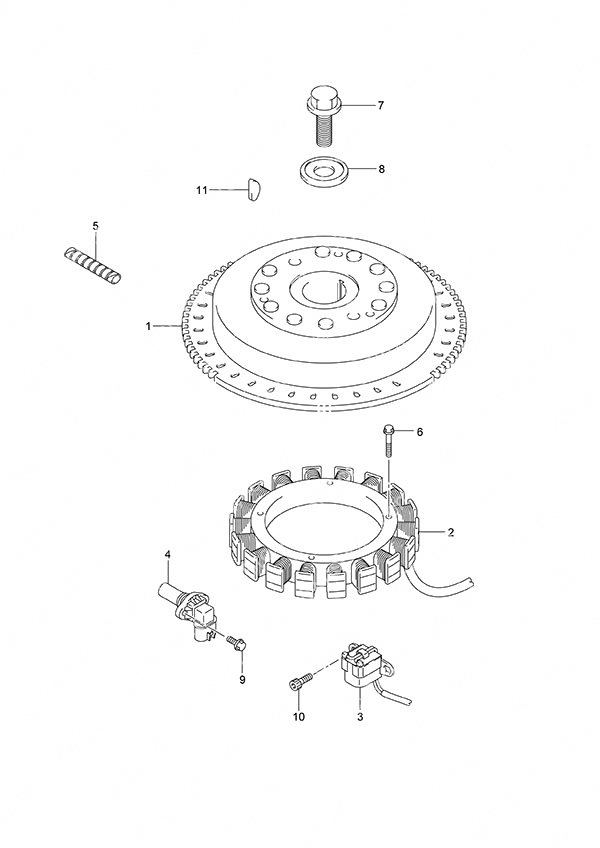

Fig. 33 - Magneto для Suzuki DF 140A - 2014 года выпуска

-
№АртикулНазвание
-
132102-92J20-000 FlywheelFlywheel
-
232120-92J00-000 Battery Charging CoilBattery Charging Coil
-
332160-92J00-000 CKP/Ignition Timing CoilCKP/Ignition Timing Coil
-
433220-50M10-000 Cam Position SensorCam Position Sensor
-
533833-91J00-000 Tube (6x8x250)
L:250->100Tube (6x8x250)
L:250->100 -
609103-06231-000 Bolt (6x35)Bolt (6x35)
-
709103-16004-000 Bolt (16x50)Bolt (16x50)
-
809160-16048-000 Washer (16.5x60x7.0)Washer (16.5x60x7.0)
-
901547-06167-000 Bolt (6x16)Bolt (6x16)
-
1009106-05030-000 Bolt (5x10)Bolt (5x10)
-
1108341-31059-000 Woodruff Key 5mmWoodruff Key 5mm
