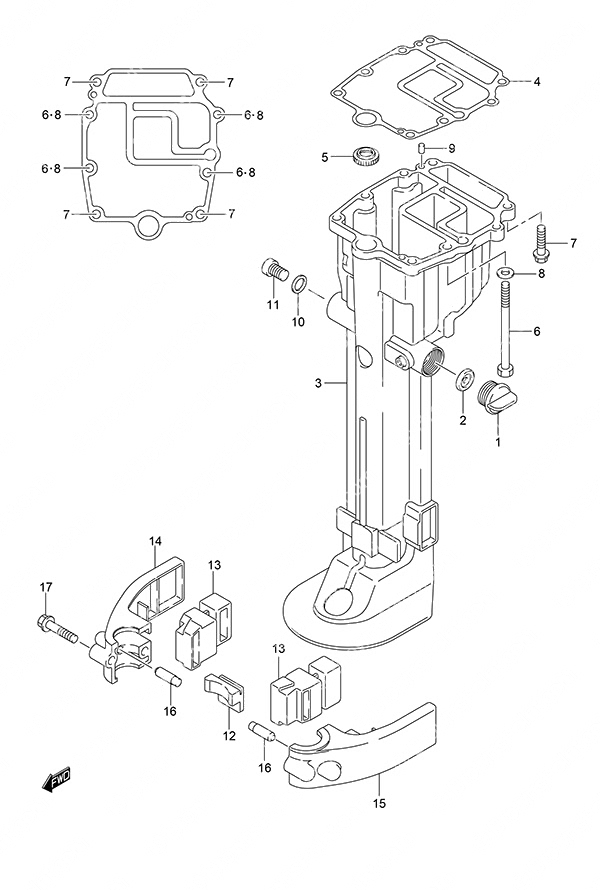

Fig. 58 - Drive Shaft Housing для Suzuki DF 9.9A - 2014 года выпуска
-
№АртикулНазвание
-
117913-93J00-000 Water Flush PlugWater Flush Plug
-
217914-93J01-000 Water Flush Plug GasketWater Flush Plug Gasket
-
3-152110-99J00-0EP Drive Shaft Housing (S)
w/Transom (S)Drive Shaft Housing (S)
w/Transom (S) -
3-252110-99J10-0EP Drive Shaft Housing (L)
Type: LDrive Shaft Housing (L)
Type: L -
452113-99J00-000 Drive Shaft Housing GasketDrive Shaft Housing Gasket
-
557135-99J00-000 Drive Shaft GuideDrive Shaft Guide
-
609100-08228-000 Bolt (8x105)Bolt (8x105)
-
709116-08151-000 Bolt (8x30)Bolt (8x30)
-
809160-08082-000 Washer (8.5x16x1.2)Washer (8.5x16x1.2)
-
909202-06023-000 Knock Pin (6x10)Knock Pin (6x10)
-
1009168-12017-000 Gasket (12x17x1)Gasket (12x17x1)
-
1109248-12009-000 Oil Drain PlugOil Drain Plug
-
1254151-99J00-000 Lower Thrust MountLower Thrust Mount
-
1354167-99J01-000 Lower Side MountLower Side Mount
-
1454211-99J01-0EP Lower Mount Starboard CoverLower Mount Starboard Cover
-
1554221-99J01-0EP Lower Mount Port CoverLower Mount Port Cover
-
1654213-93901-000 Knock PinKnock Pin
-
1709116-08154-000 Bolt (8x40)Bolt (8x40)
