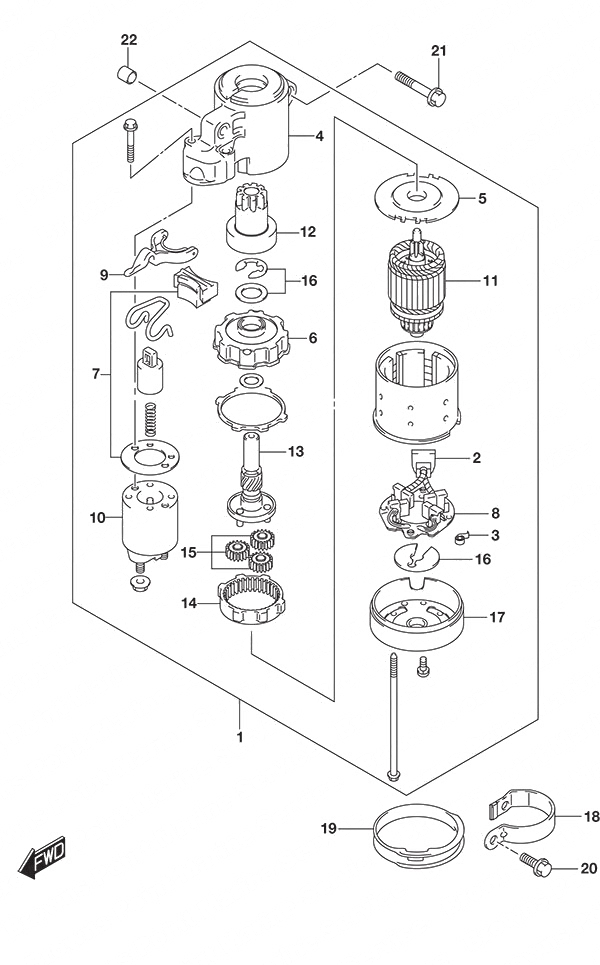

Fig. 301 - Starting Motor для Suzuki DF 115A - 2015 года выпуска
-
№АртикулНазвание
-
131100-90J01-000 Starter Motor AssemblyStarter Motor Assembly
-
231131-90J01-000 • Brush Set (+)• Brush Set (+)
-
331135-90J00-000 • Spring• Spring
-
431151-90J00-000 • Gear Case• Gear Case
-
531152-90J00-000 • Center Plate (NLA)• Center Plate (NLA)
-
631153-90J00-000 • Planet Gear Bracket (NLA)• Planet Gear Bracket (NLA)
-
731171-90J00-000 • Dust Cover Kit• Dust Cover Kit
-
831173-90J10-000 • Brush Holder• Brush Holder
-
931191-90J00-000 • Shift Lever (NLA)• Shift Lever (NLA)
-
1031220-90J00-000 • Magnet Switch• Magnet Switch
-
1131310-90J00-000 • Armature• Armature
-
1231320-90J00-000 • Pinion Assembly (NLA)• Pinion Assembly (NLA)
-
1331341-90J00-000 • Pinion Shaft (NLA)• Pinion Shaft (NLA)
-
1431343-90J00-000 • Internal Gear (NLA)• Internal Gear (NLA)
-
1531344-90J00-000 • Planetary Gear (NLA)• Planetary Gear (NLA)
-
1631360-90J00-000 • Washer Set (NLA)• Washer Set (NLA)
-
1731170-90J00-000 • Rear Cover Assembly• Rear Cover Assembly
-
1831912-90J00-000 Starting Motor BandStarting Motor Band
-
1931918-90J10-000 Lower DamperLower Damper
-
2001550-08207-000 Bolt (8x20)Bolt (8x20)
-
2101550-10507-000 BoltBolt
-
2204211-13149-000 PinPin
