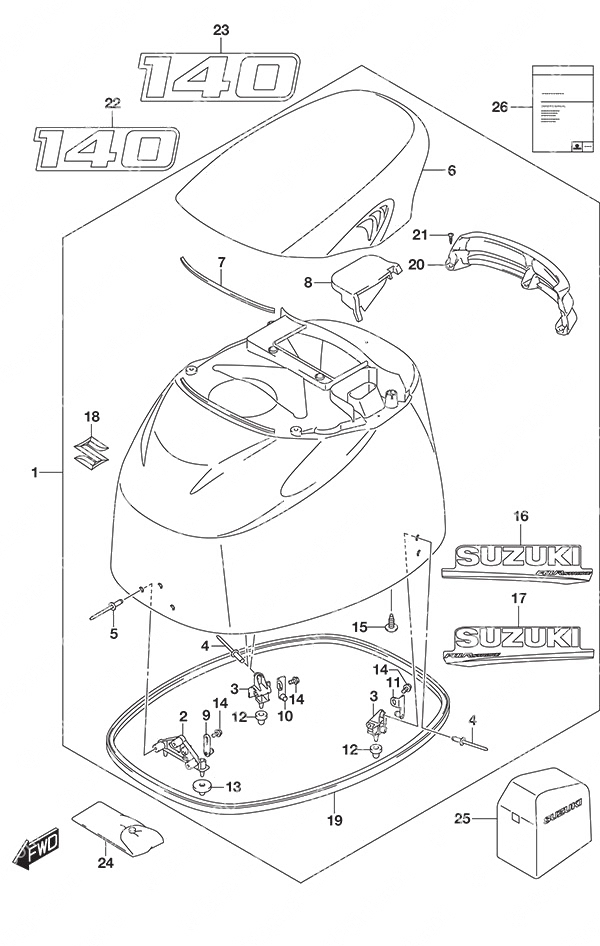

Fig. 420 - Engine Cover для Suzuki DF 140A - 2017 года выпуска
-
№АртикулНазвание
-
1-161400-90881-YAY Engine Cover Set
BlackEngine Cover Set
Black -
1-261400-90890-Y5S Engine Cover Set
WhiteEngine Cover Set
White -
261621-87D20-000 • Front Fastener Bracket• Front Fastener Bracket
-
361644-90J20-000 • Rear Fastener Bracket• Rear Fastener Bracket
-
409229-04025-000 • Rivet• Rivet
-
509229-04025-000 • Rivet• Rivet
-
6-161430-92800-YAY • Tilt Up Handle
Black• Tilt Up Handle
Black -
6-261430-92800-Y5S • Tilt Up Handle
White• Tilt Up Handle
White -
761438-92J11-000 • Tilt Up Handle Seal• Tilt Up Handle Seal
-
861439-92J10-000 • Tilt Up Handle Seal• Tilt Up Handle Seal
-
961610-93J00-000 • Fastener• Fastener
-
1061680-90J01-000 • Starboard Rear Fastener• Starboard Rear Fastener
-
1161690-90J01-000 • Port Rear Fastener• Port Rear Fastener
-
1209329-10024-000 • Cushion• Cushion
-
1309329-10025-000 • Cushion• Cushion
-
1401550-06127-000 • Bolt (6x12)• Bolt (6x12)
-
1503542-06169-000 • Screw• Screw
-
16-161443-88L20-000 • Stbd Engine Cover Stripe
For Black• Stbd Engine Cover Stripe
For Black -
16-261443-88L30-000 • Stbd Engine Cover Stripe
For White• Stbd Engine Cover Stripe
For White -
17-161453-88L20-000 • Port Engine Cover Stripe
For Black• Port Engine Cover Stripe
For Black -
17-261453-88L30-000 • Port Engine Cover Stripe
For White• Port Engine Cover Stripe
For White -
1877811-63J00-0PG • Chrome S Emblem• Chrome S Emblem
-
1961112-92J10-000 • Side Cover Rubber• Side Cover Rubber
-
2061432-92J10-000 • Tilt Up Louver• Tilt Up Louver
-
2103542-06169-000 • Screw• Screw
-
22-161422-92J20-000 Front Emblem Mark (140)
For BlackFront Emblem Mark (140)
For Black -
22-261422-92J30-000 Front Emblem Mark (140)
For WhiteFront Emblem Mark (140)
For White -
23-161435-92J60-000 Rear Emblem Mark (140)
For BlackRear Emblem Mark (140)
For Black -
23-261435-92J70-000 Rear Emblem Mark (140)
For WhiteRear Emblem Mark (140)
For White -
2409800-81841-000 Tool SetTool Set
-
2568110-87L00-000 Weather Cover (NLA)
OptionalWeather Cover (NLA)
Optional -
2699011-90J70-03B Owners Manual DF100A/115A/140A - 2017Owners Manual DF100A/115A/140A - 2017
