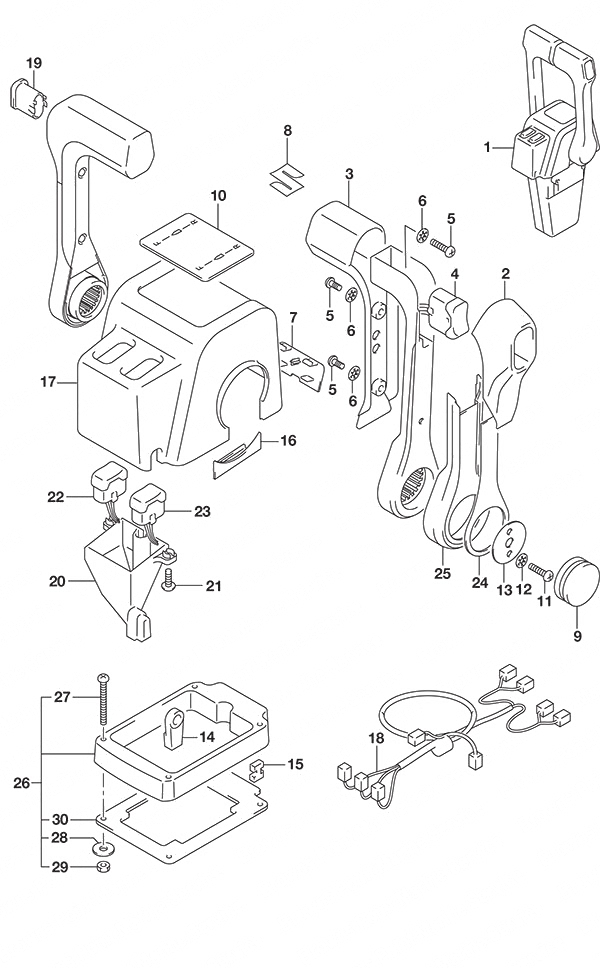

Fig. 541 - Opt: Top Mount Dual (1) для Suzuki DF 250 - 2018 года выпуска
-
№АртикулНазвание
-
167200-88L11-000 Dual Binnacle Control BoxDual Binnacle Control Box
-
267261-88L10-000 • Grip No. 2• Grip No. 2
-
367261-88L00-000 • Grip No. 1• Grip No. 1
-
437850-88L10-000 • PTT Switch Assembly• PTT Switch Assembly
-
567296-88L00-000 • Screw• Screw
-
667288-92E20-000 • Washer• Washer
-
767212-88L10-000 • Cover Plug (Dual)• Cover Plug (Dual)
-
868111-88L00-000 • Emblem Mark (S)• Emblem Mark (S)
-
967257-88L00-000 • Lever Cap• Lever Cap
-
1067281-88L10-000 • Decal (Single)• Decal (Single)
-
1167296-92E60-000 • Screw• Screw
-
1267288-92E60-000 • Washer• Washer
-
1367253-92E00-000 • Washer• Washer
-
1467275-95600-000 • Cable End• Cable End
-
1567273-95600-000 • Spacer• Spacer
-
1667271-88L10-000 • Remocon Lever Lower Cover• Remocon Lever Lower Cover
-
1767211-88L10-000 • Top Binnacle Cover (Dual)• Top Binnacle Cover (Dual)
-
1836890-88L00-000 • Wire Harness• Wire Harness
-
1967263-88L30-000 • Switch Hole Grip Cap• Switch Hole Grip Cap
-
2067217-88L00-000 • Water Proof Guide• Water Proof Guide
-
2167296-88L10-000 • Screw• Screw
-
2237850-88L30-000 • PTT Switch Assembly
Starboard• PTT Switch Assembly
Starboard -
2337850-88L20-000 • PTT Switch Assembly
Port• PTT Switch Assembly
Port -
2467264-88L00-000 • Lever Design Cover• Lever Design Cover
-
2567264-88L10-000 • Lever Plating Cover• Lever Plating Cover
-
2667500-88L10-000 Dual Binnacle Box SpacerDual Binnacle Box Spacer
-
2709125-05135-000 • Screw (5x65)• Screw (5x65)
-
2809160-05029-000 • Washer (5.5x10x0.8)• Washer (5.5x10x0.8)
-
2909140-05005-000 • Nut• Nut
-
3067273-88L10-000 • Grommet (Dual)• Grommet (Dual)
