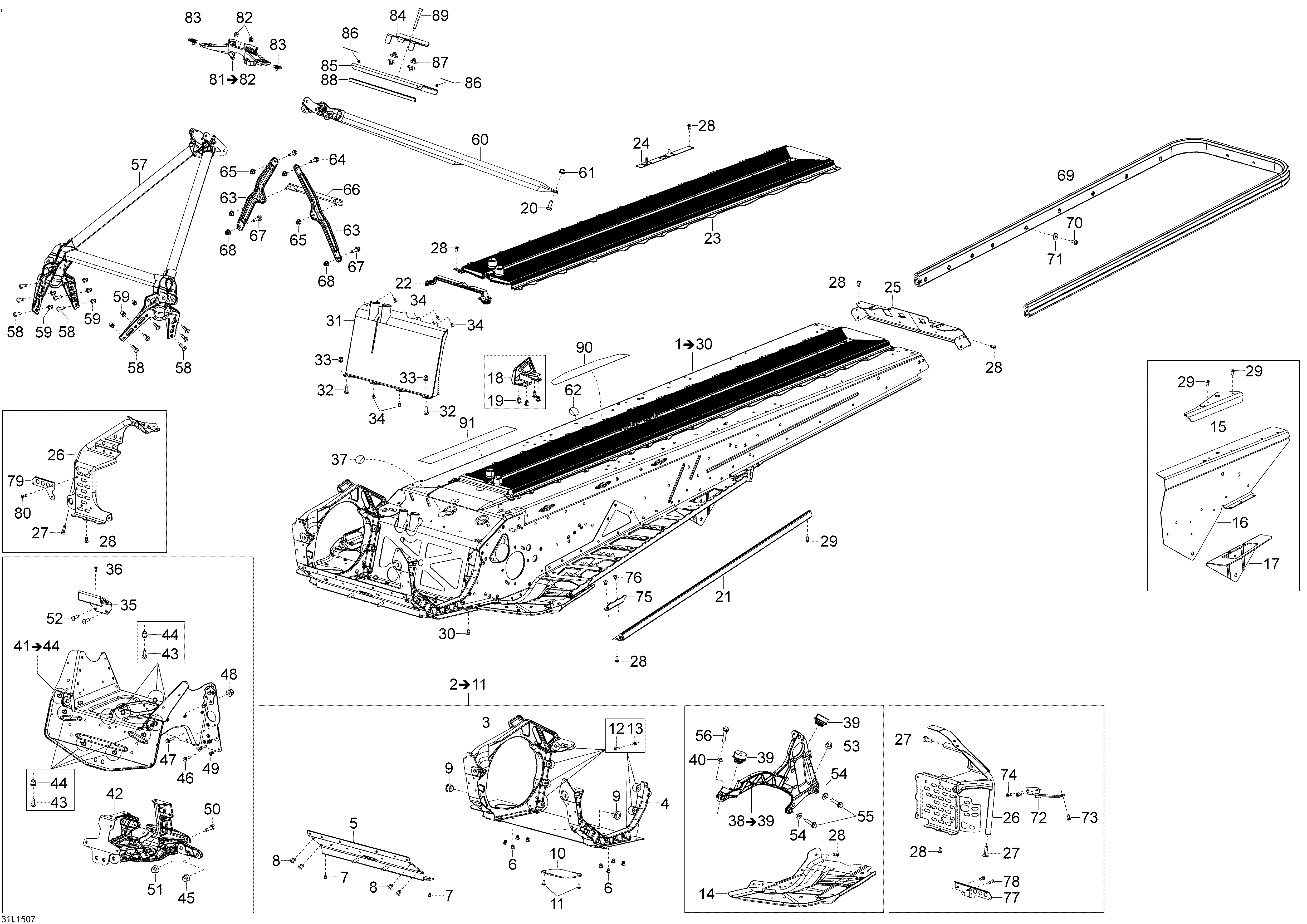

09- Frame для BRP Lynx 49 Ranger 600 ACE - 2015
-
№АртикулНазвание
-
1518328149 Black Frame. Includes 1 To 30Black Frame. Includes 1 To 30
-
2518327754 E Module. Includes 2 To 11E Module. Includes 2 To 11
-
3518326328 RH MemberRH Member
-
4518326330 LH MemberLH Member
-
5518326198 Front MemberFront Member
-
6390909100 RivetRivet
-
7293150120 RivetRivet
-
8293150119 RivetRivet
-
9505072690 CushionCushion
-
11250000325 Torx Truss Screw M6 x 12Torx Truss Screw M6 x 12
-
12207662044 Hex. Flange Screw M6 x 20Hex. Flange Screw M6 x 20
-
13233261414 Elastic Flange Nut M6Elastic Flange Nut M6
-
14518328083 LH Front TunnelLH Front Tunnel
-
14518328084 RH Front TunnelRH Front Tunnel
-
15510006002 LH Backrest ReinforcementLH Backrest Reinforcement
-
15510006003 RH Backrest ReinforcementRH Backrest Reinforcement
-
17518327453 LH Rear SupportLH Rear Support
-
17518327474 RH Rear SupportRH Rear Support
-
18518328436 RH Rear BaseRH Rear Base
-
18518328435 LH Rear BaseLH Rear Base
-
19293150147 RivetRivet
-
20207182086 Hex. Cap Screw M8 x 20Hex. Cap Screw M8 x 20
-
21518327465 Side ProfileSide Profile
-
22518326656 SealSeal
-
23518326735 Rear RadiatorRear Radiator
-
25518327240 Rear CapRear Cap
-
26518327841 RH StirrupRH Stirrup
-
26518327937 LH StirrupLH Stirrup
-
27250000248 Pan HD Torx Screw M8 x 25Pan HD Torx Screw M8 x 25
-
28390909200 RivetRivet
-
29390909100 RivetRivet
-
30293150096 RivetRivet
-
31518327907 Front RadiatorFront Radiator
-
32207662044 Hex. Flange Screw M6 x 20Hex. Flange Screw M6 x 20
-
33233261414 Elastic Flange Nut M6Elastic Flange Nut M6
-
34390909200 RivetRivet
-
35518326178 MAG SupportMAG Support
-
36293150174 RivetRivet
-
37518325560 Adhesive PatchAdhesive Patch
-
38518327535 Brace. Includes 38 To 39Brace. Includes 38 To 39
-
39512060295 Rubber MountRubber Mount
-
40234281474 Spring WasherSpring Washer
-
41518328393 Cross Member. Includes 41 To 44Cross Member. Includes 41 To 44
-
42518327487 SupportSupport
-
43207662044 Hex. Flange Screw M6 x 20Hex. Flange Screw M6 x 20
-
44233261414 Elastic Flange Nut M6Elastic Flange Nut M6
-
45233281414 Elastic Flange Nut M8Elastic Flange Nut M8
-
46210262050 Forming Screw M6 x 20Forming Screw M6 x 20
-
47207662544 Hex. Flange Screw M6 x 25Hex. Flange Screw M6 x 25
-
48233261414 Elastic Flange Nut M6Elastic Flange Nut M6
-
49293150179 RivetRivet
-
50207662044 Hex. Flange Screw M6 x 20Hex. Flange Screw M6 x 20
-
51233261414 Elastic Flange Nut M6Elastic Flange Nut M6
-
52207661644 Hex. Flange Screw M6 x 16Hex. Flange Screw M6 x 16
-
53233281414 Elastic Flange Nut M8Elastic Flange Nut M8
-
54234281474 Spring WasherSpring Washer
-
55205083044 Socket HD Screw M8 x 30Socket HD Screw M8 x 30
-
56207584044 Hex. Flange Screw M8 x 40Hex. Flange Screw M8 x 40
-
57518327565 Front MemberFront Member
-
58207662044 Hex. Flange Screw M6 x 20Hex. Flange Screw M6 x 20
-
59233261414 Elastic Flange Nut M6Elastic Flange Nut M6
-
60518327237 Rear MemberRear Member
-
61233281414 Elastic Flange Nut M8Elastic Flange Nut M8
-
62518325560 Adhesive PatchAdhesive Patch
-
63518326848 Upper ColumnUpper Column
-
64207662056 Hex. Flange Screw M6 x 20Hex. Flange Screw M6 x 20
-
65233261416 Elastic Flange Nut M6Elastic Flange Nut M6
-
66518326355 Upper ColumnUpper Column
-
67207662556 Hex. Flange Screw M6 x 25Hex. Flange Screw M6 x 25
-
68233261416 Elastic Flange Nut M6Elastic Flange Nut M6
-
69518328156 Black Rear BumperBlack Rear Bumper
-
70250000402 Torx Truss M6 x 18Torx Truss M6 x 18
-
71224061201 Flat WasherFlat Washer
-
72518328079 Brake Cover SupportBrake Cover Support
-
73390909200 RivetRivet
-
74293150103 Pop Rivet 3/16Pop Rivet 3/16
-
75518328543 Black Side GripBlack Side Grip
-
76293150119 RivetRivet
-
77518327613 LH Spring Support PlateLH Spring Support Plate
-
78293150103 Pop Rivet 3/16Pop Rivet 3/16
-
79518327614 RH Spring Support PlateRH Spring Support Plate
-
80390909200 RivetRivet
-
81518327145 Support. Includes 81 To 82Support. Includes 81 To 82
-
83250000079 Panel Nut M5Panel Nut M5
-
84513033746 Upper Support PlateUpper Support Plate
-
85513033747 Lower Support PlateLower Support Plate
-
87605452114 Rubber PlugRubber Plug
-
89205065044 Socket HD Screw M6 x 50Socket HD Screw M6 x 50
-
90516006448 Fuel Tank Protection DecalFuel Tank Protection Decal
-
91516007041 Fuel Tank Protection DecalFuel Tank Protection Decal
