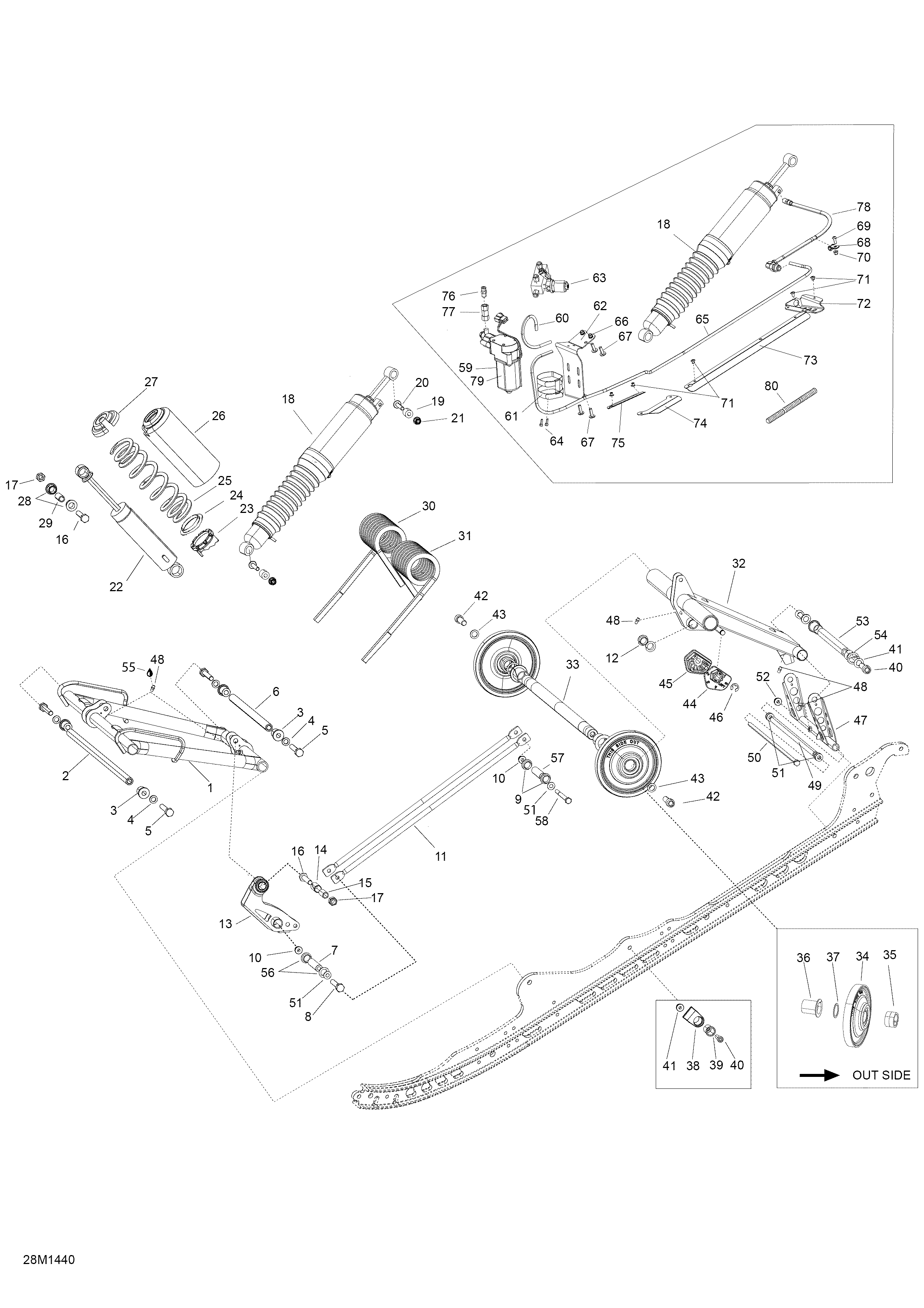

08- Rear Suspension B для BRP Ski-Doo EXPEDITION SE 600HOE, XU - 2014
-
№АртикулНазвание
-
1503193274 Front arm assyFront arm assy
-
2503191391 Upper ShaftUpper Shaft
-
3503189324 CushionCushion
-
4503189564 WasherWasher
-
5207005546 Hex Screw M10 X 55Hex Screw M10 X 55
-
6503191390 Lower ShaftLower Shaft
-
7503190113 Bar Axle (Short)Bar Axle (Short)
-
8230083044 Hex. Screw M8 X 130Hex. Screw M8 X 130
-
9503191555 Swivel BushingSwivel Bushing
-
10233281414 Hex. Flanged Elastic Nut M8Hex. Flanged Elastic Nut M8
-
11503193026 Link RodLink Rod
-
12503190114 SpacerSpacer
-
13503192211 RockerRocker
-
14503193037 BushingBushing
-
15503189282 BushingBushing
-
16207005044 Hex. Screw M10 X 50Hex. Screw M10 X 50
-
17233601416 Elastic Locking Nut M10Elastic Locking Nut M10
-
18503193000 Rear Shock Ass'yRear Shock Ass'y
-
19414936000 CushionCushion
-
20207684044 Hex. Flanged Screw M8 X 40Hex. Flanged Screw M8 X 40
-
21233281414 Hex. Flanged Elastic Nut M8Hex. Flanged Elastic Nut M8
-
22503192266 Center ShockCenter Shock
-
23503183700 Cam 45°Cam 45°
-
24503187500 Spring GuideSpring Guide
-
25503191880 Black SpringBlack Spring
-
26503191126 ProtectorProtector
-
27706200881 Spring StopperSpring Stopper
-
28503189117 CushionCushion
-
29503189282 BushingBushing
-
30503192377 Black RH Square SpringBlack RH Square Spring
-
31503192378 Black LH Square SpringBlack LH Square Spring
-
32503191398 Rear Arm PRear Arm P
-
33503191405 Upper ShaftUpper Shaft
-
34503191738 Black Wheel Ass'y, 155 mmBlack Wheel Ass'y, 155 mm
-
35503191099 Retaining RingRetaining Ring
-
36503190619 CushionCushion
-
37503190328 WasherWasher
-
38503191183 Spring SupportSpring Support
-
39503190754 Retainer CushionRetainer Cushion
-
40205082544 Socket Head Screw M8 X 25Socket Head Screw M8 X 25
-
41233281414 Hex. Flanged Elastic Nut M8Hex. Flanged Elastic Nut M8
-
42205523544 Socket Head Screw M12 X 35, Scotch GripSocket Head Screw M12 X 35, Scotch Grip
-
43503189276 WasherWasher
-
44503191565 LH Cam AdjusterLH Cam Adjuster
-
45503191566 RH Cam AdjusterRH Cam Adjuster
-
46293370013 E-CirclipE-Circlip
-
47503191393 Welded Arm PivotWelded Arm Pivot
-
48408200700 Grease FittingGrease Fitting
-
49503191396 Axle PivotAxle Pivot
-
50503191397 Bolt 369mmBolt 369mm
-
51503189157 WasherWasher
-
52233281414 Hex. Flanged Elastic Nut M8Hex. Flanged Elastic Nut M8
-
53503192330 Lower ShaftLower Shaft
-
54503191640 CushionCushion
-
55293550033 Suspension Grease, 10 X 400 GSuspension Grease, 10 X 400 G
-
56503190114 SpacerSpacer
-
57503190643 Axle Bar (Long)Axle Bar (Long)
-
58207086044 Hex. Screw M8 X 60Hex. Screw M8 X 60
-
59503192517 CompressorCompressor
-
60415129507 HoseHose
-
61503193103 Compressor BracketCompressor Bracket
-
62503193484 SupportSupport
-
63503193009 Air manifold Ass'yAir manifold Ass'y
-
64205562044 Socket Head Screw M6 X 20, Scotch GripSocket Head Screw M6 X 20, Scotch Grip
-
65415129507 HoseHose
-
66605636003 Clinch Nut M6 HexsertClinch Nut M6 Hexsert
-
67250000128 Torx Truss Screw M6 X 20Torx Truss Screw M6 X 20
-
68705600459 ClampClamp
-
69235551494 Torx Screw M5 X 14Torx Screw M5 X 14
-
70233251414 Hex. Flanged Elastic Nut M5Hex. Flanged Elastic Nut M5
-
71293150102 Rivet 3/16Rivet 3/16
-
72503193004 BracketBracket
-
73503193006 Hose ProtectorHose Protector
-
74503193007 Hose ProtectorHose Protector
-
75503193011 Painted Hose ProtectorPainted Hose Protector
-
76706000869 ConnectorConnector
-
77706000940 Check ValveCheck Valve
-
78503191933 Pneumatic Hose Ass'yPneumatic Hose Ass'y
-
79706000631 Compressor IsolatorCompressor Isolator
-
80515175442 Tubing 6 mmTubing 6 mm
-
81293800018 Loctite 592, Pipe Sealant, 50 mlLoctite 592, Pipe Sealant, 50 ml
