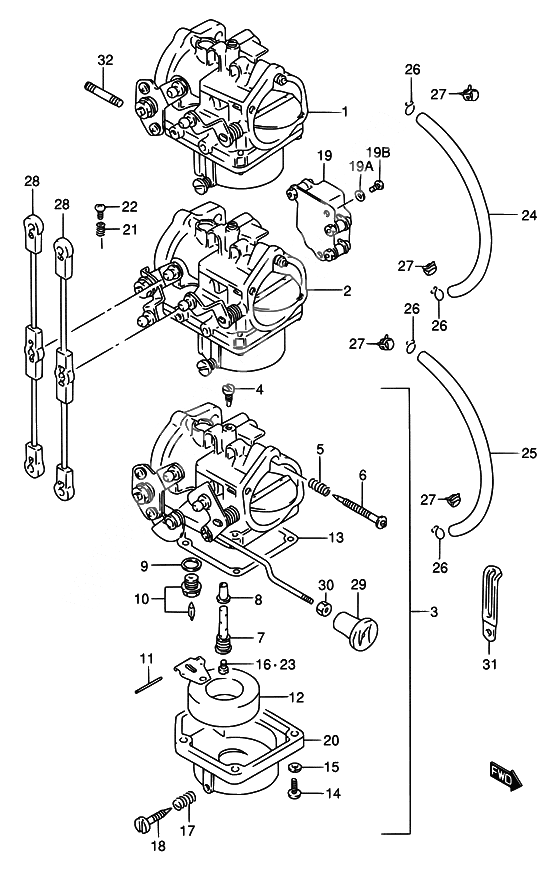

Carburetor assy для Suzuki DT85TC Y - 2000 года выпуска
-
№АртикулНазвание
-
113201-95E00-000 Карбюратор
DT85MQ,QH:MODEL:95~00Карбюратор
DT85MQ,QH:MODEL:95~00 -
113201-956N0-000 Карбюратор
DT75MQКарбюратор
DT75MQ -
213202-95E00-000 Карбюратор, второй
DT85MQ,QH:MODEL:95~00Карбюратор, второй
DT85MQ,QH:MODEL:95~00 -
213202-956N0-000 Карбюратор, второй
DT75MQКарбюратор, второй
DT75MQ -
313203-956N0-000 Карбюратор, третий
DT75MQ:~MODEL:94Карбюратор, третий
DT75MQ:~MODEL:94 -
313203-95E00-000 Карбюратор, третий
DT85MQ,QH:MODEL:95~97Карбюратор, третий
DT85MQ,QH:MODEL:95~97 -
313203-95E01-000 Карбюратор, третийКарбюратор, третий
-
409492-77001-000 Жиклер (N1010
Jet, pilot 77.5DT75MQ:MODEL:92~94Жиклер (N1010
Jet, pilot 77.5DT75MQ:MODEL:92~94 -
409492-80005-000 Жиклер (N101043
Jet, pilot (80)DT75MQ:MODEL:88~91Жиклер (N101043
Jet, pilot (80)DT75MQ:MODEL:88~91 -
409492-75001-000 Жиклер 75 (N101043
Pilot jet (75)DT85MQ,QH:MODEL:95~00Жиклер 75 (N101043
Pilot jet (75)DT85MQ,QH:MODEL:95~00 -
513271-93311-000 Пружина
Spring, air screwПружина
Spring, air screw -
613269-95210-000 Винт
AdjustorВинт
Adjustor -
713236-94400-000 Main nozzleMain nozzle
-
813237-94400-000 Распылитель
DT75MQРаспылитель
DT75MQ -
813237-94760-000 Main nozzle
Main nozzle, no.2DT75MQ MODEL:92~94 DT85MQ,QH:MODEL:95~00Main nozzle
Main nozzle, no.2DT75MQ MODEL:92~94 DT85MQ,QH:MODEL:95~00 -
913392-58600-000 Прокладка клапан игольчатый
Gasket, valve seatПрокладка клапан игольчатый
Gasket, valve seat -
1013370-28110-000 Клапан
Valve assy, needleVS:1.5Клапан
Valve assy, needleVS:1.5 -
1113254-93010-000 Штифт плавающийШтифт плавающий
-
1113254-98300-000 Штифт плавающийШтифт плавающий
-
1213250-93012-000 ПоплавокПоплавок
-
1313251-95220-000 Прокладка муфтыПрокладка муфты
-
1413249-95520-000 Bolt
ScrewBolt
Screw -
1509162-05002-000 Шайба
Lock washerШайба
Lock washer -
1609491-31007-000 M/j 157.5 (n102
Jet, main (157.5)DT75MQ MODEL:88~91M/j 157.5 (n102
Jet, main (157.5)DT75MQ MODEL:88~91 -
1609491-36005-000 M/j 180 (n10222
Jet, main (180)DT85MQ,QH #2M/j 180 (n10222
Jet, main (180)DT85MQ,QH #2 -
1609491-34008-000 M/j 170 (n10222
Jet, main (170)DT85MQ,QH #1,#3 MODEL:99,00M/j 170 (n10222
Jet, main (170)DT85MQ,QH #1,#3 MODEL:99,00 -
1609491-34007-000 Jet main
Jet, main (170)DT85MQ,QH #1,#3Jet main
Jet, main (170)DT85MQ,QH #1,#3 -
1609491-32008-000 M/j 162.5 (n102
Jet, main (162.5)DT75MQ MODEL:92~94M/j 162.5 (n102
Jet, main (162.5)DT75MQ MODEL:92~94 -
1713271-93311-000 Пружина
Spring, air screwПружина
Spring, air screw -
1813616-94500-000 Bolt drain
ScrewBolt drain
Screw -
19A02112-05087-000 Болт
DT85MQ:MODEL:95~00Болт
DT85MQ:MODEL:95~00 -
19B08322-01057-000 Шайба
Washer, front hook holderDT85MQ:MODEL:95~00Шайба
Washer, front hook holderDT85MQ:MODEL:95~00 -
1937810-95606-000 Датчик дроссельной заслонки
Sensor assy, throttle leverDT85MQ:MODEL:95~00Датчик дроссельной заслонки
Sensor assy, throttle leverDT85MQ:MODEL:95~00 -
2013245-95210-000 Камера плавающая
Chamber assy, floatКамера плавающая
Chamber assy, float -
2113268-96111-000 Пружина
Spring, throttle screwПружина
Spring, throttle screw -
2213534-95D00-000 БолтБолт
-
2309491-29010-000 Жиклер главный
Jet, main (147.5)OPTЖиклер главный
Jet, main (147.5)OPT -
2309491-32008-000 M/j 162.5 (n102
Jet, main (162.5)OPTM/j 162.5 (n102
Jet, main (162.5)OPT -
2309491-30009-000 M/j 152.5 (n102
Jet, main (152.5)OPTM/j 152.5 (n102
Jet, main (152.5)OPT -
2309491-33004-000 M/j 165 (n10222
Jet, main (#165)OPTM/j 165 (n10222
Jet, main (#165)OPT -
2409352-50903-600 Шланг 5X9X600
L:600->20Шланг 5X9X600
L:600->20 -
2509352-50903-600 Шланг 5X9X600
L:600->80Шланг 5X9X600
L:600->80 -
2609401-08410-000 Clip
MODEL:88~90Clip
MODEL:88~90 -
2709401-08411-000 Clip
MODEL:91~00Clip
MODEL:91~00 -
2813510-94700-000 Штанга дросселя
Rod, throttle & chokeШтанга дросселя
Rod, throttle & choke -
2913631-93501-000 Рукоятка статераРукоятка статера
-
3009140-04007-000 ГайкаГайка
-
3109404-06432-000 Clamp (l:80)
Clamp (l:80)Clamp (l:80)
Clamp (l:80) -
3201411-08207-000 Болт
Stud boltБолт
Stud bolt -
3201411-0820A-000 БолтБолт
