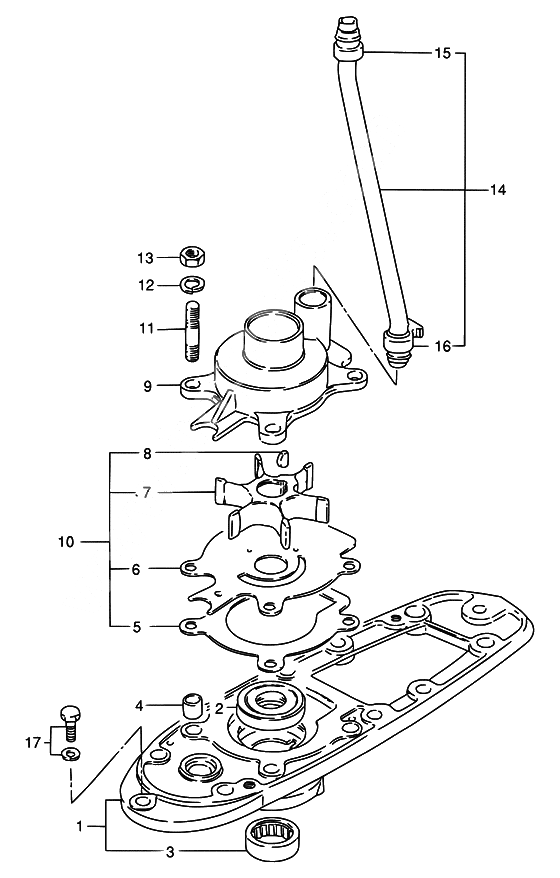

Water pump для Suzuki DT85TC Y - 2000 года выпуска
-
№АртикулНазвание
-
156130-95511-0ED Обойма торсионного вала
Housing, driveshaft bearingОбойма торсионного вала
Housing, driveshaft bearing -
209282-20007-000 СальникСальник
-
209282-20008-000 Сальник
Oil sealMODEL:94~00Сальник
Oil sealMODEL:94~00 -
309263-25025-000 Подшипник 25X33X15
Bearing, driveshaftПодшипник 25X33X15
Bearing, driveshaft -
409206-11016-000 Штифт 11X12Штифт 11X12
-
517472-95200-000 Прокладка водного насоса
GasketПрокладка водного насоса
Gasket -
617471-95504-000 Пластина помпы
Panel, underПластина помпы
Panel, under -
717461-95301-000 Крыльчатка водной помпы
Impeller, water pumpКрыльчатка водной помпы
Impeller, water pump -
717461-95302-000 Крыльчатка водной помпыКрыльчатка водной помпы
-
809420-04005-000 КлючКлюч
-
917411-95205-000 Корпус водной помпы
->7411-95206 USED WITH 09140-08019(4)Корпус водной помпы
->7411-95206 USED WITH 09140-08019(4) -
909140-08019-000 Корпус водной помпыКорпус водной помпы
-
917411-95206-000 Корпус водной помпыКорпус водной помпы
-
1017400-95550-000 Ремкомплект помпы
Water pump repair kitOPTРемкомплект помпы
Water pump repair kitOPT -
1017400-95351-000 Ремкомплект помпыРемкомплект помпы
-
1109108-08088-000 Болт
Stud boltБолт
Stud bolt -
1209162-08007-000 Washer lock
Lock washerWasher lock
Lock washer -
1309140-08016-000 ГайкаГайка
-
1309140-08023-XC0 ГайкаГайка
-
1417560-95263-000 Трубка водная (UL)
L:349Трубка водная (UL)
L:349 -
1417560-95502-000 Трубка водная (L)
L:222Трубка водная (L)
L:222 -
1517563-95500-000 Резинка водной трубы
Rubber, water tube upperРезинка водной трубы
Rubber, water tube upper -
1617564-95501-000 Резинка водной трубы
Rubber, water tube lowerРезинка водной трубы
Rubber, water tube lower -
1709117-08047-000 Болт 8X30Болт 8X30
