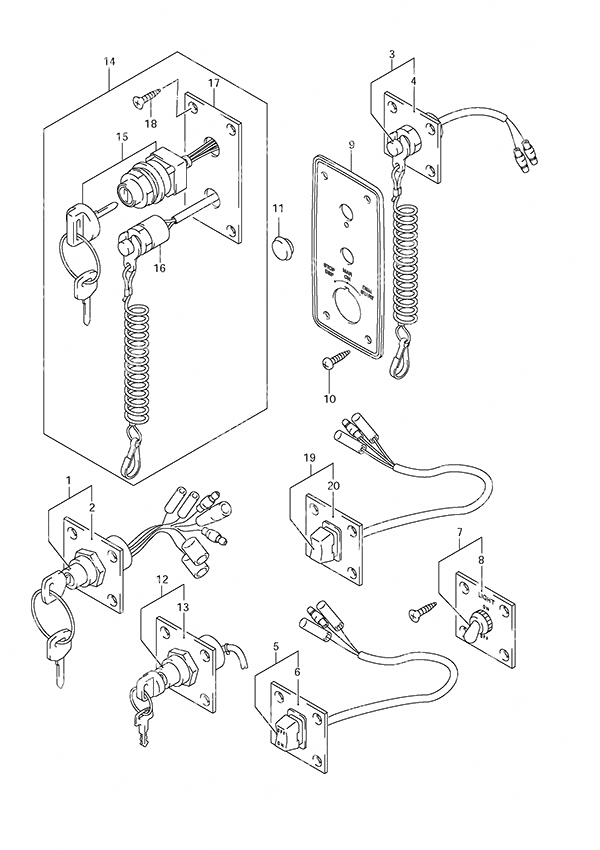

Fig. 60 - Opt: Switch для Suzuki DF 50 - 2004 года выпуска
![](/wa-data/public/shop/sheme/suzuki/outboard/be9781e3-e91d-4011-9a36-1357ac0b237b.png)
-
№АртикулНазвание
-
137100-92E00-000 Ignition Switch Panel Assembly (NLA)Ignition Switch Panel Assembly (NLA)
-
237139-92E01-000 • Single Ingition Switch Panel• Single Ingition Switch Panel
-
337803-99E05-000 Emergency Stop Switch AssemblyEmergency Stop Switch Assembly
-
437825-92E00-000 • Emergency Switch Panel• Emergency Switch Panel
-
537805-92E00-000 PTT Switch Set (NLA)PTT Switch Set (NLA)
-
637855-92E00-000 • PTT Switch Panel (NLA)• PTT Switch Panel (NLA)
-
737210-92E00-000 Lighting Switch Set (NLA)Lighting Switch Set (NLA)
-
837212-92E00-000 • Lighting Switch Panel (NLA)• Lighting Switch Panel (NLA)
-
1237100-99E00-000 Single Ignition Switch SetSingle Ignition Switch Set
-
1337139-92E01-000 • Single Ingition Switch Panel• Single Ingition Switch Panel
-
1437100-99E20-000 Single Ignition Switch Set (NLA)Single Ignition Switch Set (NLA)
-
1537110-93J02-000 • Ignition Switch Assembly• Ignition Switch Assembly
-
1637820-92E05-000 • Emergency Stop Switch Assembly• Emergency Stop Switch Assembly
-
1737139-99E20-000 • Ignition Switch Panel• Ignition Switch Panel
-
1803121-0516A-000 • Screw• Screw
-
1937805-99E00-000 PTT Switch AssemblyPTT Switch Assembly
-
2037855-99E00-000 • PTT Switch Panel• PTT Switch Panel
