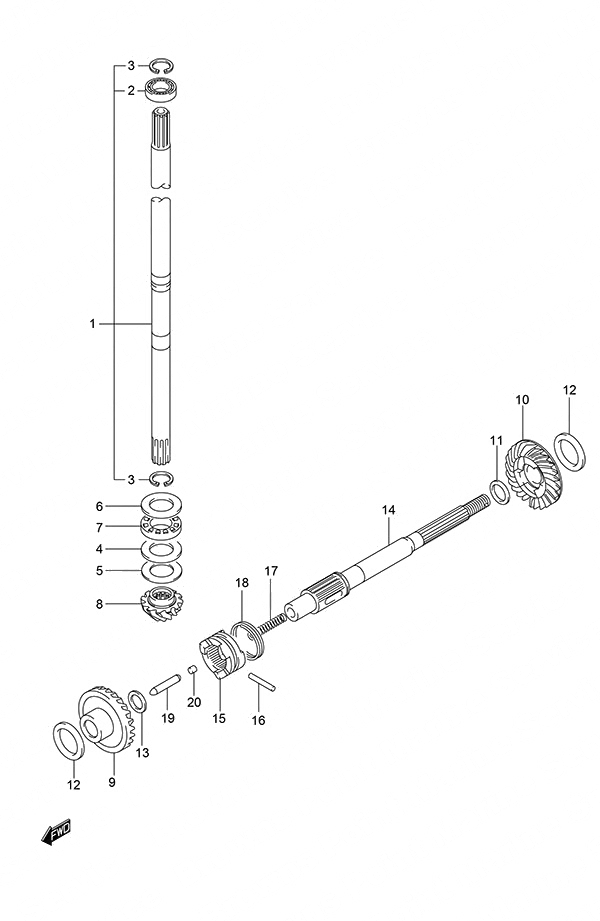

Fig. 16 - Transmission для Suzuki DF 9.9 - 2013 года выпуска
-
№АртикулНазвание
-
1-157100-90L00-000 Drive Shaft Assembly (L)
w/Transom (L)Drive Shaft Assembly (L)
w/Transom (L) -
1-257100-90L20-000 Drive Shaft Assembly (X)
w/Transom (X)Drive Shaft Assembly (X)
w/Transom (X) -
208110-60020-000 • Bearing (15x32x09)• Bearing (15x32x09)
-
309380-15001-000 • Drive Shaft Circlip• Drive Shaft Circlip
-
409160-20027-000 Washer (20x35x2.75)Washer (20x35x2.75)
-
5-109181-20251-000 Washer (20x34x1.0)Washer (20x34x1.0)
-
5-309160-20043-000 Shim (1.20) (NLA)Shim (1.20) (NLA)
-
5-409160-20044-000 Shim (1.30)Shim (1.30)
-
5-509181-20244-000 Shim (0.70)Shim (0.70)
-
5-609181-20246-000 Shim (0.80)Shim (0.80)
-
5-709181-20248-000 Shim (0.90) (NLA)Shim (0.90) (NLA)
-
609160-21009-000 Washer (21x35x2.75)Washer (21x35x2.75)
-
709263-20024-000 Bearing (20x35x4.5)Bearing (20x35x4.5)
-
857311-94JL0-000 Pinion GearPinion Gear
-
957510-94JL0-000 Forward GearForward Gear
-
1057521-94JL0-000 Reverse GearReverse Gear
-
11-109160-17053-000 Washer (1.10)Washer (1.10)
-
11-209160-17054-000 Washer (1.20)Washer (1.20)
-
11-309160-17055-000 Washer (1.30)Washer (1.30)
-
11-409160-17056-000 Washer (1.40)Washer (1.40)
-
11-509160-17057-000 Washer (1.50)Washer (1.50)
-
11-609160-17058-000 Washer (1.60)Washer (1.60)
-
11-709160-17059-000 Washer (1.70)Washer (1.70)
-
11-809160-17060-000 Washer (1.80)Washer (1.80)
-
11-909160-17061-000 Washer (1.90)Washer (1.90)
-
12-109160-25040-000 Washer (1.00)Washer (1.00)
-
12-209160-25041-000 Washer (1.10)Washer (1.10)
-
12-309160-25042-000 Washer (1.20)Washer (1.20)
-
12-409181-25181-000 Shim (1.30)Shim (1.30)
-
12-509181-25160-000 Shim (25x34x0.7)Shim (25x34x0.7)
-
12-609181-25162-000 Shim (25x34x0.8)Shim (25x34x0.8)
-
12-709181-25164-000 Shim (0.90)Shim (0.90)
-
1309181-15156-000 Shim (1.50)Shim (1.50)
-
1457610-90L00-000 Propeller Shaft AssemblyPropeller Shaft Assembly
-
1557621-90L10-000 Clutch Dog ShifterClutch Dog Shifter
-
1609202-04025-000 Pin (4x31)Pin (4x31)
-
1709440-05027-000 Return SpringReturn Spring
-
1809440-32008-000 Clutch Dog SpringClutch Dog Spring
-
1957631-93901-000 Push RodPush Rod
-
2057632-97L00-000 Push PinPush Pin
