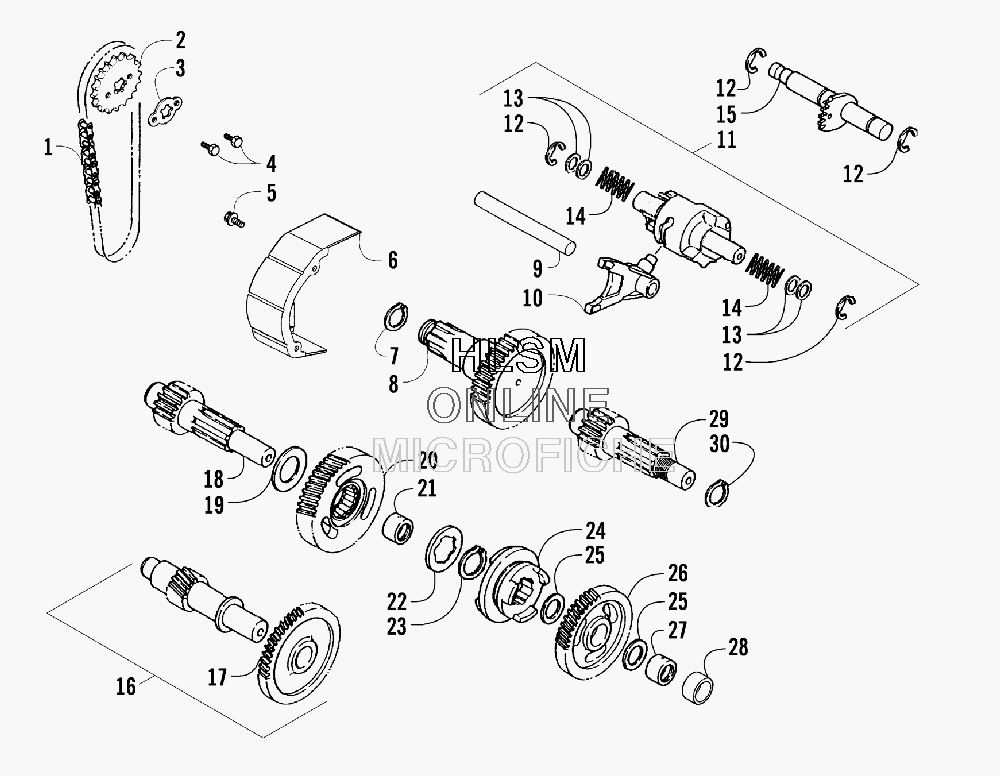

TRANSMISSION ASSEMBLY для Arctic Cat 150 (RED) [A2009KUC2BUSR] - 2009 года выпуска`
![](/wa-data/public/shop/sheme/arctic-cat/atv/1df0aa97-1805-4519-b9db-4eae70fcb70c.gif)
-
№АртикулНазвание
-
13305-042 CHAIN, DRIVECHAIN, DRIVE
-
23305-030 SPROCKET, DRIVESPROCKET, DRIVE
-
33305-031 PLATE, RETAININGPLATE, RETAINING
-
43303-307 BOLT HEX 6*10BOLT HEX 6*10
-
53304-686 BOLT FLANGE SH 6*12BOLT FLANGE SH 6*12
-
63305-743 COVER, CHAINCOVER, CHAIN
-
73304-147 RING, RETAININGRING, RETAINING
-
83305-025 SHAFT, OUTPUTSHAFT, OUTPUT
-
93304-513 SHAFT, SHIFT FORKSHAFT, SHIFT FORK
-
103305-032 FORK, SHIFTFORK, SHIFT
-
113305-035 DRUM, GEAR SHIFT - ASSEMBLY (INC. TWO NO. 12 AND 13-14)DRUM, GEAR SHIFT - ASSEMBLY (INC. TWO NO. 12 AND 13-14)
-
123304-153 ...E-RING...E-RING
-
133304-412 ...WASHER, THRUST...WASHER, THRUST
-
143305-034 ...SPRING...SPRING
-
153304-269 SHAFT, GEAR SHIFTSHAFT, GEAR SHIFT
-
163305-023 SHAFT, COUNTERBALANCE (INC. 17)SHAFT, COUNTERBALANCE (INC. 17)
-
173303-793 ...GEAR, COUNTERBALANCE...GEAR, COUNTERBALANCE
-
183305-021 SHAFT, MAINSHAFT, MAIN
-
193305-044 WASHER, THRUSTWASHER, THRUST
-
203305-027 GEAR, REVERSEGEAR, REVERSE
-
213305-046 BEARINGBEARING
-
223305-045 WASHER, SPLINEDWASHER, SPLINED
-
233304-638 RING, RETAININGRING, RETAINING
-
243305-029 GEAR SELECT, SLIDINGGEAR SELECT, SLIDING
-
253303-275 WASHER, THRUSTWASHER, THRUST
-
263305-026 GEAR, FORWARDGEAR, FORWARD
-
273305-024 BUSHINGBUSHING
-
283305-028 SPACERSPACER
-
293305-022 SHAFT, DRIVESHAFT, DRIVE
-
303303-344 RING, RETAININGRING, RETAINING
