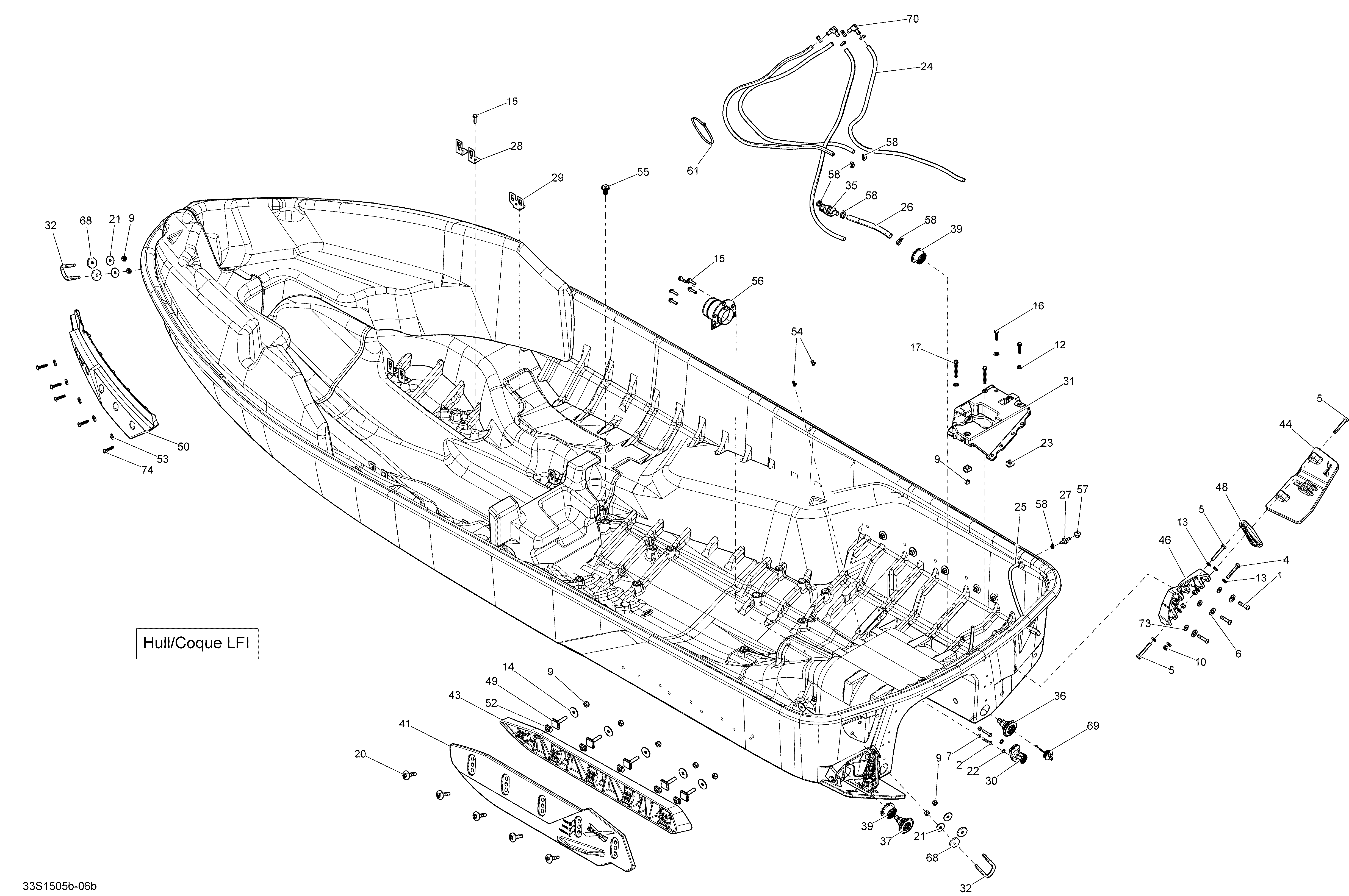

09- Hull LFI_33S1505b для BRP RXT-X aS 260 & RS. 2015 - 2015
-
№АртикулНазвание
-
1205983560 Socket Screw M8 X 35Socket Screw M8 X 35
-
2207063060 Hex. Screw M6 X 30Hex. Screw M6 X 30
-
4207085060 Hex. Screw M8 X 50Hex. Screw M8 X 50
-
5207085560 Hex. Screw M8 X 55Hex. Screw M8 X 55
-
6211200006 Flat Washer, StainlessFlat Washer, Stainless
-
7232561200 Elastic Stop Nut M6, BrassElastic Stop Nut M6, Brass
-
9232581200 Hex. Elastic Nut M8, BrassHex. Elastic Nut M8, Brass
-
10232581600 Hex. Elastic Nut M8Hex. Elastic Nut M8
-
12234080600 Flat Washer M8, StainlessFlat Washer M8, Stainless
-
13234081600 Flat Washer 8 mm, StainlessFlat Washer 8 mm, Stainless
-
14234082600 Flat Washer 8 mm, StainlessFlat Washer 8 mm, Stainless
-
15243162560 Hex. Flanged Screw M6.81 X 25, PlastiteHex. Flanged Screw M6.81 X 25, Plastite
-
16243163060 Flanged Hex. Screw M6.81 X 30Flanged Hex. Screw M6.81 X 30
-
17243165560 Flanged Hex. Screw M6.81 X 55Flanged Hex. Screw M6.81 X 55
-
20250000572 Torx-Head Screw M8 X 35Torx-Head Screw M8 X 35
-
21250200011 Flat Washer 8 mm, StainlessFlat Washer 8 mm, Stainless
-
22250200114 Sealing WasherSealing Washer
-
23269501943 Elastic Nut Housing M8Elastic Nut Housing M8
-
24415080700 Polyurethane Hose, 8 mmPolyurethane Hose, 8 mm
-
25275500446 Hose 6 mmHose 6 mm
-
26275000008 Hose 12 mm, MeterHose 12 mm, Meter
-
27275500499 Check ValveCheck Valve
-
28275500743 Strap Clip 90°Strap Clip 90°
-
30277001881 Cable Adaptor Ass'yCable Adaptor Ass'y
-
31278002343 Battery Base Ass'yBattery Base Ass'y
-
32292000933 U-ClampU-Clamp
-
35292001310 Bailer Ass'yBailer Ass'y
-
36292001315 Drain Neck Ass'yDrain Neck Ass'y
-
37292001317 Drain Neck Ass'y. Plug 292001352Drain Neck Ass'y. Plug 292001352
-
39292001371 BushingBushing
-
41292001871 RH SponsonRH Sponson
-
41292001872 LH SponsonLH Sponson
-
43292001873 RH Spacer SponsonRH Spacer Sponson
-
43292001874 LH Spacer SponsonLH Spacer Sponson
-
44292001460 LH Trim TabLH Trim Tab
-
44292001461 RH Trim TabRH Trim Tab
-
46292001462 LH Support PlateLH Support Plate
-
46292001463 RH Support PlateRH Support Plate
-
48292001464 Link ArmLink Arm
-
49292001471 Square Head StudSquare Head Stud
-
50292001478 LH Front DeflectorLH Front Deflector
-
50292001479 RH Front DeflectorRH Front Deflector
-
52292001503 Push NutPush Nut
-
53292001507 Flat WasherFlat Washer
-
54293150037 Avdel Rivet 3/16''Avdel Rivet 3/16''
-
55293450290 Insert Capuchon M8Insert Capuchon M8
-
56293450306 Hull InsertHull Insert
-
57293720029 GrommetGrommet
-
58293750001 Tie-Rap 94 mmTie-Rap 94 mm
-
61293750008 Tie-Rap 350 mmTie-Rap 350 mm
-
68293830037 Rubber WasherRubber Washer
-
69292001352 Plug Drain Ass'yPlug Drain Ass'y
-
70293710117 Elbow Fitting 90°Elbow Fitting 90°
-
73293050001 Flat WasherFlat Washer
-
74250000626 Screw Torx M6.81 X 30Screw Torx M6.81 X 30
