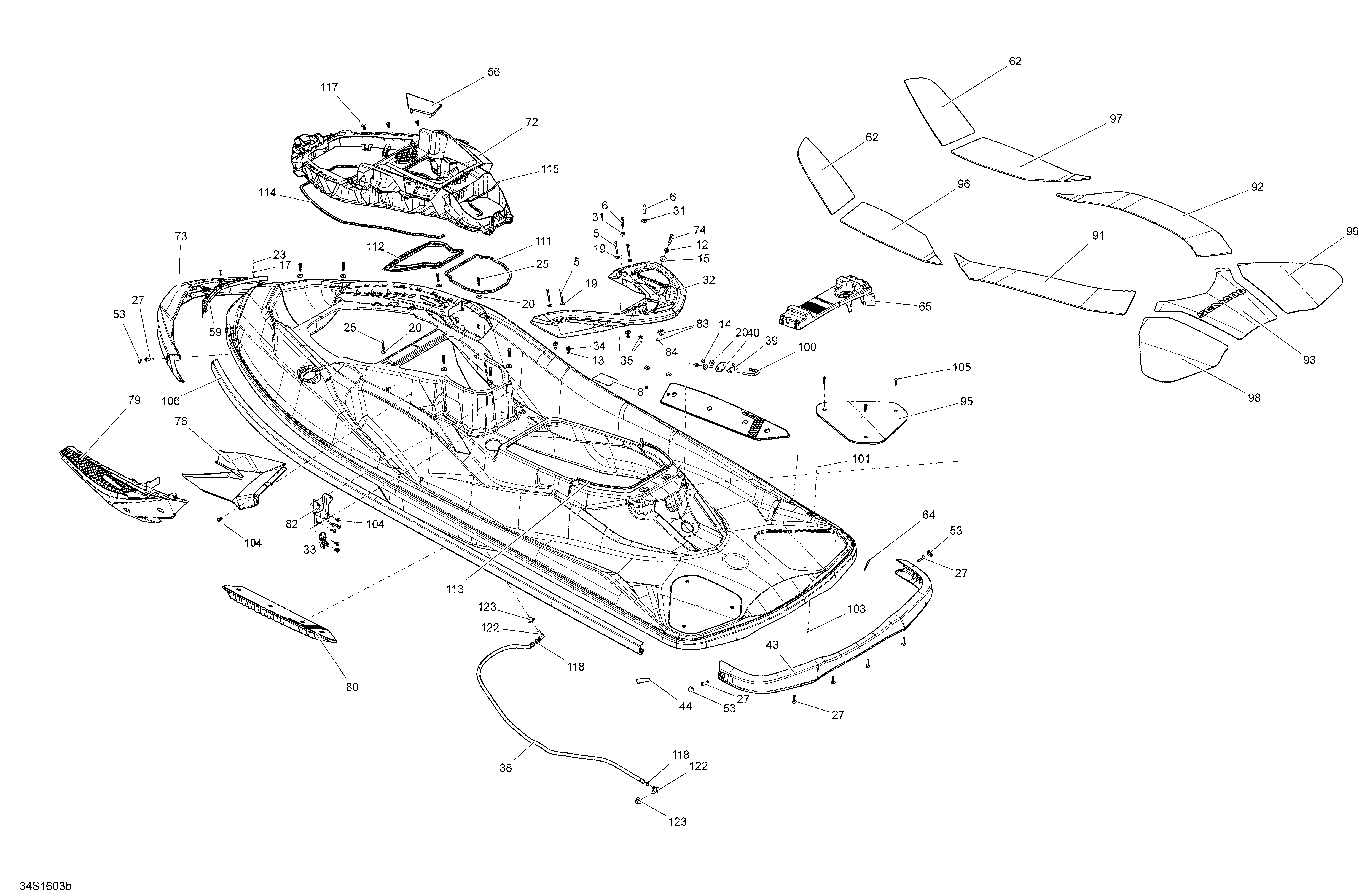

09- Body - Without Suspension для BRP RXT - 2016
-
№АртикулНазвание
-
1204100049 Phillips Tapping Screw #8 X 1''Phillips Tapping Screw #8 X 1''
-
2205063560 Socket Head Screw M6 X 35Socket Head Screw M6 X 35
-
3205364060 Socket Head Screw M6 X 40Socket Head Screw M6 X 40
-
4205364560 Socket Screw Head M6 X 45Socket Screw Head M6 X 45
-
5207065560 Hex. Screw M6 x 55Hex. Screw M6 x 55
-
6207164060 Hex. Screw M6 X 40Hex. Screw M6 X 40
-
7211100002 Push NutPush Nut
-
8219903184 Caution Engine OilCaution Engine Oil
-
11230060060 Hex. Screw M6 X 100Hex. Screw M6 X 100
-
12232100600 Hex. Jam Nut M10Hex. Jam Nut M10
-
13232561200 Elastic Stop Nut M6, BrassElastic Stop Nut M6, Brass
-
14232581200 Hex. Elastic Nut M8, BrassHex. Elastic Nut M8, Brass
-
15234002600 Flat Washer 10 mm, StainlessFlat Washer 10 mm, Stainless
-
16234032600 Flat Washer M3, StainlessFlat Washer M3, Stainless
-
17234042600 Flat Washer 4 mm, StainlessFlat Washer 4 mm, Stainless
-
18234061600 Flat Washer M6, StainlessFlat Washer M6, Stainless
-
19234062600 Flat Washer M6, StainlessFlat Washer M6, Stainless
-
20234082600 Flat Washer 8 mm, StainlessFlat Washer 8 mm, Stainless
-
21241141360 Hex. Flanged Screw K40 X 13Hex. Flanged Screw K40 X 13
-
22241141660 Flanged Hex. Screw K40 X 16Flanged Hex. Screw K40 X 16
-
23241142560 Hex. Flanged Screw K40 X 25Hex. Flanged Screw K40 X 25
-
24241731260 Oval Philipp Screw KA30 x 12Oval Philipp Screw KA30 x 12
-
25243163560 Plastite Hex. Screw M6.8 X 35Plastite Hex. Screw M6.8 X 35
-
26250000287 Flanged Torx Screw K40 X 16Flanged Torx Screw K40 X 16
-
27250000399 Hexagonal Cap Screw M6 X35Hexagonal Cap Screw M6 X35
-
28250000452 Torx Screw M8 X 40, StainlessTorx Screw M8 X 40, Stainless
-
29250000466 Torx Screw Plastite M6Torx Screw Plastite M6
-
30250200011 Flat Washer 8 mm, StainlessFlat Washer 8 mm, Stainless
-
31250200022 Flat Washer M6.6 X 22Flat Washer M6.6 X 22
-
32291004622 Black Rear HandleBlack Rear Handle
-
33269002893 CaseCase
-
34269500252 M6 Nut Housing Ass'yM6 Nut Housing Ass'y
-
35269501166 Nut Housing Ass'yNut Housing Ass'y
-
36269501299 StrapStrap
-
37269501651 Ball SpringBall Spring
-
38275000008 Hose 12 mm, MeterHose 12 mm, Meter
-
39291002351 HookHook
-
40291001386 Finition Plate, BlackFinition Plate, Black
-
41291001519 Bumper Plug, BlackBumper Plug, Black
-
42291002553 Support Sub-assemblySupport Sub-assembly
-
43291004274 Rear BumperRear Bumper
-
44291002626 LH NonskidLH Nonskid
-
45291002642 Aluminum PostAluminum Post
-
46291002711 LH Lateral ArmLH Lateral Arm
-
47291002712 RH Lateral ArmRH Lateral Arm
-
49291002726 ButtonButton
-
50291002727 Under CamUnder Cam
-
51291002729 Rope GuideRope Guide
-
52291002733 Rope 3/16''Rope 3/16''
-
53291002744 Bumber CapBumber Cap
-
54291002754 Button CapButton Cap
-
55291002755 Double Cage Nut Ass'yDouble Cage Nut Ass'y
-
56291002756 Front Rewinder CapFront Rewinder Cap
-
57291002762 Inside CoverInside Cover
-
58291002812 Molded HandleMolded Handle
-
59291002818 Deck NoseDeck Nose
-
60291002854 Board Support Ass'yBoard Support Ass'y
-
61291002864 Lower AnchorageLower Anchorage
-
62291003581 RH Front Carpet. Engine 260HPRH Front Carpet. Engine 260HP
-
62291003580 LH Front Carpet. Engine 260HPLH Front Carpet. Engine 260HP
-
62291004285 LH Front Carpet. Engine 300HPLH Front Carpet. Engine 300HP
-
62291004286 RH Front Carpet. Engine 300HPRH Front Carpet. Engine 300HP
-
63219903137 Warning LabelWarning Label
-
64291002937 RH NonskidRH Nonskid
-
65291002947 Lower Deck Ass'y. includes 35, 8Lower Deck Ass'y. includes 35, 8
-
66291002948 Rewind CoverRewind Cover
-
67291002979 Elastic Rope Ass'yElastic Rope Ass'y
-
68291002980 LatchLatch
-
69291003023 Jam Cleat System Ass'yJam Cleat System Ass'y
-
70291003101 Board Support KitBoard Support Kit
-
71291003582 Upper AnchorageUpper Anchorage
-
72291004400 Front ModuleFront Module
-
73291004275 Front BumperFront Bumper
-
74291003878 Seat StudSeat Stud
-
76291004241 Yellow RH Cosmetic. Engine 260HPYellow RH Cosmetic. Engine 260HP
-
76291004238 Yellow LH Cosmetic. Engine 260HPYellow LH Cosmetic. Engine 260HP
-
76291004171 Red RH Cosmetic. Engine 300HP Color RedRed RH Cosmetic. Engine 300HP Color Red
-
76291004170 Red LH Cosmetic. Engine 300HP Color RedRed LH Cosmetic. Engine 300HP Color Red
-
76291004439 Silver RH Cosmetic. Engine 300HP Color WhiteSilver RH Cosmetic. Engine 300HP Color White
-
76291004438 Silver LH Cosmetic. Engine 300HP Color WhiteSilver LH Cosmetic. Engine 300HP Color White
-
79291004340 Yellow Front RH Cosmetic Ass. Engine 260HPYellow Front RH Cosmetic Ass. Engine 260HP
-
79291004341 Yellow Front LH Cosmetic Ass. Engine 260HPYellow Front LH Cosmetic Ass. Engine 260HP
-
79291004234 Black Front RH Cosmetic Ass. Engine 300HP Color RedBlack Front RH Cosmetic Ass. Engine 300HP Color Red
-
79291004235 Black Front LH Cosmetic Ass. Engine 300HP Color RedBlack Front LH Cosmetic Ass. Engine 300HP Color Red
-
79291004434 White Front RH Cosmetic Ass. Engine 300HP Color WhiteWhite Front RH Cosmetic Ass. Engine 300HP Color White
-
79291004435 White Front LH Cosmetic Ass. Engine 300HP Color WhiteWhite Front LH Cosmetic Ass. Engine 300HP Color White
-
80291004194 Footrest RHFootrest RH
-
80291004195 Footrest LHFootrest LH
-
82291004210 Seat PivotSeat Pivot
-
83271001732 Elastic Nut M10 HousingElastic Nut M10 Housing
-
84232501200 Elastic Stop Nut M10, BrassElastic Stop Nut M10, Brass
-
91291004289 CarpetCarpet
-
92291004290 CarpetCarpet
-
93291004291 CarpetCarpet
-
95291004295 LH SpacerLH Spacer
-
95291004296 RH SpacerRH Spacer
-
96291004299 Carpet. Engine 260HPCarpet. Engine 260HP
-
96291004287 Carpet. Engine 300HPCarpet. Engine 300HP
-
97291004300 Carpet. Engine 260HPCarpet. Engine 260HP
-
97291004288 Carpet. Engine 300HPCarpet. Engine 300HP
-
98291004336 CarpetCarpet
-
99291004337 CarpetCarpet
-
100292000933 U-ClampU-Clamp
-
101293000014 Black Snap CapBlack Snap Cap
-
102293050001 Flat WasherFlat Washer
-
103293150016 Rivet 1/8''Rivet 1/8''
-
104293150123 Pop Rivet 3/16''Pop Rivet 3/16''
-
105250000710 Torx Screw M6 X 3. Engine 300HPTorx Screw M6 X 3. Engine 300HP
-
105250000879 Screw-Plastite Torx M6.81X30Screw-Plastite Torx M6.81X30
-
106291004304 BumperBumper
-
108293150167 Type ''U'' Metallic Drive ScrewType ''U'' Metallic Drive Screw
-
109293250151 SealSeal
-
110293250183 StrapStrap
-
111293250200 Neoprene SealNeoprene Seal
-
112293250365 Neoprene SealNeoprene Seal
-
113293250218 GasketGasket
-
114293250259 GasketGasket
-
115293250376 SealSeal
-
116293350062 Ball 1/4''Ball 1/4''
-
117293730010 Black DartBlack Dart
-
118293750001 Tie-Rap 94 mmTie-Rap 94 mm
-
119293830005 Rubber BumperRubber Bumper
-
120293830037 Rubber WasherRubber Washer
-
121293830119 Rubber BufferRubber Buffer
-
122414523600 Elbow FittingElbow Fitting
-
123513033435 GrommetGrommet
