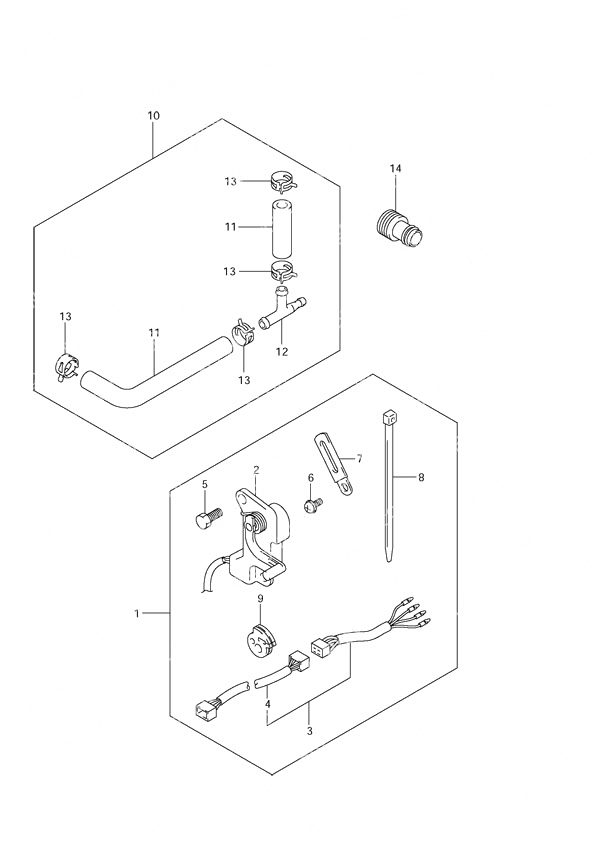

Fig. 62 - Opt: Trim Sender для Suzuki DF 60 - 2001 года выпуска

-
№АртикулНазвание
-
134804-94711-000 Trim Sender Set
4-WireTrim Sender Set
4-Wire -
234801-94710-000 • Trim Sender• Trim Sender
-
336680-92E00-000 • Trim Meter Wire Assembly (NLA)
L:7000• Trim Meter Wire Assembly (NLA)
L:7000 -
436682-92E00-000 •• Wire Harness
L:6500•• Wire Harness
L:6500 -
501550-06167-000 • Bolt (6x16)• Bolt (6x16)
-
609125-06063-000 • Screw (6x10)• Screw (6x10)
-
709404-06432-000 • Clamp (L:65)• Clamp (L:65)
-
8-109407-14403-000 • Clamp (L:125)• Clamp (L:125)
-
8-209407-14407-000 • Clamp (L:145)• Clamp (L:145)
-
936658-95600-000 • Cable Grommet (NLA)• Cable Grommet (NLA)
-
1034660-99E00-000 DF60/DF70 Water Pressure Gauge Install KitDF60/DF70 Water Pressure Gauge Install Kit
-
1109352-50006-600 • Hose (5x9x600)
L:600->110
L:600->30• Hose (5x9x600)
L:600->110
L:600->30 -
1209367-06006-000 • 3 Way• 3 Way
-
1309401-08413-000 • Clip• Clip
-
1417917-87L00-000 Water Flush ConnectorWater Flush Connector
