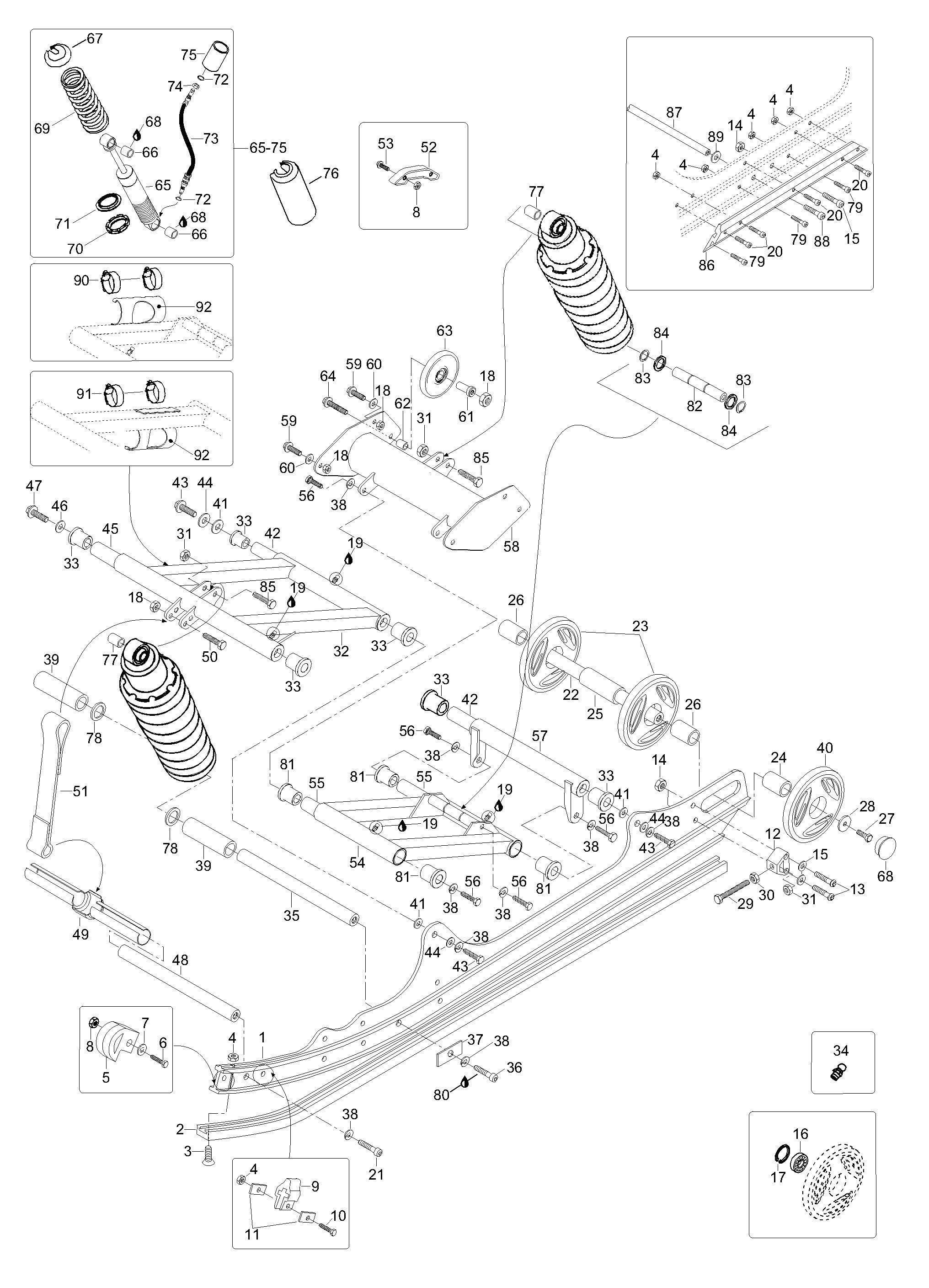

08- Rear Suspension для BRP Lynx Rave Cross 800 HO - 2004
-
№АртикулНазвание
-
15247659 RunnerRunner
-
25346796 Runner shoeRunner shoe
-
340059 Allen screw M6 x 60Allen screw M6 x 60
-
433010 Nut elastic M6Nut elastic M6
-
5534578 Runner protectorRunner protector
-
640031 Screw M6 x 25Screw M6 x 25
-
720003 WasherWasher
-
833200 Nut M6Nut M6
-
95442328 Rubber StopperRubber Stopper
-
1040032 Screw M6 x 30Screw M6 x 30
-
11548470 WasherWasher
-
125341633 TensionerTensioner
-
1340392 Allen screw M8 x 45Allen screw M8 x 45
-
1433201 Elastic flanged nut M8Elastic flanged nut M8
-
1540289 Allen screw M8 x 25Allen screw M8 x 25
-
16405404500 Ball bearingBall bearing
-
17371901700 CirclipCirclip
-
1833011 Nut elastic M8Nut elastic M8
-
19413711500 Synthetic greaseSynthetic grease
-
2040276 Allen screw M6 x 25Allen screw M6 x 25
-
2140134 Allen screw M10 x 45Allen screw M10 x 45
-
225341511 Rear shaftRear shaft
-
23503189478 Wheel blackWheel black
-
245441512 SpacerSpacer
-
255448027 SleeveSleeve
-
265444099 SpacerSpacer
-
27250000019 Screw M10 x 35Screw M10 x 35
-
28503183300 Washer, hardenedWasher, hardened
-
2940239 Screw M10 x 100Screw M10 x 100
-
3033004 Nut M10Nut M10
-
3133012 Nut elastic M10Nut elastic M10
-
325145588 Welded front armWelded front arm
-
3331083 CushionCushion
-
3434011 Crease nippleCrease nipple
-
35605348841 Shaft, shockShaft, shock
-
3640536 Allen screw M10 x 45Allen screw M10 x 45
-
375446786 Support plateSupport plate
-
3820068 Lock washerLock washer
-
395346649 SpacerSpacer
-
40503189478 Idler Wheel 165Idler Wheel 165
-
4120116 WasherWasher
-
425346900 ShaftShaft
-
4340016 Screw M10 x 45Screw M10 x 45
-
44512056700 Lock washerLock washer
-
455346135 ShaftShaft
-
4620090 Lock washerLock washer
-
4740243 Screw M12 x 60Screw M12 x 60
-
485343471 ShaftShaft
-
49605349381 Belt supportBelt support
-
5040008 Screw M8 x 45Screw M8 x 45
-
51605449385 Belt, frontBelt, front
-
525343191 Slide partSlide part
-
5340064 Screw M6 x 40Screw M6 x 40
-
54605349313 Rear arm weld.Rear arm weld.
-
555346865 ShaftShaft
-
5640014 Screw M10 x 40Screw M10 x 40
-
575345535 Rear armRear arm
-
58605249273 Upper armUpper arm
-
5940058 Locking screw M8 x 20Locking screw M8 x 20
-
6020005 WasherWasher
-
615446700 SleeveSleeve
-
625446701 SleeveSleeve
-
6346027 Idler Wheel blackIdler Wheel black
-
6440376 Locking screw M8 x 80Locking screw M8 x 80
-
65605350312 Shock assy, front arm. Includes items 65 thru 75Shock assy, front arm. Includes items 65 thru 75
-
65605350313 Shock assy, rear arm. Includes items 65 thru 75Shock assy, rear arm. Includes items 65 thru 75
-
6523184 Shock, front armShock, front arm
-
6523185 Shock, rear armShock, rear arm
-
6631094 Slide bearingSlide bearing
-
675346750 Spring stopperSpring stopper
-
68320006 Loctite 641Loctite 641
-
6925062 Spring, front armSpring, front arm
-
6925056 Spring, rear armSpring, rear arm
-
70230048 CamCam
-
71230049 Spring guideSpring guide
-
72230112 O-ringO-ring
-
73230111 HoseHose
-
75230114 ReservoirReservoir
-
765346754 ProtectorProtector
-
775446652 SleeveSleeve
-
7831013 ShimShim
-
7940052 Allen screw M6 x 20Allen screw M6 x 20
-
8131068 CushionCushion
-
82605449317 ShaftShaft
-
8331007 CirclipCirclip
-
8431091 ShimShim
-
8540265 Screw M10 x 45Screw M10 x 45
-
86605349168 Runner reinforcementRunner reinforcement
-
87605449400 Support shaftSupport shaft
-
8840828 Allen screw M8 x 35Allen screw M8 x 35
-
8920004 WasherWasher
-
90605351401 ClampClamp
-
91605351502 ClampClamp
-
92605350689 BracketBracket
