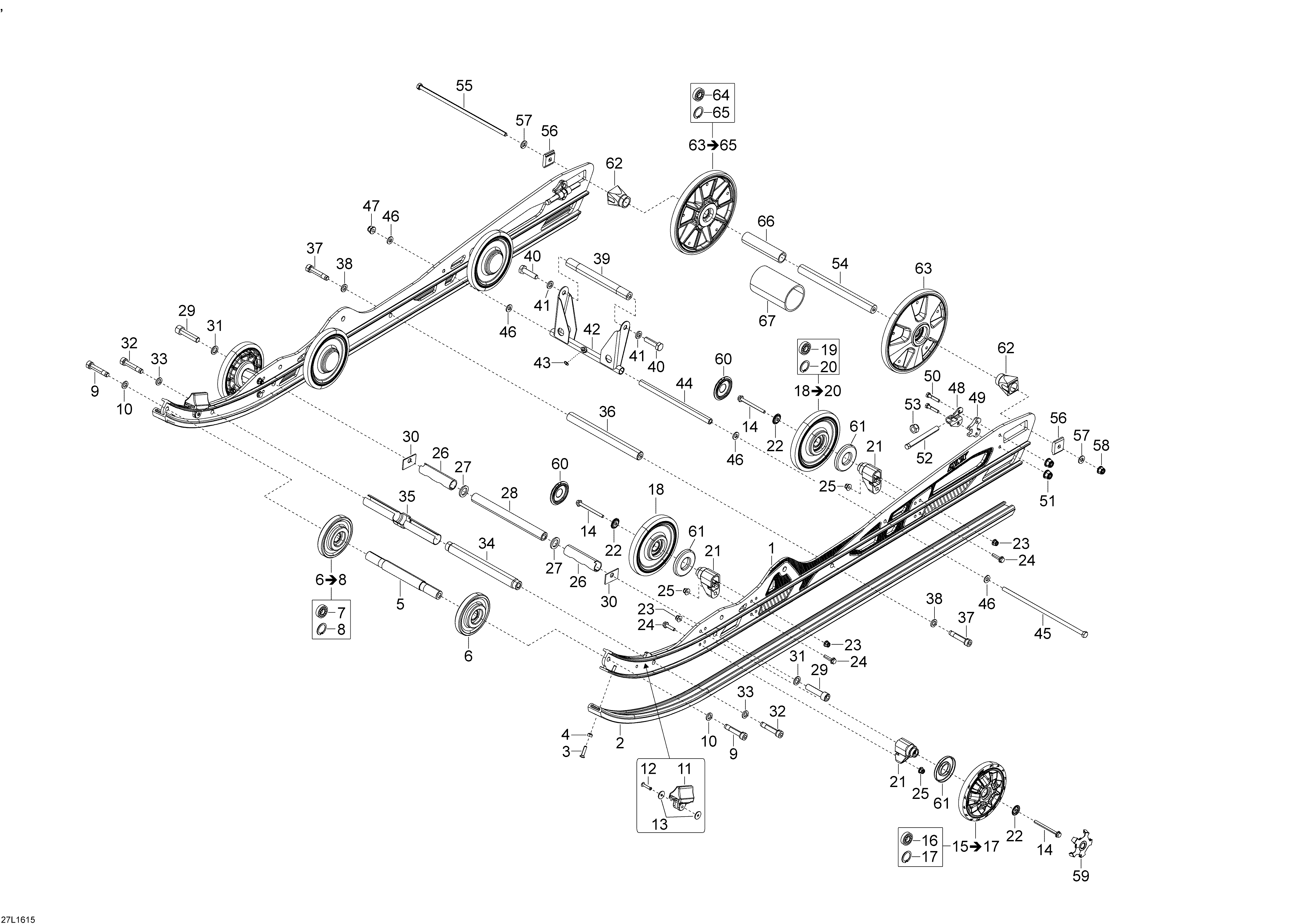

08- Rear Suspension A для BRP Lynx BoonDocker (2-Stroke) - 2016
-
№АртикулНазвание
-
1503194232 LH Runner. Model-3700LH Runner. Model-3700
-
1503194236 LH Runner. Model-3900LH Runner. Model-3900
-
1503194233 RH Runner. Model-3700RH Runner. Model-3700
-
1503194237 RH Runner. Model-3900RH Runner. Model-3900
-
2503193170 Slider Shoe. Model-3700Slider Shoe. Model-3700
-
2503194493 Slider Shoe. Model-3900Slider Shoe. Model-3900
-
3208562531 Screw M6 x 25Screw M6 x 25
-
4232561434 Elastic Stop Nut M6Elastic Stop Nut M6
-
5503192842 Front Wheel ShaftFront Wheel Shaft
-
6503192611 Wheel 100mm. Includes 6 To 8Wheel 100mm. Includes 6 To 8
-
7503190396 Ball BearingBall Bearing
-
9205504544 Socket Screw M10 x 45Socket Screw M10 x 45
-
10503192496 WasherWasher
-
11503192106 Rubber StopperRubber Stopper
-
12293150142 Pop Rivet 3/16''Pop Rivet 3/16''
-
13503191273 WasherWasher
-
14207667056 Hex. Flange Screw M6 x 70Hex. Flange Screw M6 x 70
-
15503193734 Wheel 141mm. Includes 15 To 17Wheel 141mm. Includes 15 To 17
-
16503190396 Ball BearingBall Bearing
-
18503191316 Wheel 141mm. Includes 18 To 20Wheel 141mm. Includes 18 To 20
-
19503190396 Ball BearingBall Bearing
-
20415129371 CirclipCirclip
-
21503193894 SupportSupport
-
22503191820 Cup WasherCup Washer
-
23233261466 Elastic Flange Nut M6Elastic Flange Nut M6
-
24207662556 Hex. Flange Screw M6 x 25Hex. Flange Screw M6 x 25
-
25233261466 Elastic Flange Nut M6Elastic Flange Nut M6
-
26605349896 SleeveSleeve
-
2731013 Shim RingShim Ring
-
28605350690 ShaftShaft
-
29205525554 Socket HD Screw M12 x 55Socket HD Screw M12 x 55
-
30605449294 Support PlateSupport Plate
-
32205505054 Socket HD Screw M10 x 50Socket HD Screw M10 x 50
-
33503192496 WasherWasher
-
34605353958 ShaftShaft
-
35605355096 Limiter Strap RetainerLimiter Strap Retainer
-
365343471 ShaftShaft
-
37205505054 Socket HD Screw M10 x 50Socket HD Screw M10 x 50
-
38503192496 WasherWasher
-
39503193638 Lower ShaftLower Shaft
-
40207204044 Hex. Cap Screw M10 x 40Hex. Cap Screw M10 x 40
-
41503192496 WasherWasher
-
42503194342 Rear SwingRear Swing
-
43408200700 Grease FittingGrease Fitting
-
44503189156 Pivot AxlePivot Axle
-
45503192440 Bolt M8 x 248Bolt M8 x 248
-
46503192494 WasherWasher
-
47233281466 Elastic Flange Nut M8Elastic Flange Nut M8
-
48503192583 TensionerTensioner
-
49503193250 SpacerSpacer
-
50207063054 Hex. Cap Screw M6 x 30Hex. Cap Screw M6 x 30
-
51233261466 Elastic Flange Nut M6Elastic Flange Nut M6
-
52230100054 Hex. Cap Screw M10 x 100Hex. Cap Screw M10 x 100
-
53233601466 Elastic Locking Nut M10Elastic Locking Nut M10
-
54503194105 Rear AxleRear Axle
-
55503194069 Bolt M8 x 261Bolt M8 x 261
-
56503194412 Axle SliderAxle Slider
-
57250200159 Spring WasherSpring Washer
-
58233281466 Elastic Flange Nut M8Elastic Flange Nut M8
-
59503193735 Black Wheel CapBlack Wheel Cap
-
60503192771 Black Wheel CapBlack Wheel Cap
-
61503190434 Labyrinth SealLabyrinth Seal
-
62503190428 SpacerSpacer
-
63503193760 Wheel 200mm. Includes 63 To 65Wheel 200mm. Includes 63 To 65
-
64503190396 Ball BearingBall Bearing
-
65415129371 CirclipCirclip
-
66503191263 SpacerSpacer
-
67503193097 BushingBushing
