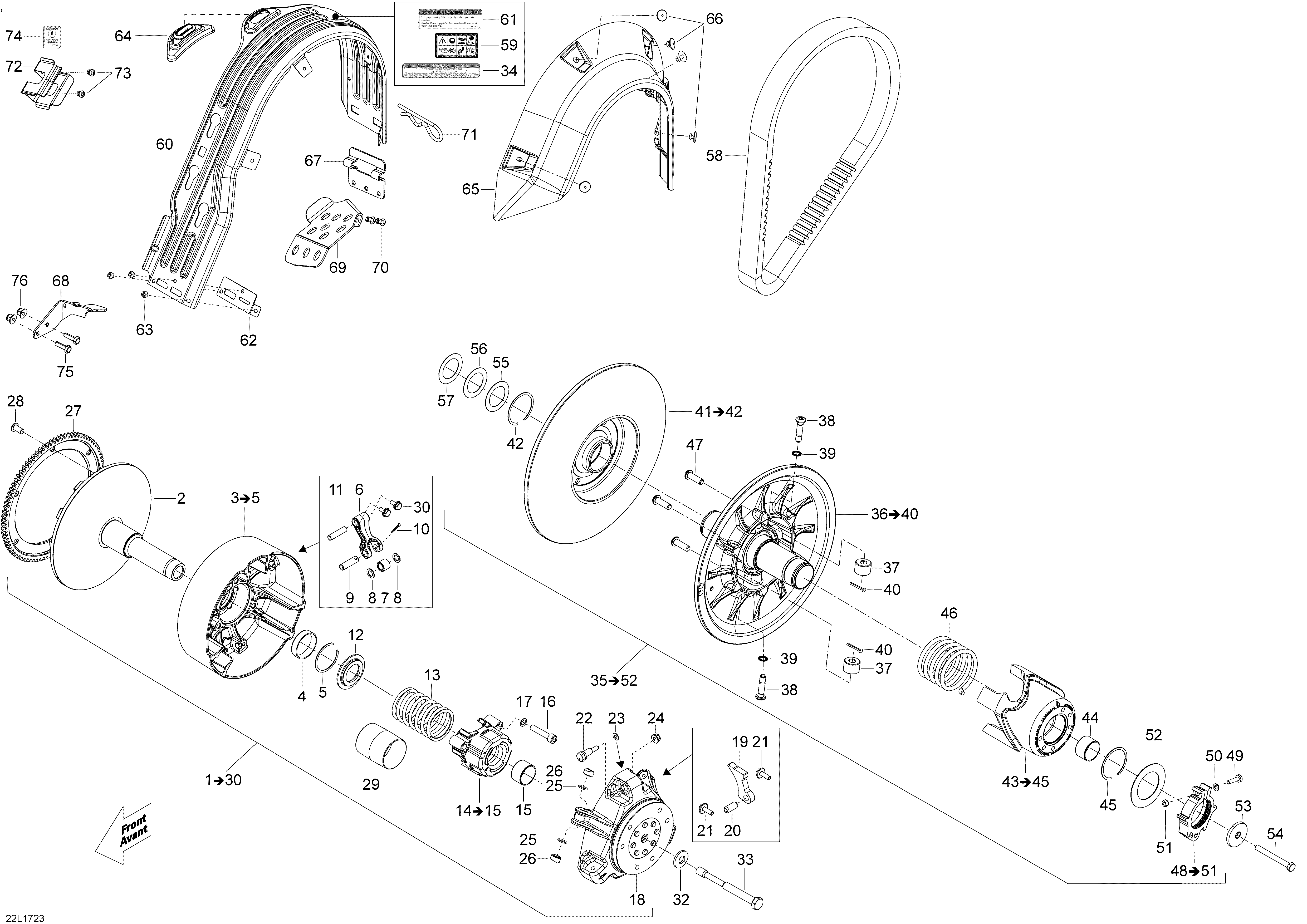

05- Pulley System для BRP Lynx 69 YETI ARMY, 2017 - 2017
-
№АртикулНазвание
-
2417222937 Fixed Flange Ass'yFixed Flange Ass'y
-
3417222181 Sliding Flange Ass'y. Includes 3 To 5Sliding Flange Ass'y. Includes 3 To 5
-
4417222758 BushingBushing
-
5293370037 CirclipCirclip
-
6417222671 Lever Ass'yLever Ass'y
-
7417222947 Roller Ass'yRoller Ass'y
-
8417004302 Stopper WasherStopper Washer
-
9417222594 PinPin
-
10250400060 Cotter PinCotter Pin
-
11417223164 Lever AxleLever Axle
-
12417222312 Spring SeatSpring Seat
-
13414993000 Spring (Yellow / Red, 445-756N / 100-170lbs)Spring (Yellow / Red, 445-756N / 100-170lbs)
-
14417007500 Spring Cover Ass'y. Includes 14 To 15Spring Cover Ass'y. Includes 14 To 15
-
15417009204 BushingBushing
-
16205084044 Socket Head Screw M8 x 40Socket Head Screw M8 x 40
-
17250200009 Lock Washer 8mmLock Washer 8mm
-
18417223669 Governor Cup Ass'yGovernor Cup Ass'y
-
19417222444 Ramp (600)Ramp (600)
-
20250400050 Spring PinSpring Pin
-
21250000418 Hex. Flange Screw M6 x 18Hex. Flange Screw M6 x 18
-
22417223501 Calibration ScrewCalibration Screw
-
23417005600 WasherWasher
-
24233261414 Hex. Flange Nut M6Hex. Flange Nut M6
-
25732401030 O-RingO-Ring
-
26417223271 Slider ShoeSlider Shoe
-
27417223738 Ring GearRing Gear
-
28250000533 Torx Screw M8 x 16Torx Screw M8 x 16
-
29417009205 GuardGuard
-
30250000412 Hex. Flange Screw M6 x 12Hex. Flange Screw M6 x 12
-
30250000416 Hex. Flange Screw M6 x 16Hex. Flange Screw M6 x 16
-
32250200144 Spring WasherSpring Washer
-
33417120000 Drive Pulley BoltDrive Pulley Bolt
-
34516005503 Drive Pulley Bolt DecalDrive Pulley Bolt Decal
-
36417127466 Fixed Flange Ass'y. Includes 36 To 40Fixed Flange Ass'y. Includes 36 To 40
-
37417127189 RollerRoller
-
38417127294 StudStud
-
39250200009 Lock Washer M8Lock Washer M8
-
40250400063 Spring Pin M3 x 30Spring Pin M3 x 30
-
41417127366 Sliding Flange Ass'y. Includes 41 To 42Sliding Flange Ass'y. Includes 41 To 42
-
42293370049 CirclipCirclip
-
43417127411 Cam Ass'y (40?). Includes 43 To 45Cam Ass'y (40?). Includes 43 To 45
-
44417127318 BushingBushing
-
45293370049 CirclipCirclip
-
46417127243 Spring (White / White, 476-705N / 107-158lbs)Spring (White / White, 476-705N / 107-158lbs)
-
47250000707 Hex. Button Head Screw M8 x 25Hex. Button Head Screw M8 x 25
-
48415129604 Pulley Adjuster Ass'y. Includes 48 To 51Pulley Adjuster Ass'y. Includes 48 To 51
-
49205052544 Socket Head Screw M5 x 25Socket Head Screw M5 x 25
-
50234051410 Flat Washer M5Flat Washer M5
-
51232551414 Elastic Stop Nut M5Elastic Stop Nut M5
-
52417127155 WasherWasher
-
53517302322 Strength WasherStrength Washer
-
54207287544 Hex. Cap Screw M8 x 75Hex. Cap Screw M8 x 75
-
55417300252 Spacer (1.91/2.21mm). (Adjustment Part, Use If Needed)Spacer (1.91/2.21mm). (Adjustment Part, Use If Needed)
-
56417300265 Spacer (0.91/1.12mm). (Adjustment Part, Use If Needed)Spacer (0.91/1.12mm). (Adjustment Part, Use If Needed)
-
57504112000 Shim. (Adjustment Part, Use If Needed)Shim. (Adjustment Part, Use If Needed)
-
58417300383 Drive BeltDrive Belt
-
59516003919 Warning LabelWarning Label
-
60417300357 Belt GuardBelt Guard
-
61516006900 Belt Guard Security DecalBelt Guard Security Decal
-
62417300380 ReinforcementReinforcement
-
63390909200 RivetRivet
-
64417300381 GuideGuide
-
65417300356 Side ProtectorSide Protector
-
66293150103 Pop Rivet 3/16Pop Rivet 3/16
-
67417300413 Belt Guard BracketBelt Guard Bracket
-
68417300451 BracketBracket
-
69518327035 Brake Hose CoverBrake Hose Cover
-
70293150163 RivetRivet
-
71114045200 Hair PinHair Pin
-
72517281905 Drive Belt BracketDrive Belt Bracket
-
73390909100 RivetRivet
-
74516005511 Belt DecalBelt Decal
-
75207162044 Hex. Cap Screw M6 x 20Hex. Cap Screw M6 x 20
-
76233261414 Elastic Flange Nut M6Elastic Flange Nut M6
