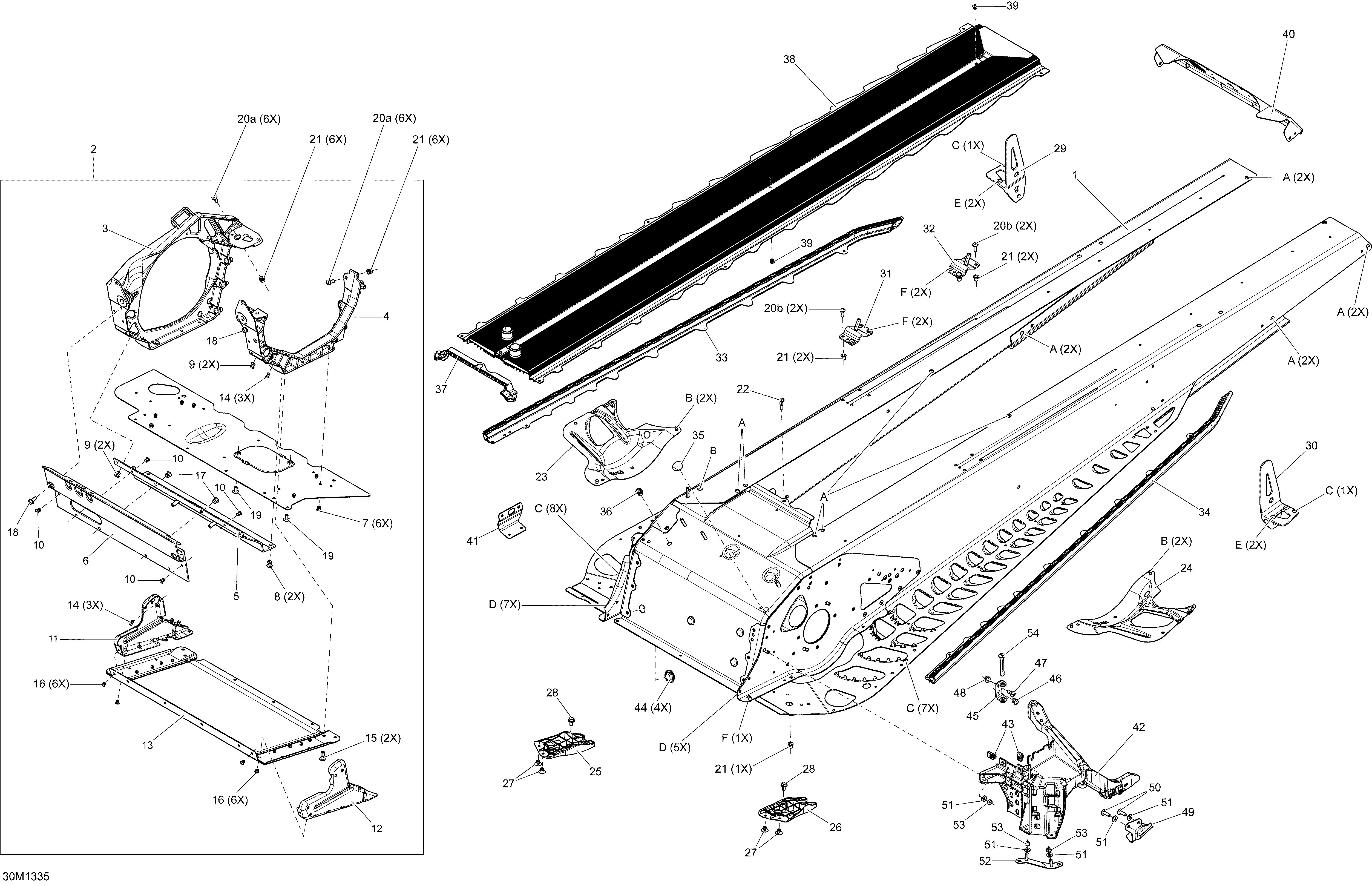

09- Frame для BRP Ski-Doo TUNDRA LT 600 ACE (4-TEMPS) XP - 2013
-
№АртикулНазвание
-
1415129754 Frame Ass'y, 154''. Includes 1 to FFrame Ass'y, 154''. Includes 1 to F
-
2518327006 E-Module. Includes 2 to 19E-Module. Includes 2 to 19
-
3518326328 RH Side MemberRH Side Member
-
4518326330 LH Side MemberLH Side Member
-
5518326198 Front MemberFront Member
-
6518326140 Engine SupportEngine Support
-
7293150144 Stavex RivetStavex Rivet
-
8293150120 Hemlock Rivet 6.5 mmHemlock Rivet 6.5 mm
-
9293150119 Hemlock Rivet, 6.5 mmHemlock Rivet, 6.5 mm
-
10293150144 Stavex RivetStavex Rivet
-
11518325949 RH Front MemberRH Front Member
-
12518325950 LH Front MemberLH Front Member
-
13518325951 Front Bottom PlateFront Bottom Plate
-
14390909100 Avex RivetAvex Rivet
-
15293150182 Monobolt Rivet 6.4Monobolt Rivet 6.4
-
16390909200 Avex RivetAvex Rivet
-
17293150119 Hemlock Rivet, 6.5 mmHemlock Rivet, 6.5 mm
-
18210261680 Hex. Flanged Screw M6 X 16Hex. Flanged Screw M6 X 16
-
19250000325 Torx Truss Screw M6 X 12Torx Truss Screw M6 X 12
-
20a207662044 Hex. Flanged Screw M6 X 20Hex. Flanged Screw M6 X 20
-
20b207661644 Hex. Flanged Screw M6 X 16Hex. Flanged Screw M6 X 16
-
21233261414 Hex. Flanged Elastic Nut M6Hex. Flanged Elastic Nut M6
-
22207662044 Hex. Flanged Screw M6 X 20Hex. Flanged Screw M6 X 20
-
23518324874 RH ReinforcementRH Reinforcement
-
24518324875 LH ReinforcementLH Reinforcement
-
25518325782 RH DeflectorRH Deflector
-
26518325783 LH DeflectorLH Deflector
-
27293150104 Pop Rivet 3/16''Pop Rivet 3/16''
-
28207561244 Hex. Flanged Screw M6 X 12, Scotch GripHex. Flanged Screw M6 X 12, Scotch Grip
-
29518325955 RH Slide BracketRH Slide Bracket
-
30518325956 LH Slide BracketLH Slide Bracket
-
31518325973 RH Rear BaseRH Rear Base
-
32518325974 LH Rear BaseLH Rear Base
-
33518325159 RH RollerRH Roller
-
34518325160 LH RollerLH Roller
-
35518325560 Adhesive PatchAdhesive Patch
-
36415107300 InsertInsert
-
37518326656 SealSeal
-
38518326692 Rear Radiator Ass'y, 154''. Inclus 38 a 39Rear Radiator Ass'y, 154''. Inclus 38 a 39
-
39293150144 Stavex RivetStavex Rivet
-
40518327105 Rear CapRear Cap
-
41518326482 RH SupportRH Support
-
42518326820 LH StirupLH Stirup
-
43250000079 Panel Nut M5 X 0.8Panel Nut M5 X 0.8
-
44293730052 Plug, BlackPlug, Black
-
45518326961 U-AttachU-Attach
-
46293150147 Hemlock RivetHemlock Rivet
-
47250000534 Tork Screw M6 X 16Tork Screw M6 X 16
-
48233061414 Hex. Flanged Nut M6Hex. Flanged Nut M6
-
49518326960 SupportSupport
-
50250000536 Tork Screw M6 X 18Tork Screw M6 X 18
-
51250200039 Flat WasherFlat Washer
-
52518326986 AttachAttach
-
53232561414 Elastic Stop Nut M6Elastic Stop Nut M6
-
54250000535 Tork Screw M8 X 55Tork Screw M8 X 55
-
A390909200 Avex RivetAvex Rivet
-
B390909100 Avex RivetAvex Rivet
-
C293150144 Stavex RivetStavex Rivet
-
D293150146 Henrob RivetHenrob Rivet
-
E293150147 Hemlock RivetHemlock Rivet
-
F293150174 Hemlock Rivet, 6.4 mmHemlock Rivet, 6.4 mm
