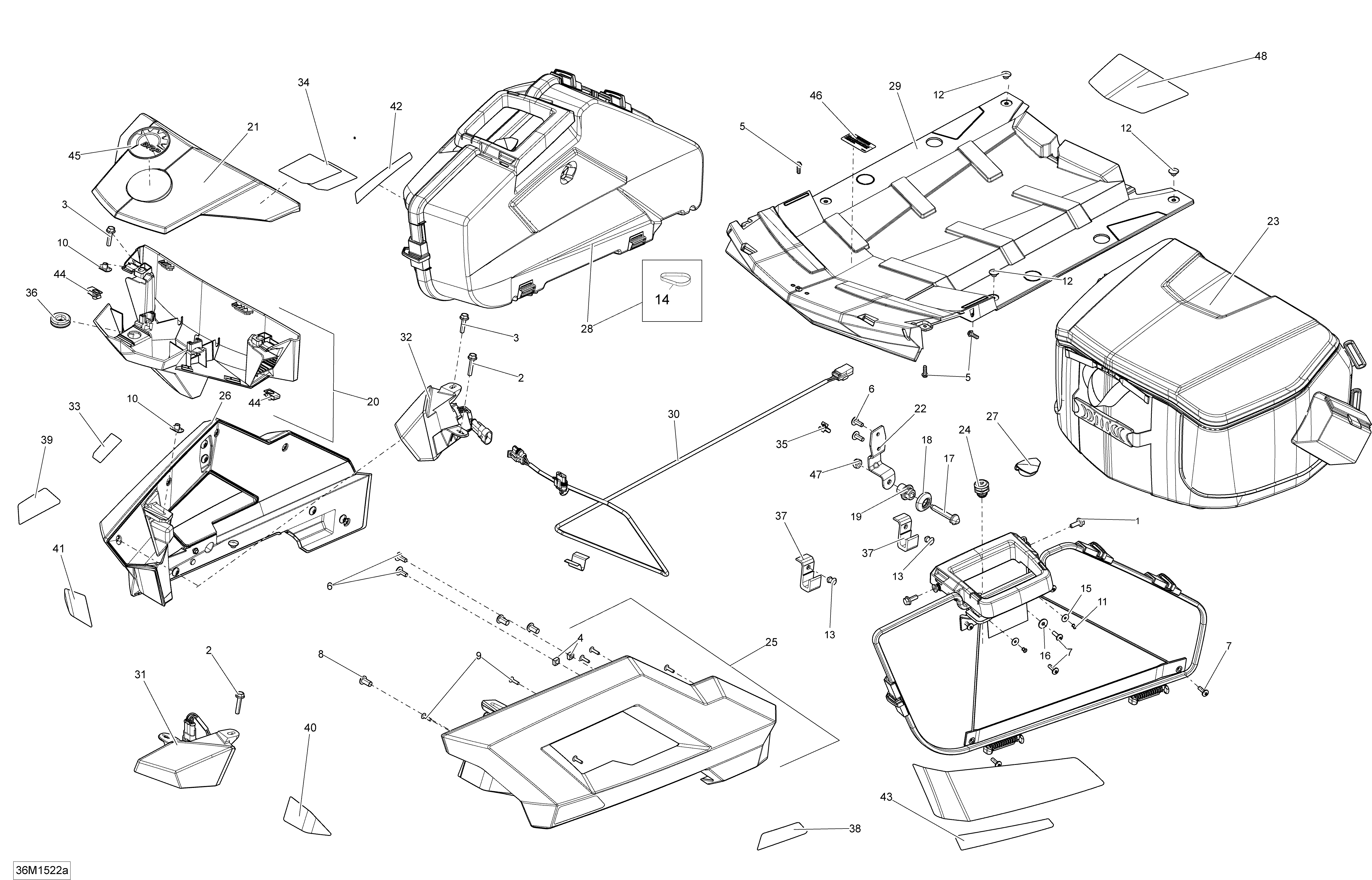

09- Luggage Rack SE_36M1522a для BRP Ski-Doo Grand Touring SE 1200 XR137 - 2015
-
№АртикулНазвание
-
1207561644 Hex. Flanged Screw M6 X 16, Scotch GripHex. Flanged Screw M6 X 16, Scotch Grip
-
1207561644 Hex. Flanged Screw M6 X 16, Scotch GripHex. Flanged Screw M6 X 16, Scotch Grip
-
2207563044 Hex. Flanged Screw M6 X 30, Scotch GripHex. Flanged Screw M6 X 30, Scotch Grip
-
3207662584 Hex. Flanged Screw M6 X 25Hex. Flanged Screw M6 X 25
-
4232862412 Square Nut M6Square Nut M6
-
4232862412 Square Nut M6Square Nut M6
-
5241151640 Hex. Flanged Screw K50 X 16Hex. Flanged Screw K50 X 16
-
6250000129 Torx Screw M6 X 16Torx Screw M6 X 16
-
7250000146 Truss Head Torx Screw K50 X 16Truss Head Torx Screw K50 X 16
-
7250000146 Truss Head Torx Screw K50 X 16Truss Head Torx Screw K50 X 16
-
8250000243 Torx Screw M8 X 16, Scotch GripTorx Screw M8 X 16, Scotch Grip
-
9250000294 Torx Screw K40 X 16Torx Screw K40 X 16
-
9250000294 Torx Screw K40 X 16Torx Screw K40 X 16
-
10293100003 Nut M6Nut M6
-
11293150006 Pop Rivet 1/8''Pop Rivet 1/8''
-
11293150006 Pop Rivet 1/8''Pop Rivet 1/8''
-
12293150103 Black Pop Rivet 3/16''Black Pop Rivet 3/16''
-
13293150147 Hemlock RivetHemlock Rivet
-
14293750001 Tie-Rap 94 mmTie-Rap 94 mm
-
15391301000 WasherWasher
-
15391301000 WasherWasher
-
16391301600 WasherWasher
-
16391301600 WasherWasher
-
17511000337 Suitcase StudSuitcase Stud
-
18511000358 Rubber BumperRubber Bumper
-
19511000423 Stud NutStud Nut
-
20511000530 Rack Ass'yRack Ass'y
-
21511000545 CoverCover
-
22511000580 Saddle Bag Lug SupportSaddle Bag Lug Support
-
23860200174 Rear Travel BagRear Travel Bag
-
24511000599 LockLock
-
25511000631 RH Arm Ass'yRH Arm Ass'y
-
26511000632 LH Arm Ass'yLH Arm Ass'y
-
27511000639 Black Sealing CapBlack Sealing Cap
-
27511000639 Black Sealing CapBlack Sealing Cap
-
28511001012 RH BagRH Bag
-
28511001013 LH BagLH Bag
-
29511000861 Radiator CoverRadiator Cover
-
30515176634 Harness RackHarness Rack
-
31515176849 RH Tail Light Ass'yRH Tail Light Ass'y
-
32515176850 LH Tail Light Ass'yLH Tail Light Ass'y
-
33516004585 Warning Decal, SecurityWarning Decal, Security
-
34516004603 Warning Decal, SecurityWarning Decal, Security
-
35517302785 ClipClip
-
36517303756 GrommetGrommet
-
37518325618 Support PlateSupport Plate
-
38520000729 Red RH Rear ReflectorRed RH Rear Reflector
-
39520000730 Red LH Rear ReflectorRed LH Rear Reflector
-
40520000731 Red RH Rear ReflectorRed RH Rear Reflector
-
41520000732 Red LH Rear ReflectorRed LH Rear Reflector
-
42520000756 Red LH Rear ReflectorRed LH Rear Reflector
-
43520000757 Red RH Rear ReflectorRed RH Rear Reflector
-
44250100113 Panel Nut, M6 X 1.0Panel Nut, M6 X 1.0
-
45219903609 Logo BRP, 68 mmLogo BRP, 68 mm
-
46516005523 Warning DecalWarning Decal
-
47232581200 Hex. Elastic Nut M8, BrassHex. Elastic Nut M8, Brass
-
48516006674 Bag DecalBag Decal
