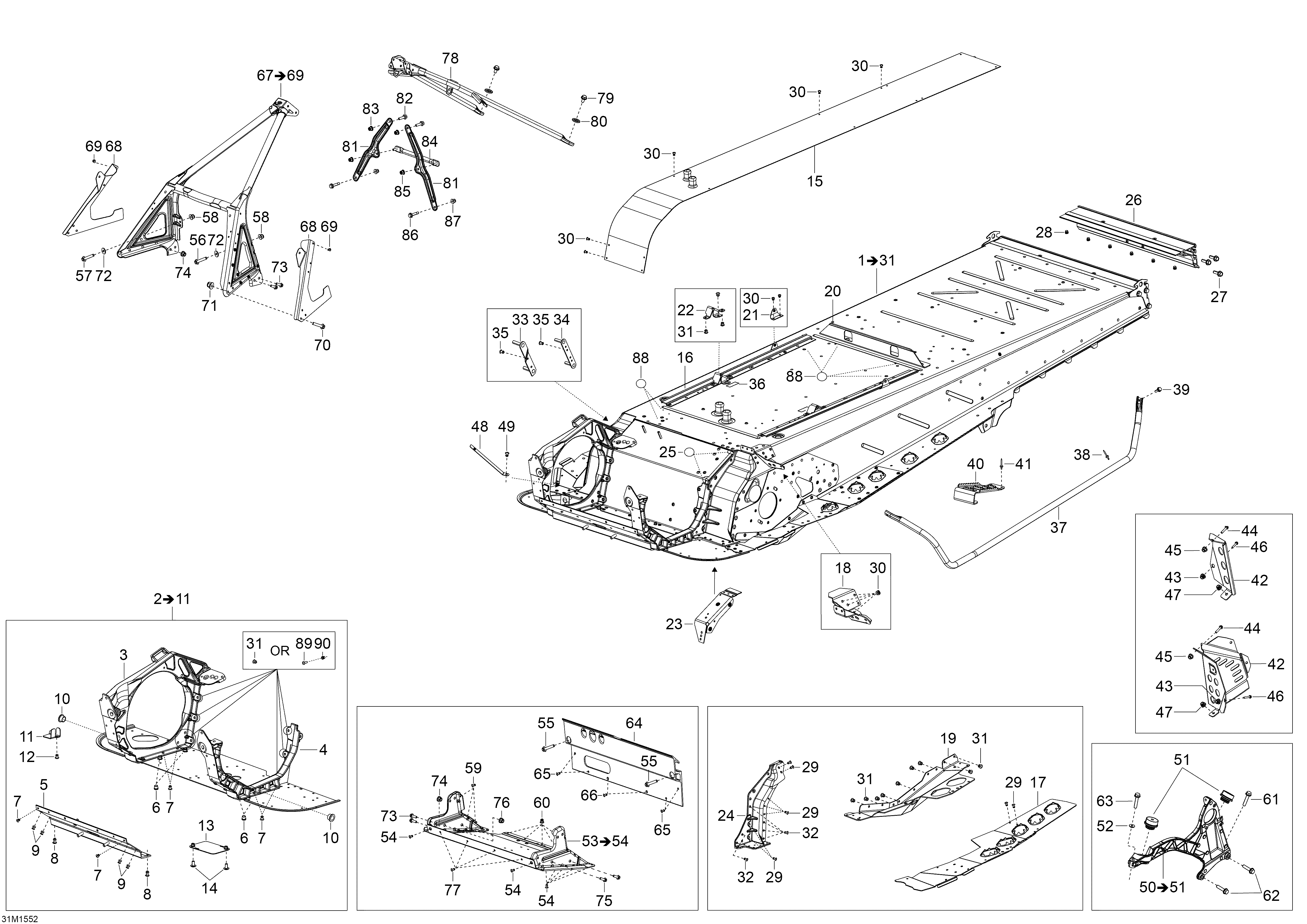

09- Frame _31M1552 для BRP Ski-Doo Skandic SWT 900 ACE - 2015
-
№АртикулНазвание
-
1518328207 Frame. Includes 1 To 31Frame. Includes 1 To 31
-
2518328188 Module E. Includes 2 To 11Module E. Includes 2 To 11
-
3518326328 RH Side MemberRH Side Member
-
4518326330 LH Side MemberLH Side Member
-
5518326198 Front MemberFront Member
-
6605636002 Clinch Nut Hexsert M8Clinch Nut Hexsert M8
-
7390909100 Avex RivetAvex Rivet
-
8293150120 Hemlock Rivet 6.5 mmHemlock Rivet 6.5 mm
-
9293150119 Hemlock Rivet, 6.5 mmHemlock Rivet, 6.5 mm
-
10505072690 Leg CushionLeg Cushion
-
11518327983 Muffler SupportMuffler Support
-
12293150163 Rivet Hucklok 4,8 mm HKLP-R6-5GATRivet Hucklok 4,8 mm HKLP-R6-5GAT
-
13518328317 Oil PlateOil Plate
-
14250000325 Torx Truss Screw M6 X 12Torx Truss Screw M6 X 12
-
15509000867 Tunnel RadiatorTunnel Radiator
-
16518326107 Fastening railFastening rail
-
17518328440 LH FootrestLH Footrest
-
17518328441 RH FootrestRH Footrest
-
18518327884 Fastening BracketFastening Bracket
-
20518327003 Battery SupportBattery Support
-
21518327457 Seat Box BracketSeat Box Bracket
-
22518326109 Support Tube Bracket LHSupport Tube Bracket LH
-
22518326110 Support Tube Bracket RHSupport Tube Bracket RH
-
23518328096 Clinch Nut PlateClinch Nut Plate
-
24518325643 Frame Corner LHFrame Corner LH
-
24518325644 Frame Corner RHFrame Corner RH
-
25518325560 Adhesive PatchAdhesive Patch
-
26518325645 Rear ProfileRear Profile
-
27207582586 Hex. Flanged Screw M8 X 25, Scotch GripHex. Flanged Screw M8 X 25, Scotch Grip
-
28293150174 Hemlock Rivet, 6.4 mmHemlock Rivet, 6.4 mm
-
29390909100 Avex RivetAvex Rivet
-
30390909200 Avex RivetAvex Rivet
-
31293150119 Hemlock Rivet, 6.5 mmHemlock Rivet, 6.5 mm
-
32293150183 RivetRivet
-
33518326123 Gearbox Front PlateGearbox Front Plate
-
34518326124 Gearbox Rear PlateGearbox Rear Plate
-
35390402200 Pop Rivet 3/16''Pop Rivet 3/16''
-
36518326357 Rubber CoverRubber Cover
-
37518327595 Footboard Support Tube LHFootboard Support Tube LH
-
37518327596 Footboard Support Tube RHFootboard Support Tube RH
-
38390909100 Avex RivetAvex Rivet
-
39207662056 Screw Hex. Flange M6 x 20Screw Hex. Flange M6 x 20
-
40520000492 FootrestFootrest
-
41390909100 Avex RivetAvex Rivet
-
42518328567 LH Toe HoldLH Toe Hold
-
42518328570 RH Toe HoldRH Toe Hold
-
43605636003 Clinch Nut M6 HexsertClinch Nut M6 Hexsert
-
44207662056 Screw Hex. Flange M6 x 20Screw Hex. Flange M6 x 20
-
45233261414 Hex. Flanged Elastic Nut M6Hex. Flanged Elastic Nut M6
-
46250000721 Torx ScrewTorx Screw
-
47233261414 Hex. Flanged Elastic Nut M6Hex. Flanged Elastic Nut M6
-
48514054828 Spring BracketSpring Bracket
-
49390909200 Avex RivetAvex Rivet
-
50518327535 Brace Ass'y. Includes 50 To 51Brace Ass'y. Includes 50 To 51
-
51512060295 Rubber MountRubber Mount
-
52234281474 Conical Spring Washer M8Conical Spring Washer M8
-
53518326213 S Module. Includes 53 To 54S Module. Includes 53 To 54
-
54390909200 Avex RivetAvex Rivet
-
55210262080 Hex. Forming Screw M6 X 20Hex. Forming Screw M6 X 20
-
56207662544 Hex. Flanged Screw M6 X 25Hex. Flanged Screw M6 X 25
-
57207662544 Hex. Flanged Screw M6 X 25Hex. Flanged Screw M6 X 25
-
58233261414 Hex. Flanged Elastic Nut M6Hex. Flanged Elastic Nut M6
-
59390909100 Avex RivetAvex Rivet
-
60390909200 Avex RivetAvex Rivet
-
61207582586 Hex. Flanged Screw M8 X 25, Scotch GripHex. Flanged Screw M8 X 25, Scotch Grip
-
62207583586 Hex. Flanged Screw M8 X 35, Scotch GripHex. Flanged Screw M8 X 35, Scotch Grip
-
63207584044 Hex. Flanged Screw M8 X 40, Scotch GripHex. Flanged Screw M8 X 40, Scotch Grip
-
64518326140 Engine SupportEngine Support
-
65390909100 Avex RivetAvex Rivet
-
66293150119 Hemlock Rivet, 6.5 mmHemlock Rivet, 6.5 mm
-
67518327004 Front Member Assy. Includes 67 To 69Front Member Assy. Includes 67 To 69
-
68502007077 Bumper Fastener LHBumper Fastener LH
-
68502007078 Bumper Fastener RHBumper Fastener RH
-
69390909200 Avex RivetAvex Rivet
-
70207662044 Hex. Flanged Screw M6 X 20Hex. Flanged Screw M6 X 20
-
71233261414 Hex. Flanged Elastic Nut M6Hex. Flanged Elastic Nut M6
-
72224061201 Flat WasherFlat Washer
-
73207662044 Hex. Flanged Screw M6 X 20Hex. Flanged Screw M6 X 20
-
74233261414 Hex. Flanged Elastic Nut M6Hex. Flanged Elastic Nut M6
-
75207662044 Hex. Flanged Screw M6 X 20Hex. Flanged Screw M6 X 20
-
76233261414 Hex. Flanged Elastic Nut M6Hex. Flanged Elastic Nut M6
-
77390909200 Avex RivetAvex Rivet
-
78518326103 Upper Support Tube WeldedUpper Support Tube Welded
-
79207662056 Screw Hex. Flange M6 x 20Screw Hex. Flange M6 x 20
-
81518326848 Upper Column SupportUpper Column Support
-
82207662056 Screw Hex. Flange M6 x 20Screw Hex. Flange M6 x 20
-
83233261414 Hex. Flanged Elastic Nut M6Hex. Flanged Elastic Nut M6
-
84518326355 Center Column SupportCenter Column Support
-
85233261414 Hex. Flanged Elastic Nut M6Hex. Flanged Elastic Nut M6
-
86207662556 Hex. Flange Screw M6 X 25Hex. Flange Screw M6 X 25
-
87233261414 Hex. Flanged Elastic Nut M6Hex. Flanged Elastic Nut M6
-
88518325560 Adhesive PatchAdhesive Patch
-
89207662044 Hex. Flanged Screw M6 X 20Hex. Flanged Screw M6 X 20
-
90233261414 Hex. Flanged Elastic Nut M6Hex. Flanged Elastic Nut M6
