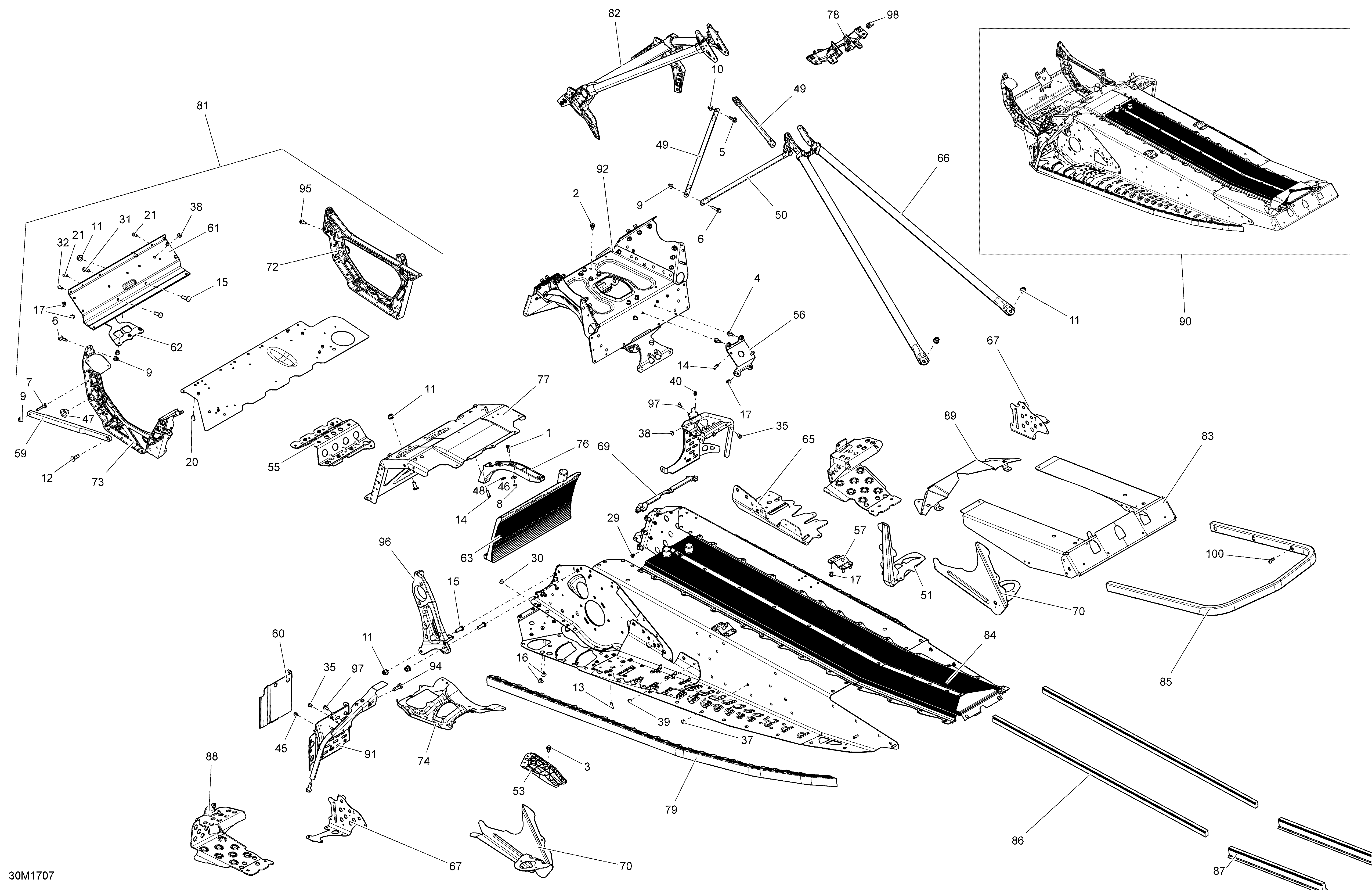

09- Frame для BRP Ski-Doo MXZ 600 RS - 2017
-
№АртикулНазвание
-
1207152044 Hex. Screw M5 X 20Hex. Screw M5 X 20
-
2207561044 Flanged Screw M6 X 10, Scotch GripFlanged Screw M6 X 10, Scotch Grip
-
3207561244 Hex. Flanged Screw M6 X 12, Scotch GripHex. Flanged Screw M6 X 12, Scotch Grip
-
4207661644 Hex. Flanged Screw M6 X 16Hex. Flanged Screw M6 X 16
-
5207662044 Hex. Flanged Screw M6 X 20Hex. Flanged Screw M6 X 20
-
6207662544 Hex. Flanged Screw M6 X 25Hex. Flanged Screw M6 X 25
-
7207563034 Hex. Flanged Screw M6 X 30, Scotch GripHex. Flanged Screw M6 X 30, Scotch Grip
-
8233251434 Flanged Elastic Nut M5Flanged Elastic Nut M5
-
9233261414 Hex. Flanged Elastic Nut M6Hex. Flanged Elastic Nut M6
-
10233261416 Elastic Flanged Nut M6Elastic Flanged Nut M6
-
11233281414 Hex. Flanged Elastic Nut M8Hex. Flanged Elastic Nut M8
-
12250000143 Torx Screw M8 X 25, Scotch GripTorx Screw M8 X 25, Scotch Grip
-
13250000365 Torx Screw M6 X 16Torx Screw M6 X 16
-
14250300027 Clinch Stud M6 X 20Clinch Stud M6 X 20
-
15250300038 Clinch StudClinch Stud
-
16293150104 Pop Rivet 3/16''Pop Rivet 3/16''
-
17293150119 Hemlock Rivet, 6.5 mmHemlock Rivet, 6.5 mm
-
20293150120 Hemlock Rivet 6.5 mmHemlock Rivet 6.5 mm
-
21293150144 Stavex RivetStavex Rivet
-
29293150146 Henrob RivetHenrob Rivet
-
30293150174 Hemlock Rivet, 6.4 mmHemlock Rivet, 6.4 mm
-
31293150182 Monobolt Rivet 6.4Monobolt Rivet 6.4
-
32293150191 Monobolt Rivet, 4.8 mmMonobolt Rivet, 4.8 mm
-
35293450268 InsertInsert
-
37293730053 Black Dart 5 mmBlack Dart 5 mm
-
37293730047 Black Dart 8 mmBlack Dart 8 mm
-
37293730060 Black Dart 10 mmBlack Dart 10 mm
-
38293730042 Full Moon Dart 5 mmFull Moon Dart 5 mm
-
39390402200 Pop Rivet 3/16''Pop Rivet 3/16''
-
45390909200 Avex RivetAvex Rivet
-
46391301600 WasherWasher
-
47505073317 Leg CushionLeg Cushion
-
48517124300 WasherWasher
-
49518325114 Upper Column SupportUpper Column Support
-
50518325115 Center Column SupportCenter Column Support
-
51518325747 RH ReinforcementRH Reinforcement
-
51518325748 LH ReinforcementLH Reinforcement
-
53518325782 RH DeflectorRH Deflector
-
53518325783 LH DeflectorLH Deflector
-
55518325796 Link CrossLink Cross
-
56518325943 MAG Engine SupportMAG Engine Support
-
57518325973 RH Rear BaseRH Rear Base
-
57518325974 LH Rear BaseLH Rear Base
-
59518326118 LinkLink
-
60518326188 PlatePlate
-
61518326198 Front MemberFront Member
-
62518326466 Module ReinforcementModule Reinforcement
-
63518326486 Front RadiatorFront Radiator
-
65518326523 RH ReinforcementRH Reinforcement
-
65518326522 LH ReinforcementLH Reinforcement
-
65518327132 RH BracketRH Bracket
-
65518327131 LH BracketLH Bracket
-
66518326559 Rear MemberRear Member
-
67518326616 RH Front RetainerRH Front Retainer
-
67518326617 LH Front RetainerLH Front Retainer
-
69518326656 SealSeal
-
70518326766 RH Rear SupportRH Rear Support
-
70518326767 LH Rear SupportLH Rear Support
-
72518326795 RH MemberRH Member
-
73518326796 LH MemberLH Member
-
74518326937 RH ReinforcementRH Reinforcement
-
74518326938 LH ReinforcementLH Reinforcement
-
76518326973 Front ProtectorFront Protector
-
77518327097 Rear PanRear Pan
-
78518327145 Sub A SupportSub A Support
-
79518327187 RH RollerRH Roller
-
79518327188 LH RollerLH Roller
-
81518327567 Front E ModuleFront E Module
-
82518327565 Front MemberFront Member
-
83518327624 Rear CapRear Cap
-
84518327632 Rear Welded RadiatorRear Welded Radiator
-
85518327637 Black Rear BumperBlack Rear Bumper
-
86518328040 Front ProtectorFront Protector
-
87518328041 Rear ProtectorRear Protector
-
88518328106 RH FootrestRH Footrest
-
88518328107 LH FootrestLH Footrest
-
89518328263 Rear Light PlateRear Light Plate
-
90293150147 Hemlock RivetHemlock Rivet
-
90415130162 Racing - Frame Ass'yRacing - Frame Ass'y
-
91518328940 RH StirupRH Stirup
-
91518328528 LH StirupLH Stirup
-
92518328551 S-ModuleS-Module
-
94250000752 Torx Screw M8 X 25, Scotch GripTorx Screw M8 X 25, Scotch Grip
-
95210261650 Hex. Flanged Screw M6 X 16Hex. Flanged Screw M6 X 16
-
96518328346 Pulley SupportPulley Support
-
97250000767 Torx Truss Screw M6 X 12Torx Truss Screw M6 X 12
-
98250000079 Panel Nut M5 X 0.8Panel Nut M5 X 0.8
-
100250000779 Torx Screw M6 X 18, Scotch GripTorx Screw M6 X 18, Scotch Grip
