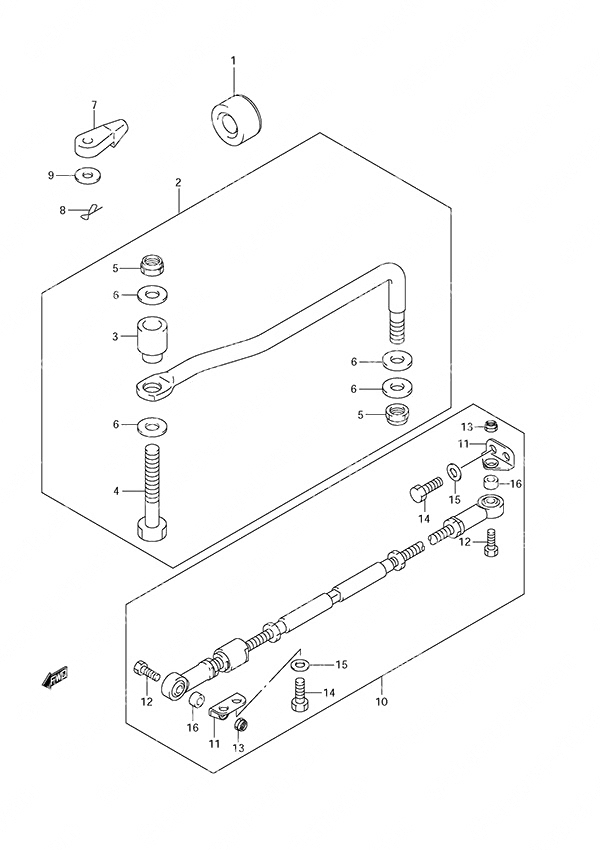

Fig. 45 - Drag Link для Suzuki DF 140A - 2013 года выпуска
-
№АртикулНазвание
-
141161-94400-000 Steering Cable SealSteering Cable Seal
-
267701-90J01-000 Drag Link AssemblyDrag Link Assembly
-
367721-99E00-000 • Drag Link Spacer• Drag Link Spacer
-
467725-99E00-000 • Drag Link Bolt• Drag Link Bolt
-
567726-99E00-000 • Lock Nut• Lock Nut
-
667728-99E00-000 • Washer• Washer
-
767467-89J01-000 Cable ConnectorCable Connector
-
809385-06012-000 ClipClip
-
909160-06055-000 Washer (7x12x1.0)Washer (7x12x1.0)
-
1067600-90J00-000 Tie Rod Kit (NLA)Tie Rod Kit (NLA)
-
1167631-90J00-000 • Tie Rod Bracket• Tie Rod Bracket
-
1267725-99E10-000 • Drag Link Bolt• Drag Link Bolt
-
1367726-99E00-000 • Lock Nut• Lock Nut
-
1409100-12081-000 • Bolt (12x25)• Bolt (12x25)
-
1509160-12066-000 • Washer (12.5x22x2.5)• Washer (12.5x22x2.5)
-
1609180-09022-000 • Tie Rod Spacer (NLA)• Tie Rod Spacer (NLA)
