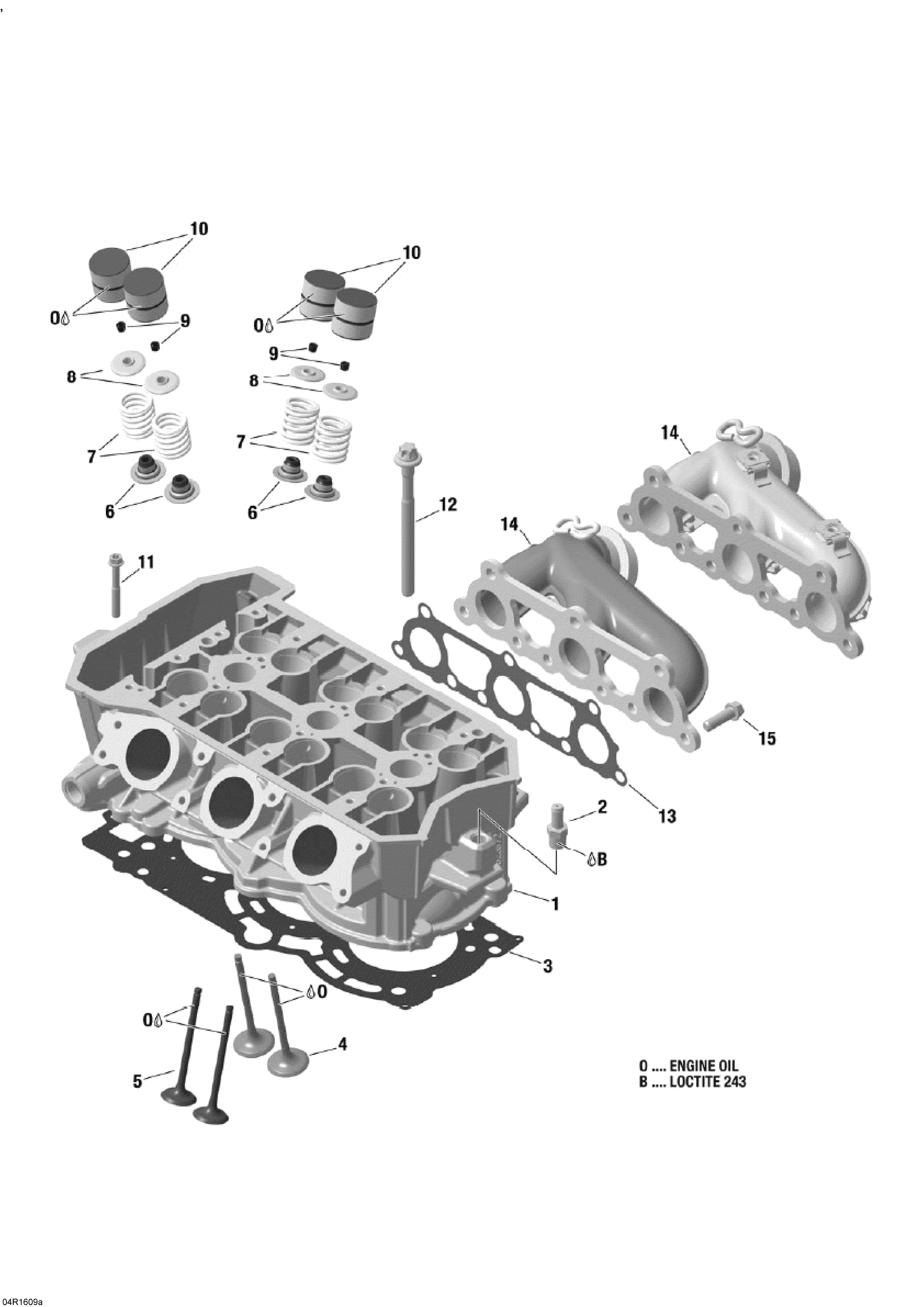

01- Cylinder Head And Exhaust Manifold - 900 ACE для BRP Lynx Adventure GT (4-Stroke) - 2016
-
№АртикулНазвание
-
1420623878 Cylinderhead Ass'yCylinderhead Ass'y
-
2420441420 Hose Nipple M12 x 1,5. Tightening Torque 15 Nm +/- 12%Hose Nipple M12 x 1,5. Tightening Torque 15 Nm +/- 12%
-
3420431812 Cylinder Head Gasket. Included In Gasket KitCylinder Head Gasket. Included In Gasket Kit
-
4420855130 Intake Valve (29mm)Intake Valve (29mm)
-
5420855140 Exhaust Valve (25mm)Exhaust Valve (25mm)
-
6420431671 Valve Stem Seal. Included In Gasket KitValve Stem Seal. Included In Gasket Kit
-
7420939540 Valve SpringValve Spring
-
8420855150 Valve Spring RetainerValve Spring Retainer
-
9420254630 Valve CotterValve Cotter
-
10420855164 Valve Lifter BucketValve Lifter Bucket
-
11420440324 Hex./Torx Flange Screw M6 x 45. Tightening Torque 9 Nm +/- 12%Hex./Torx Flange Screw M6 x 45. Tightening Torque 9 Nm +/- 12%
-
12420940945 Torx Screw M9 x 113. Tightening Torque 20 Nm +/- 12%, +120? +/- 5?. +120°+/- 5° ROTATION ANGLETorx Screw M9 x 113. Tightening Torque 20 Nm +/- 12%, +120? +/- 5?. +120°+/- 5° ROTATION ANGLE
-
13420431850 Gasket. Included In Gasket KitGasket. Included In Gasket Kit
-
14420673495 Exhaust ManifoldExhaust Manifold
-
15420440372 Hex./Torx Flange Screw M8 x 25. Tightening Torque 23 Nm +/- 12%Hex./Torx Flange Screw M8 x 25. Tightening Torque 23 Nm +/- 12%
