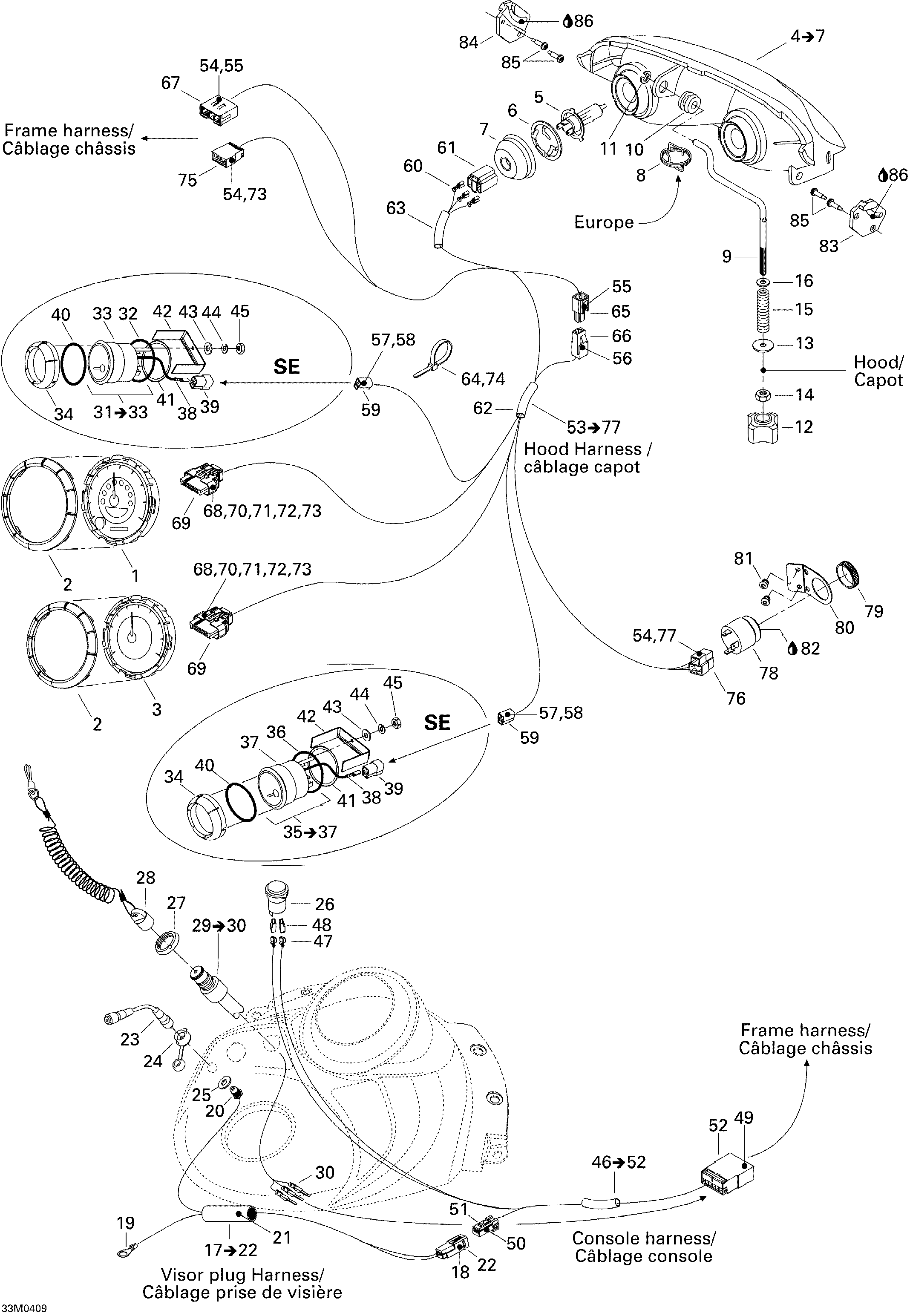

10- Electrical system для BRP Ski-Doo Legend V-1000 - 2004
-
№АртикулНазвание
-
1515176012 SpeedometerSpeedometer
-
2515175651 Gauge RingGauge Ring
-
3515176072 TachometerTachometer
-
4515175909 Halogen Headlamp. Includes items 4 to 7Halogen Headlamp. Includes items 4 to 7
-
5410504401 Halogen Bulb (60/55 W, 12 V)Halogen Bulb (60/55 W, 12 V)
-
6515175910 Bulb HolderBulb Holder
-
7515175911 CoverCover
-
8515175324 Spring. EuropeSpring. Europe
-
9515175920 Adjuster RodAdjuster Rod
-
10415100800 GrommetGrommet
-
11732610072 Push NutPush Nut
-
12515175548 HandleHandle
-
13224060251 WasherWasher
-
14232561414 Elastic Stop Nut M6Elastic Stop Nut M6
-
15415100600 SpringSpring
-
16234061410 Flat Washer 6 mmFlat Washer 6 mm
-
17515175964 Visor Plug Harness. Includes items 17 to 22Visor Plug Harness. Includes items 17 to 22
-
18515175232 Male TerminalMale Terminal
-
19515175172 Open BarrelOpen Barrel
-
20415096100 Visor PlugVisor Plug
-
21293740005 Vinyl Tape 3/4''Vinyl Tape 3/4''
-
22515175654 Male Terminal Housing (2 Circuits)Male Terminal Housing (2 Circuits)
-
23515175971 ExtensionExtension
-
24572103300 CapCap
-
25503175800 WasherWasher
-
26861507200 Power Outlet Kit (12 Volts). SEPower Outlet Kit (12 Volts). SE
-
27278000508 NutNut
-
28515166900 Dess CapDess Cap
-
29515175913 Dess Switch. Includes items 29 to 30Dess Switch. Includes items 29 to 30
-
30515175232 Male TerminalMale Terminal
-
31515175601 Temperature Gauge. Includes items 31 to 33 / SETemperature Gauge. Includes items 31 to 33 / SE
-
32414807200 O-RingO-Ring
-
33414806600 Case HolderCase Holder
-
34515175711 Ring Gauge. SERing Gauge. SE
-
35515175529 Fuel Gauge. Includes items 35 to 37 / SEFuel Gauge. Includes items 35 to 37 / SE
-
36414807200 O-RingO-Ring
-
37414806600 Case HolderCase Holder
-
38409210000 Male Terminal. SEMale Terminal. SE
-
39409204200 Male Terminal Housing (3 Circuits). SEMale Terminal Housing (3 Circuits). SE
-
40414807200 O-Ring. SEO-Ring. SE
-
41517258600 Washer. SEWasher. SE
-
42414806600 Case Holder. SECase Holder. SE
-
43391301700 Flat Washer. SEFlat Washer. SE
-
44414833700 Lock Washer. SELock Washer. SE
-
45414833600 Nut. SENut. SE
-
46515176028 Console Harness. Includes items 46 to 52Console Harness. Includes items 46 to 52
-
47409010600 Female TerminalFemale Terminal
-
48409010400 Female Terminal Housing (1 Circuit)Female Terminal Housing (1 Circuit)
-
49515175232 Male TerminalMale Terminal
-
50515175231 Female TerminalFemale Terminal
-
51515175658 Female Terminal Housing (2 Circuits)Female Terminal Housing (2 Circuits)
-
52515175662 Male Terminal Housing (6 Circuits)Male Terminal Housing (6 Circuits)
-
53515175984 Cab Wiring Harness. Includes items 53 to 77Cab Wiring Harness. Includes items 53 to 77
-
54515175232 Male TerminalMale Terminal
-
55515175273 Male TerminalMale Terminal
-
56515175282 Female TerminalFemale Terminal
-
57561503100 Female TerminalFemale Terminal
-
58561503100 Female TerminalFemale Terminal
-
59409204300 Female Terminal Housing (3 Circuit)Female Terminal Housing (3 Circuit)
-
60515175321 Female TerminalFemale Terminal
-
61409202700 Female Terminal Housing (3 Circuit)Female Terminal Housing (3 Circuit)
-
62415080000 Tubing 16 mmTubing 16 mm
-
63415079900 Tubing 10 mmTubing 10 mm
-
64293750001 Tie-Rap 94 mmTie-Rap 94 mm
-
65515175509 Male Terminal Housing (1 Circuit)Male Terminal Housing (1 Circuit)
-
66515175510 Female Terminal Housing (1 Circuit)Female Terminal Housing (1 Circuit)
-
67515175720 Male Terminal Housing (11 Circuit)Male Terminal Housing (11 Circuit)
-
68515175812 PlugPlug
-
69515175801 Female Terminal Housing (24 Circuits)Female Terminal Housing (24 Circuits)
-
70515175802 RetainerRetainer
-
71515175803 Wire SealWire Seal
-
72515175804 BlockBlock
-
73515175806 Female TerminalFemale Terminal
-
74414115200 Tie-Rap 180 mmTie-Rap 180 mm
-
75415128526 Male Terminal Housing (10 Circuit)Male Terminal Housing (10 Circuit)
-
76515176069 Male Terminal Housing (3 Circuits)Male Terminal Housing (3 Circuits)
-
77515176071 Female TerminalFemale Terminal
-
78515176035 HornHorn
-
79414805101 Plastic NutPlastic Nut
-
80515175688 PlatePlate
-
81390402200 Pop Rivet 3/16''Pop Rivet 3/16''
-
82296000309 Sealant Silicone, ClearSealant Silicone, Clear
-
83517289300 RH SupportRH Support
-
84517289400 LH SupportLH Support
-
85732601315 Headlamp ScrewHeadlamp Screw
-
86413707500 Grease Tube Lmz, 400 GGrease Tube Lmz, 400 G
