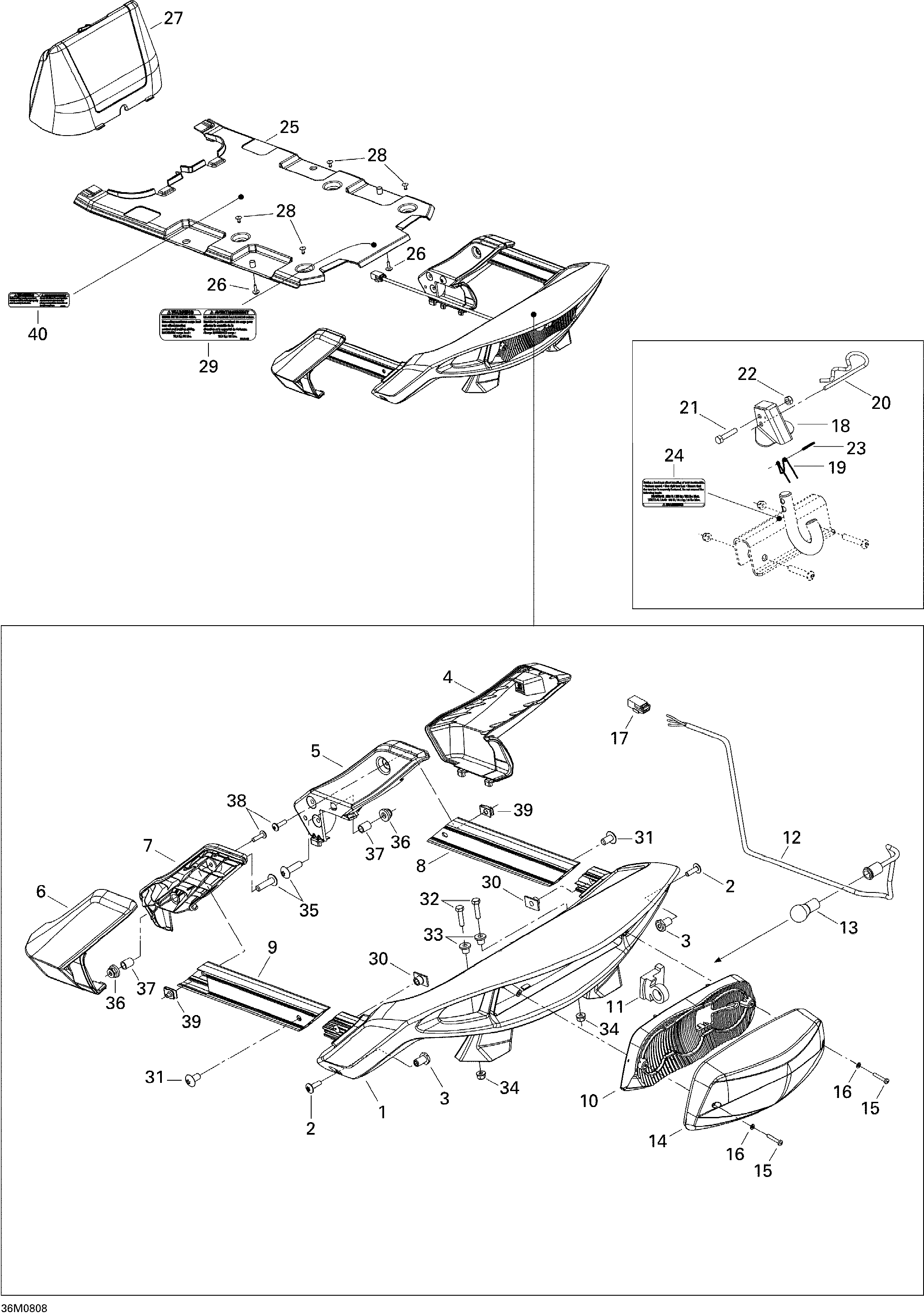

09- Luggage Rack для BRP Ski-Doo GTX SPORT 500SS - 2008
-
№АртикулНазвание
-
1511000317 RackRack
-
2250000128 Torx Truss Screw M6 X 20Torx Truss Screw M6 X 20
-
3511000398 InsertInsert
-
4511000322 RH Outside ArmRH Outside Arm
-
5511000326 RH Inside ArmRH Inside Arm
-
6511000323 LH Outside ArmLH Outside Arm
-
7511000327 LH Inside ArmLH Inside Arm
-
8511000321 RH Side BarRH Side Bar
-
9511000345 LH Side BarLH Side Bar
-
10510004442 ReflectorReflector
-
11511000431 Bulb SupportBulb Support
-
12511000466 Bulb SocketBulb Socket
-
13410504100 Tail Light BulbTail Light Bulb
-
14511000315 LensLens
-
15209632580 Phillips Tapping Screw 3.9 X 25Phillips Tapping Screw 3.9 X 25
-
16414516400 WasherWasher
-
17515175494 Male Housing, 3 CircuitsMale Housing, 3 Circuits
-
18511000514 PawlPawl
-
19517152800 SpringSpring
-
20114045200 Hair PinHair Pin
-
21207063544 Hex. Flanged Screw M6 X 35Hex. Flanged Screw M6 X 35
-
22232561414 Elastic Stop Nut M6Elastic Stop Nut M6
-
23732804000 Spring Pin M3 X 24Spring Pin M3 X 24
-
24516003037 Security LabelSecurity Label
-
25511000440 Radiator CoverRadiator Cover
-
26250000113 Screw M4 X 16, Type K-40Screw M4 X 16, Type K-40
-
27511000357 Tank CoverTank Cover
-
28293150103 Pop RivetPop Rivet
-
29516002960 Warning Label, Maximum Cargo LoadWarning Label, Maximum Cargo Load
-
30511000341 Thread InsertThread Insert
-
31250000198 Torx Truss Screw M8 X 16Torx Truss Screw M8 X 16
-
32207162544 Hex. Screw M6 X 25Hex. Screw M6 X 25
-
33511000340 Flanged BushingFlanged Bushing
-
34233261414 Hex. Flanged Elastic Nut M6Hex. Flanged Elastic Nut M6
-
35250000197 Torx Truss Screw M8 X 30Torx Truss Screw M8 X 30
-
36233281414 Hex. Flanged Elastic Nut M8Hex. Flanged Elastic Nut M8
-
37511000325 BushingBushing
-
38250000130 Torx Screw M5 X 20Torx Screw M5 X 20
-
39250000079 Panel Nut M5 X 0.8Panel Nut M5 X 0.8
-
40516003035 Clenching DecalClenching Decal
