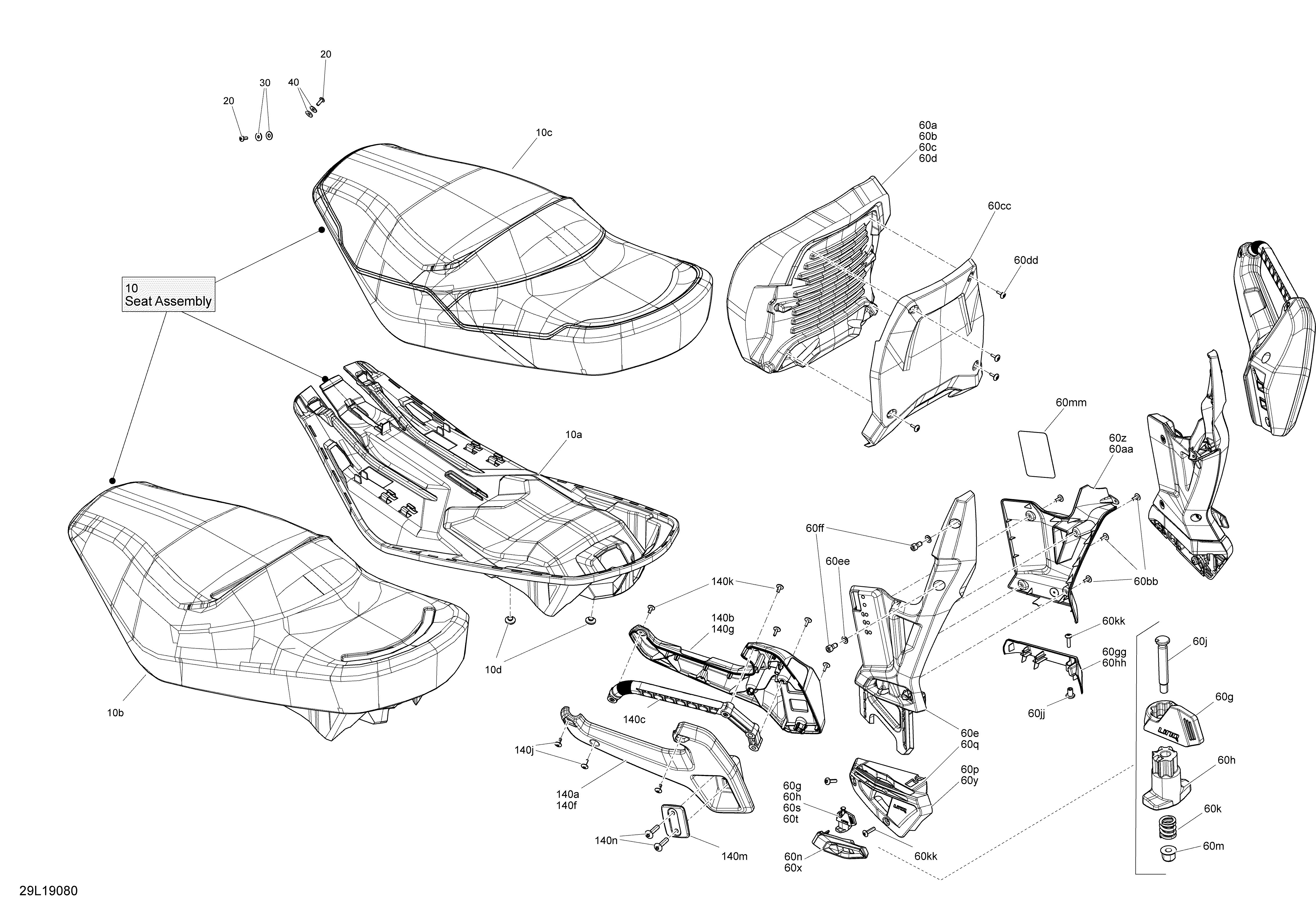

09- Seat - Touring Kit для BRP Lynx 003 - 49 Ranger 900 ACE - 2019
-
№АртикулНазвание
-
10510006557 Seat AssemblySeat Assembly
-
10a510006558 Seat BaseSeat Base
-
10b510006559 Seat FoamSeat Foam
-
10c510006560 Seat CoverSeat Cover
-
10d605452114 PlugPlug
-
20250000742 Torx Screw M5 X 14Torx Screw M5 X 14
-
30250200140 WasherWasher
-
40250200024 Rubber Washer 5 mmRubber Washer 5 mm
-
60a510006362 Passenger BackrestPassenger Backrest
-
60b510006363 Backrest FoamBackrest Foam
-
60c510006364 Backrest CoverBackrest Cover
-
60d510006777 Backrest SupportBackrest Support
-
60e510006933 LH Arm AssemblyLH Arm Assembly
-
60g708200373 LH LeverLH Lever
-
60h708200266 LH LatchLH Latch
-
60j708200152 StemStem
-
60k708200263 SpringSpring
-
60m233251494 Elastic Flanged Nut M5Elastic Flanged Nut M5
-
60n510005617 LH CapLH Cap
-
60p510006939 LH BaseLH Base
-
60q510006934 Seat FoamSeat Foam
-
60s708200374 RH LeverRH Lever
-
60t708200267 RH LatchRH Latch
-
60x510005618 RH CapRH Cap
-
60y510006940 RH BaseRH Base
-
60z510006704 LH TrimLH Trim
-
60aa510006705 RH TrimRH Trim
-
60bb250000789 Torx Truss M6X14Torx Truss M6X14
-
60cc510006366 Backrest TrimBackrest Trim
-
60dd250000889 Screw M4 X 16Screw M4 X 16
-
60ee234080600 Flat Washer M8, StainlessFlat Washer M8, Stainless
-
60ff205081654 Screw-Socket HD.DIN.912Screw-Socket HD.DIN.912
-
60gg510006169 LH Base CoverLH Base Cover
-
60hh510006170 RH Base CoverRH Base Cover
-
60jj511000822 InsertInsert
-
60kk250001000 Torx-Truss M/S M6 X 25Torx-Truss M/S M6 X 25
-
60mm516006794 DecalDecal
-
140a510006492 LH Ext. Passenger Hand HoldLH Ext. Passenger Hand Hold
-
140b510006517 LH Int. Passenger Hand HoldLH Int. Passenger Hand Hold
-
140c510006551 Passenger Overmolded HandholdPassenger Overmolded Handhold
-
140f510006486 RH Ext. Passenger Hand HoldRH Ext. Passenger Hand Hold
-
140g510006487 RH Int. Passenger Hand HoldRH Int. Passenger Hand Hold
-
140j250000889 Screw M4 X 16Screw M4 X 16
-
140k250000941 Torx-Truss M/S M5 X 14Torx-Truss M/S M5 X 14
-
140m510006602 Passenger Handle TrimPassenger Handle Trim
-
140n250000256 Torx Truss Screw M8 X 35Torx Truss Screw M8 X 35
