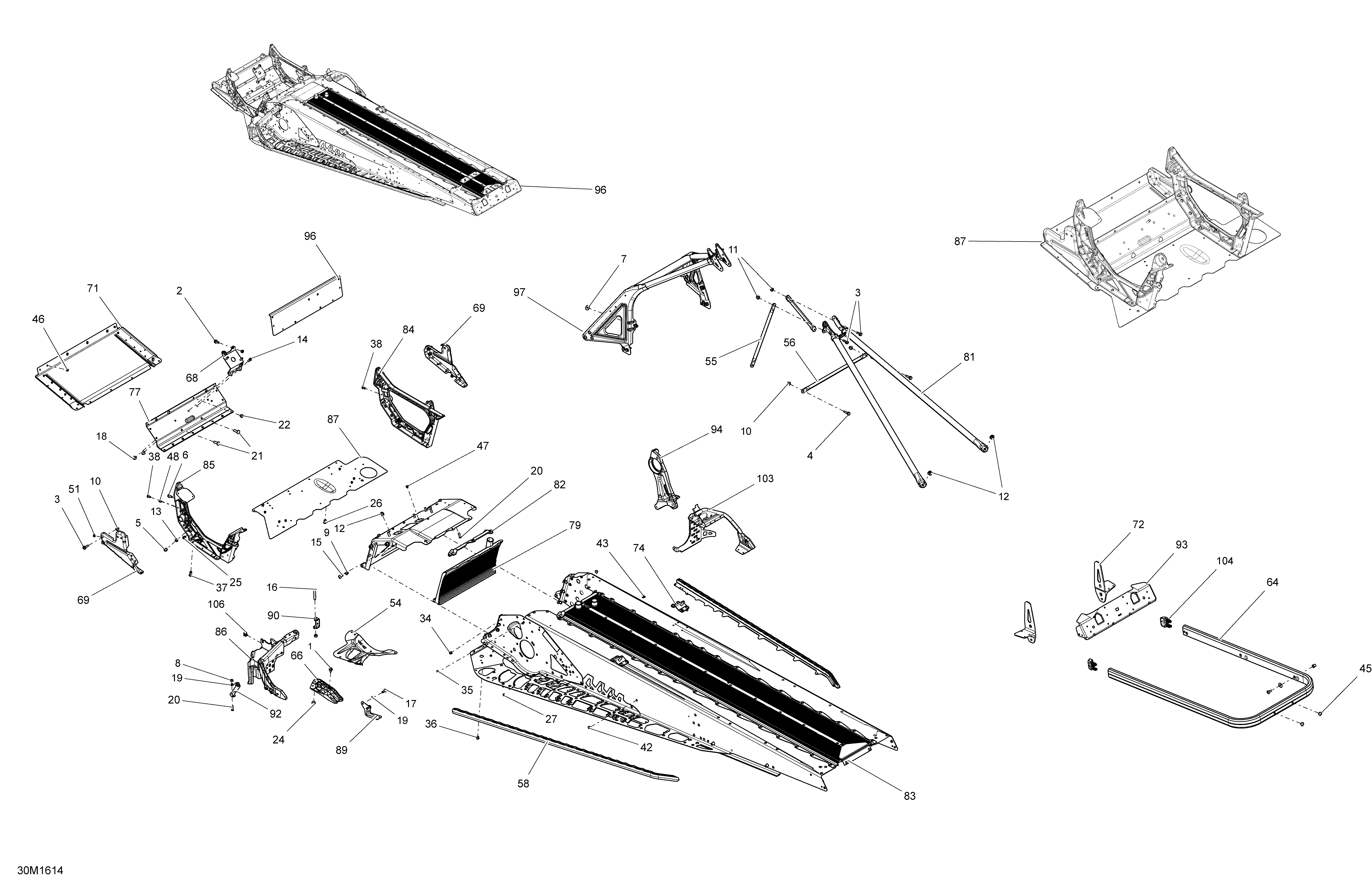

09- Frame для BRP Ski-Doo TUNDRA - Xtreme - 2016
-
№АртикулНазвание
-
1207561244 Hex. Flanged Screw M6 X 12, Scotch GripHex. Flanged Screw M6 X 12, Scotch Grip
-
2207661644 Hex. Flanged Screw M6 X 16Hex. Flanged Screw M6 X 16
-
3207662044 Hex. Flanged Screw M6 X 20Hex. Flanged Screw M6 X 20
-
4207662544 Hex. Flanged Screw M6 X 25Hex. Flanged Screw M6 X 25
-
5210261040 Hex. Flanged Screw M6 X 10Hex. Flanged Screw M6 X 10
-
6210261680 Hex. Flanged Screw M6 X 16Hex. Flanged Screw M6 X 16
-
7224061201 Flat WasherFlat Washer
-
8232561414 Elastic Stop Nut M6Elastic Stop Nut M6
-
9233061414 Hex. Flanged Nut M6Hex. Flanged Nut M6
-
10233261414 Hex. Flanged Elastic Nut M6Hex. Flanged Elastic Nut M6
-
11233261416 Elastic Flanged Nut M6Elastic Flanged Nut M6
-
12233281414 Hex. Flanged Elastic Nut M8Hex. Flanged Elastic Nut M8
-
13234061410 Flat Washer 6 mmFlat Washer 6 mm
-
14250000512 Socket Screw Head 1/4-20 X 5/8''Socket Screw Head 1/4-20 X 5/8''
-
15250000534 Tork Screw M6 X 16Tork Screw M6 X 16
-
16250000535 Torx Screw M8 X 55Torx Screw M8 X 55
-
17250000536 Tork Screw M6 X 18Tork Screw M6 X 18
-
18250100140 Elastic Hex. Flange Nut 1/4-20Elastic Hex. Flange Nut 1/4-20
-
19250200039 Flat WasherFlat Washer
-
20250300027 Clinch Stud M6 X 20Clinch Stud M6 X 20
-
21250300038 Clinch StudClinch Stud
-
22293150096 Hemlock Rivet, 6.5 mmHemlock Rivet, 6.5 mm
-
24293150104 Pop Rivet 3/16''Pop Rivet 3/16''
-
26293150120 Hemlock Rivet 6.5 mmHemlock Rivet 6.5 mm
-
27293150144 Stavex RivetStavex Rivet
-
34293150146 Henrob RivetHenrob Rivet
-
35293150147 Hemlock RivetHemlock Rivet
-
36293150174 Hemlock Rivet, 6.4 mmHemlock Rivet, 6.4 mm
-
37293150182 Monobolt Rivet 6.4Monobolt Rivet 6.4
-
38293150191 Monobolt Rivet, 4.8 mmMonobolt Rivet, 4.8 mm
-
42293730047 Black Dart 8 mmBlack Dart 8 mm
-
43293730042 Full Moon Dart 5 mmFull Moon Dart 5 mm
-
45293730060 Black Dart 10 mmBlack Dart 10 mm
-
46390402200 Pop Rivet 3/16''Pop Rivet 3/16''
-
47390402400 Pop Rivet 3/16''Pop Rivet 3/16''
-
48390909100 Avex RivetAvex Rivet
-
51390909200 Avex RivetAvex Rivet
-
54518324874 RH ReinforcementRH Reinforcement
-
54518324875 LH ReinforcementLH Reinforcement
-
55518325114 Upper Column SupportUpper Column Support
-
56518325115 Center Column SupportCenter Column Support
-
58518325159 RH RollerRH Roller
-
58518325160 LH RollerLH Roller
-
64518326611 Black Rear Bumper, 154''Black Rear Bumper, 154''
-
66518325782 RH DeflectorRH Deflector
-
66518325783 LH DeflectorLH Deflector
-
68518325943 MAG Engine SupportMAG Engine Support
-
69518325949 RH Front MemberRH Front Member
-
69518325950 LH Front MemberLH Front Member
-
71518325951 Front Bottom PlateFront Bottom Plate
-
72518325955 RH Slide BracketRH Slide Bracket
-
72518325956 LH Slide BracketLH Slide Bracket
-
74518325973 RH Rear BaseRH Rear Base
-
74518325974 LH Rear BaseLH Rear Base
-
77518326198 Front MemberFront Member
-
79518326485 Front RadiatorFront Radiator
-
79518326486 Front RadiatorFront Radiator
-
81518326559 Rear MemberRear Member
-
82518326656 SealSeal
-
83518326692 Rear Radiator Ass'y, 154''Rear Radiator Ass'y, 154''
-
84518326795 RH MemberRH Member
-
85518326796 LH MemberLH Member
-
86518326820 LH StirupLH Stirup
-
87518326927 Module E TUNDRA XtremeModule E TUNDRA Xtreme
-
89518326960 SupportSupport
-
90518326961 U-AttachU-Attach
-
92518326986 AttachAttach
-
93518327105 Rear CapRear Cap
-
94518327460 Pulley SupportPulley Support
-
94518327133 Driven Pulley SupportDriven Pulley Support
-
96415129873 Frame Ass'yFrame Ass'y
-
97518328306 Front Member, S ModuleFront Member, S Module
-
103518328938 RH StirupRH Stirup
-
104520000965 Black RH CapBlack RH Cap
-
104520000964 Black LH CapBlack LH Cap
-
106250000079 Panel Nut M5 X 0.8Panel Nut M5 X 0.8
