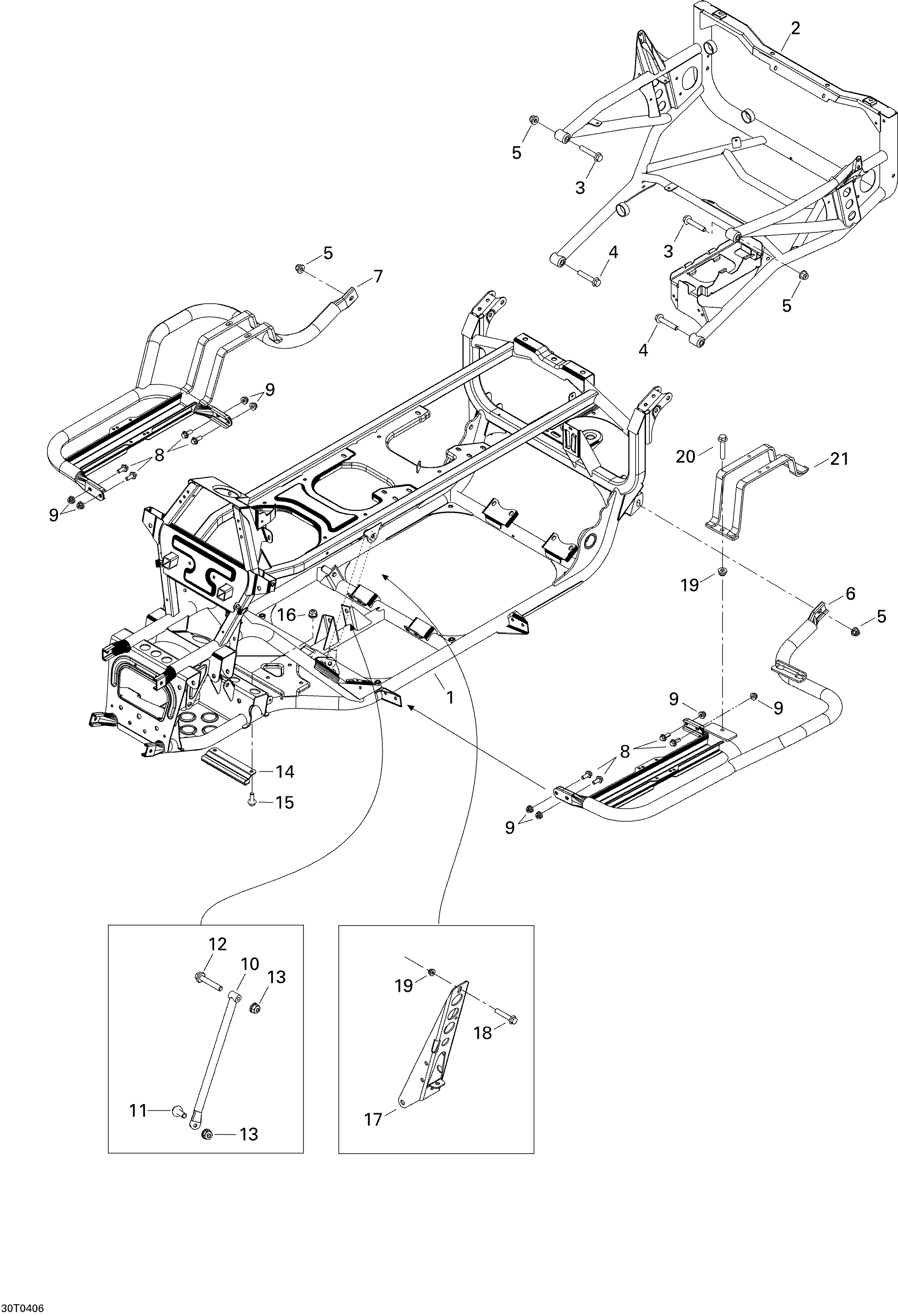

09- Frame для BRP Quest MAX - 2004
-
№АртикулНазвание
-
1705200759 Frame (Black)Frame (Black)
-
2705200864 Frame ExtensionFrame Extension
-
3207605544 Hex Flanged Screw M10 X 55Hex Flanged Screw M10 X 55
-
4207608044 Hexagonal Flange ScrewHexagonal Flange Screw
-
5233201414 Hex Elastic Flanged Nut M10Hex Elastic Flanged Nut M10
-
7705200653 RH Footrest (Black)RH Footrest (Black)
-
6705200847 LH. Footrest (Black)LH. Footrest (Black)
-
8207682044 Hex Flanged Screw M8 X 20Hex Flanged Screw M8 X 20
-
9233281414 Hex Elastic Flanged Nut M8Hex Elastic Flanged Nut M8
-
10705200404 RH Removable BraceRH Removable Brace
-
10705200405 LH Removable BraceLH Removable Brace
-
11207682544 Hex Flanged Screw M8 X 25Hex Flanged Screw M8 X 25
-
12207685044 Hex Flanged Screw M8 X 50Hex Flanged Screw M8 X 50
-
13233281414 Hex Elastic Flanged Nut M8Hex Elastic Flanged Nut M8
-
14705200575 Bracket (Black)Bracket (Black)
-
15207661644 Hex Flanged Screw M6 X 16Hex Flanged Screw M6 X 16
-
16233261414 Hex Elastic Flanged Nut M6Hex Elastic Flanged Nut M6
-
17705200803 Brake Cab SupportBrake Cab Support
-
18207682044 Hex Flanged Screw M8 X 20Hex Flanged Screw M8 X 20
-
19233281414 Hex Elastic Flanged Nut M8Hex Elastic Flanged Nut M8
-
20207682544 Hex Flanged Screw M8 X 25Hex Flanged Screw M8 X 25
-
21705200852 Foot Rest (Black)Foot Rest (Black)
