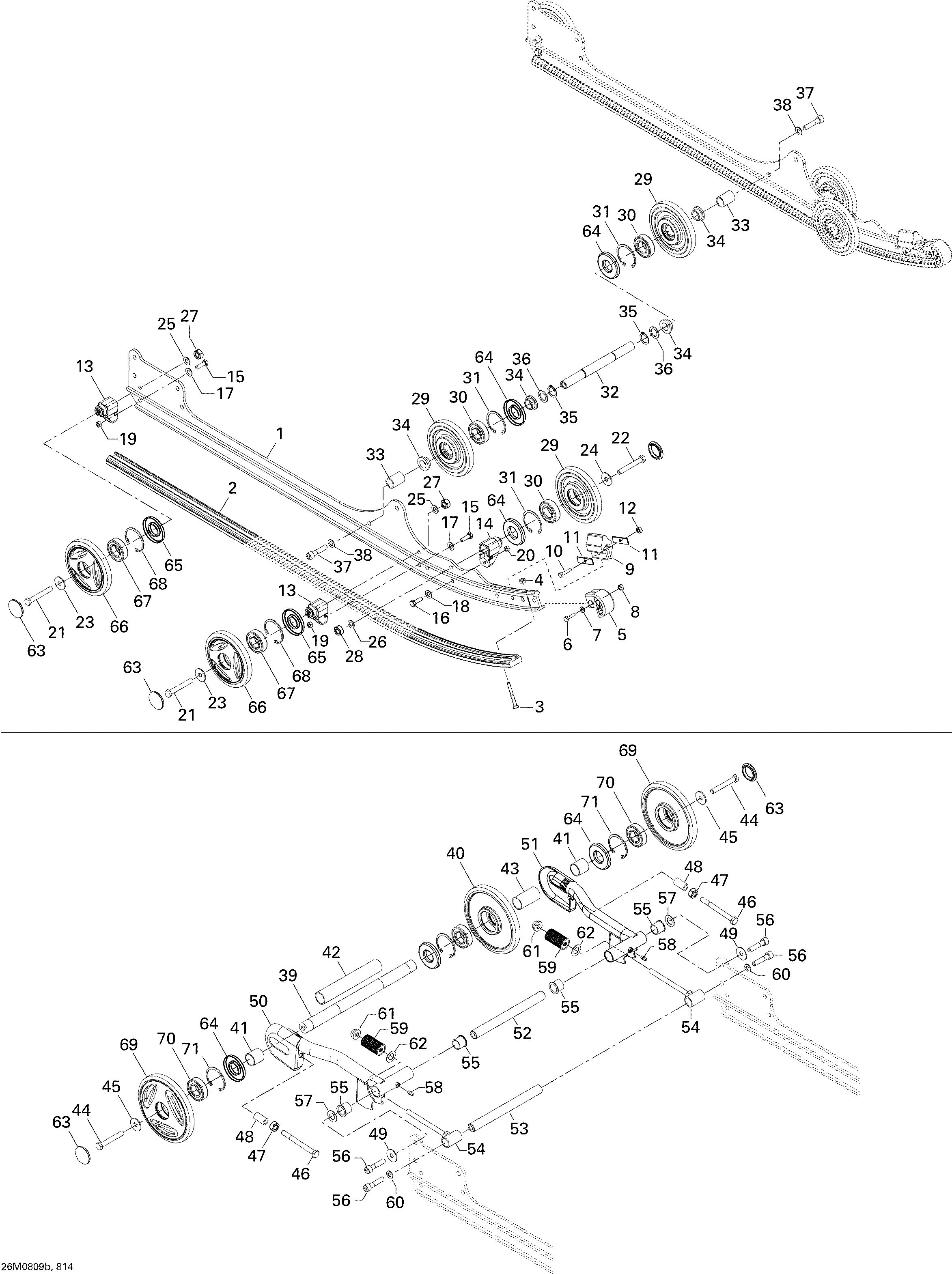

08- Rear Suspension V-156 для BRP Lynx Adventure LU Ranger 550 - 2008
-
№АртикулНазвание
-
1605250418 RunnerRunner
-
2M5347724 Runner ShoeRunner Shoe
-
3M40059 Screw M6X60Screw M6X60
-
4232561414 Elastic Stop Nut M6Elastic Stop Nut M6
-
5605348954 Runner ProtectorRunner Protector
-
6207162544 Hex. Screw M6 X 25Hex. Screw M6 X 25
-
7234061410 Flat Washer 6 mmFlat Washer 6 mm
-
8M33200 Nut M6Nut M6
-
9M5442328 Rubber StopperRubber Stopper
-
10207063044 Hex. Screw M6 X 30Hex. Screw M6 X 30
-
11M548470 PlatePlate
-
12232561414 Elastic Stop Nut M6Elastic Stop Nut M6
-
13605450182 SupportSupport
-
14605450182 SupportSupport
-
15207182544 Hex. Screw M8 X 25Hex. Screw M8 X 25
-
16207182544 Hex. Screw M8 X 25Hex. Screw M8 X 25
-
17M20104 WasherWasher
-
18M20104 WasherWasher
-
19232581414 Hex. Elastic Nut M8Hex. Elastic Nut M8
-
20232581414 Hex. Elastic Nut M8Hex. Elastic Nut M8
-
21M40089 ScrewScrew
-
22M40089 ScrewScrew
-
23503183100 WasherWasher
-
24503183100 WasherWasher
-
25M20104 WasherWasher
-
26M20104 WasherWasher
-
27232581414 Hex. Elastic Nut M8Hex. Elastic Nut M8
-
28232581414 Hex. Elastic Nut M8Hex. Elastic Nut M8
-
29503190798 Wheel 139 mm Ass'y. Includes 30Wheel 139 mm Ass'y. Includes 30
-
30503190795 Ball BearingBall Bearing
-
31371901700 CirclipCirclip
-
32M5347949 ShaftShaft
-
33M5447951 SleeveSleeve
-
34503189534 CushionCushion
-
35M31007 CirclipCirclip
-
36M31091 ShimShim
-
37M40134 Allen Screw M10 X 45Allen Screw M10 X 45
-
38M20105 WasherWasher
-
39M5445986 ShaftShaft
-
40503189478 Thin Wheel 165Thin Wheel 165
-
41M5444098 Sleeve L=29Sleeve L=29
-
42M5444096 SleeveSleeve
-
43M5444097 SpacerSpacer
-
44M40050 Hex. Screw With Nylon PatchHex. Screw With Nylon Patch
-
45503183300 WasherWasher
-
46M40239 ScrewScrew
-
47232006414 Hex. Nut M10Hex. Nut M10
-
48605452332 SpacerSpacer
-
49512056700 Lock WasherLock Washer
-
50605251780 Extension Swing RHExtension Swing RH
-
51605251779 Extension swing LHExtension swing LH
-
52M5346900 ShaftShaft
-
53M5343471 ShaftShaft
-
54M5447373 Adjuster Bolt EyeAdjuster Bolt Eye
-
55M31024 Slide BearingSlide Bearing
-
56M40536 Allen Screw M10 X 45Allen Screw M10 X 45
-
57M20116 WasherWasher
-
58M34011 Grease FittingGrease Fitting
-
59M25004 Spring PlateSpring Plate
-
60M20105 WasherWasher
-
61232006414 Hex. Nut M10Hex. Nut M10
-
62M20011 WasherWasher
-
63570063600 Wheel CapWheel Cap
-
64572089000 Labyrinth SealLabyrinth Seal
-
65572089000 Labyrinth SealLabyrinth Seal
-
66503190796 Wheel 139 mm Ass'y, Full Moon. Includes 67Wheel 139 mm Ass'y, Full Moon. Includes 67
-
67503190795 Ball BearingBall Bearing
-
68371901700 CirclipCirclip
-
69503190856 Wheel 165 mm. Includes 70Wheel 165 mm. Includes 70
-
70503190795 Ball BearingBall Bearing
-
71371901700 CirclipCirclip
