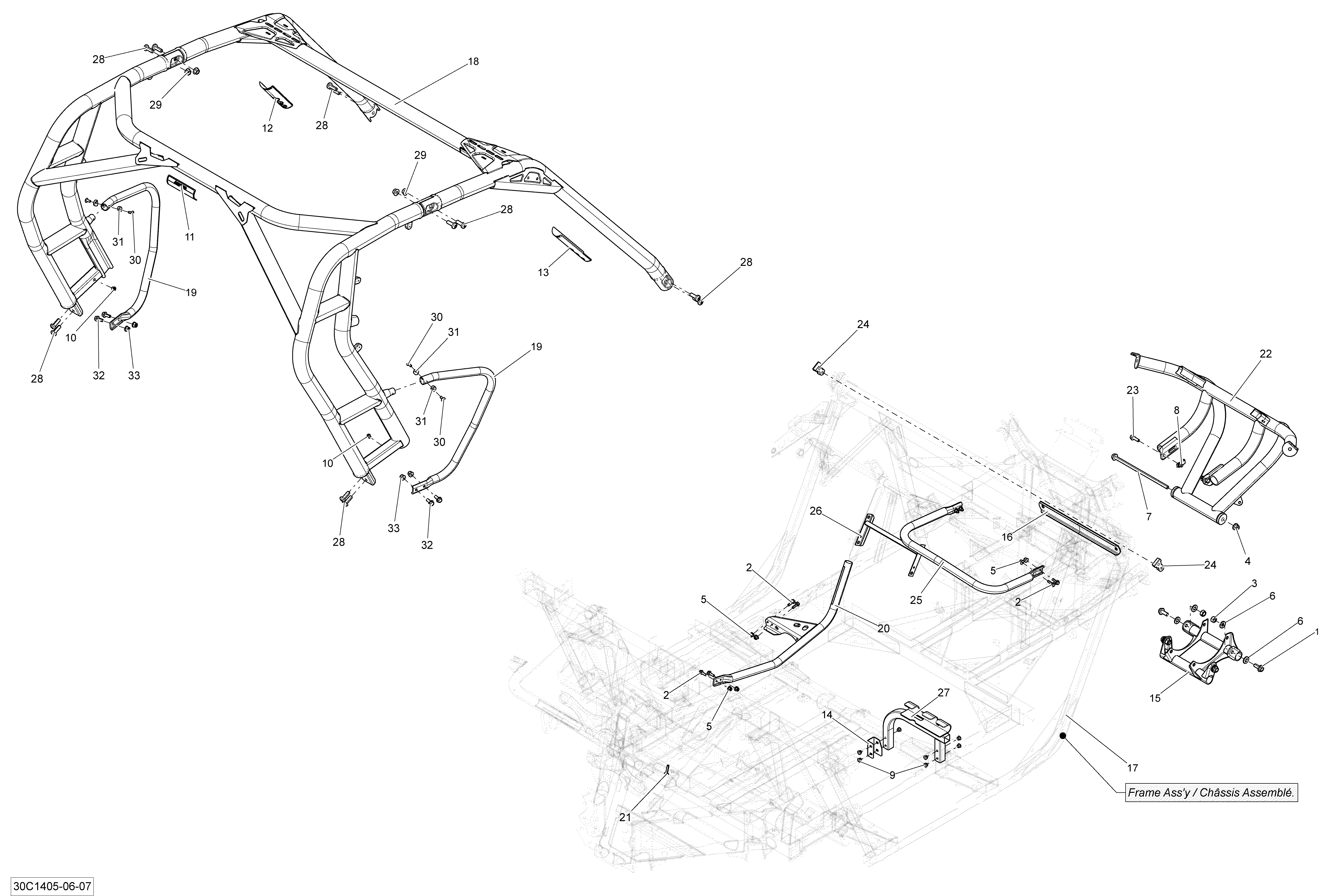

09- Frame _30C1406 для BRP Maverick 1000_XMR - 2014
-
№АртикулНазвание
-
1207602546 Hex. Flanged Screw M10 X 25Hex. Flanged Screw M10 X 25
-
2207662044 Hex. Flanged Screw M6 X 20Hex. Flanged Screw M6 X 20
-
3232500416 Elastic Stop Nut M10Elastic Stop Nut M10
-
4233201436 Flanged Elastic Nut M10Flanged Elastic Nut M10
-
5233261414 Hex. Flanged Elastic Nut M6Hex. Flanged Elastic Nut M6
-
6234201474 Conical Spring Washer 10 mmConical Spring Washer 10 mm
-
7250000597 Hex. Flange ScrewHex. Flange Screw
-
8250100118 Panel Nut M8 X 1.25Panel Nut M8 X 1.25
-
9293150096 Hemlock Rivet, 6.5 mmHemlock Rivet, 6.5 mm
-
10293450274 InsertInsert
-
11704903492 Warning LabelWarning Label
-
12704903679 Warning LabelWarning Label
-
13704903680 Warning LabelWarning Label
-
14705202602 Seat SupportSeat Support
-
15705203296 Differential SupportDifferential Support
-
16705203454 Front Suspension LinkFront Suspension Link
-
17715002073 Frame Ass'y, BlackFrame Ass'y, Black
-
18705203579 Cage Kit, Front And Rear SectionCage Kit, Front And Rear Section
-
19705203640 Black RH Side Protector TubeBlack RH Side Protector Tube
-
19705203637 Black LH Side Protector TubeBlack LH Side Protector Tube
-
20705203828 HandleHandle
-
21732605024 Weld ScrewWeld Screw
-
22705203685 Black Front BumperBlack Front Bumper
-
23207382544 Hex. Flange ScrewHex. Flange Screw
-
24705203415 Binding BlockBinding Block
-
25705203332 HandleHandle
-
26705203330 Reinforcement PanelReinforcement Panel
-
27715002073 Frame Ass'y, BlackFrame Ass'y, Black
-
28250000624 Screw Torx M10 X 30Screw Torx M10 X 30
-
29233101464 Hex. Elastic Flange Nut , M10 X 1.5Hex. Elastic Flange Nut , M10 X 1.5
-
30250000439 Torx Truss Screw M6 X 14Torx Truss Screw M6 X 14
-
31705202223 Offset WasherOffset Washer
-
32207682044 Hex. Flanged Screw M8 X 20Hex. Flanged Screw M8 X 20
-
33233281414 Hex. Flanged Elastic Nut M8Hex. Flanged Elastic Nut M8
