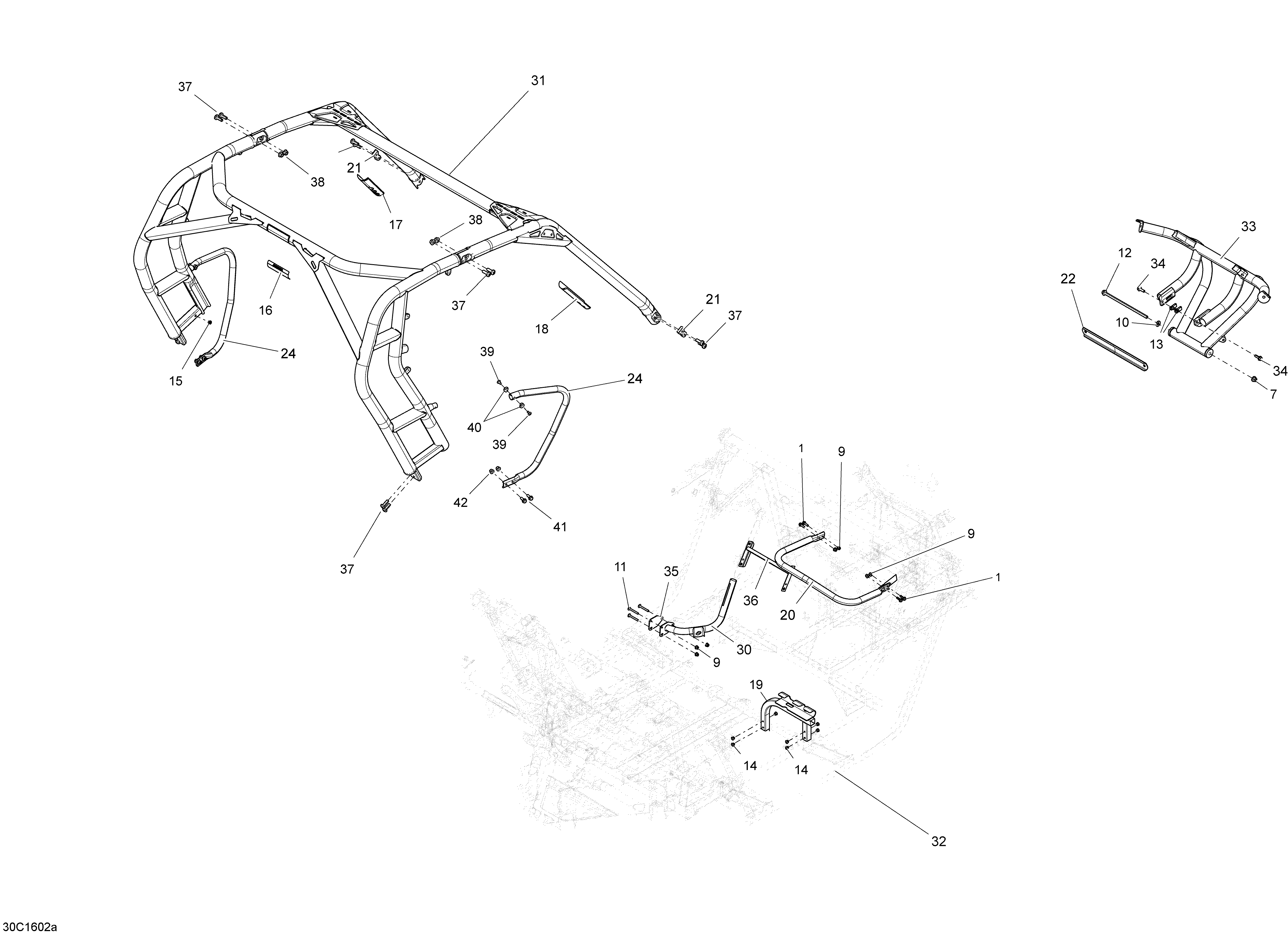

09- Frame, Except XDS Package для BRP Maverick - Maverick MAX - 2016
-
№АртикулНазвание
-
1207662046 Hex. Flanged Screw M6 X 20Hex. Flanged Screw M6 X 20
-
7233201436 Flanged Elastic Nut M10Flanged Elastic Nut M10
-
9233261416 Elastic Flanged Nut M6Elastic Flanged Nut M6
-
10234201474 Conical Spring Washer 10 mmConical Spring Washer 10 mm
-
11250000317 Torx Screw M6 X 50Torx Screw M6 X 50
-
12250000597 Hex. Flange ScrewHex. Flange Screw
-
13250100118 Panel Nut M8 X 1.25Panel Nut M8 X 1.25
-
14293150096 Hemlock Rivet, 6.5 mmHemlock Rivet, 6.5 mm
-
15293450274 InsertInsert
-
16704903492 Warning LabelWarning Label
-
17704903679 Warning LabelWarning Label
-
18704903680 Warning LabelWarning Label
-
19705202602 Seat SupportSeat Support
-
20705203332 Black Passenger HandleBlack Passenger Handle
-
20705204399 Black Console HandleBlack Console Handle
-
21705203415 Binding BlockBinding Block
-
22705203454 Front Suspension LinkFront Suspension Link
-
24705203640 Black RH Side Protector Tube. Black ModelBlack RH Side Protector Tube. Black Model
-
24705204408 Green RH Side Protector Tube. Manta Green ModelGreen RH Side Protector Tube. Manta Green Model
-
24705204410 Red RH Front Side Protector Tube. Red ModelRed RH Front Side Protector Tube. Red Model
-
24705204817 Blue RH Side Protector Tube. Gulfstream Blue ModelBlue RH Side Protector Tube. Gulfstream Blue Model
-
24705203637 Black LH Side Protector Tube. Black ModelBlack LH Side Protector Tube. Black Model
-
24705204407 Green LH Side Protector Tube. Manta Green ModelGreen LH Side Protector Tube. Manta Green Model
-
24705204409 Red LH Front Side Protector Tube. Red ModelRed LH Front Side Protector Tube. Red Model
-
24705204816 Blue LH Side Protector Tube. Gulfstream Blue ModelBlue LH Side Protector Tube. Gulfstream Blue Model
-
30705204398 HandleHandle
-
31705204714 Black Cage Kit. Black ModelBlack Cage Kit. Black Model
-
31715003426 Green Cage Kit. Manta Green ModelGreen Cage Kit. Manta Green Model
-
31715003427 Red Cage Kit. Red ModelRed Cage Kit. Red Model
-
31715003423 Blue Cage Kit, Front And Rear Section. Gulfstream Blue ModelBlue Cage Kit, Front And Rear Section. Gulfstream Blue Model
-
32715003091 FrameFrame
-
33705203685 Black Front BumperBlack Front Bumper
-
34207382544 Hex. Flange ScrewHex. Flange Screw
-
35705204606 Steel PlateSteel Plate
-
36705203330 Reinforcement PanelReinforcement Panel
-
37250000848 Screw Pan M10 X 30Screw Pan M10 X 30
-
38233101464 Hex. Elastic Flange Nut , M10 X 1.5Hex. Elastic Flange Nut , M10 X 1.5
-
39250000789 Torx Truss M6X14Torx Truss M6X14
-
40705202223 Offset WasherOffset Washer
-
41207682044 Hex. Flanged Screw M8 X 20Hex. Flanged Screw M8 X 20
-
42233281414 Hex. Flanged Elastic Nut M8Hex. Flanged Elastic Nut M8
