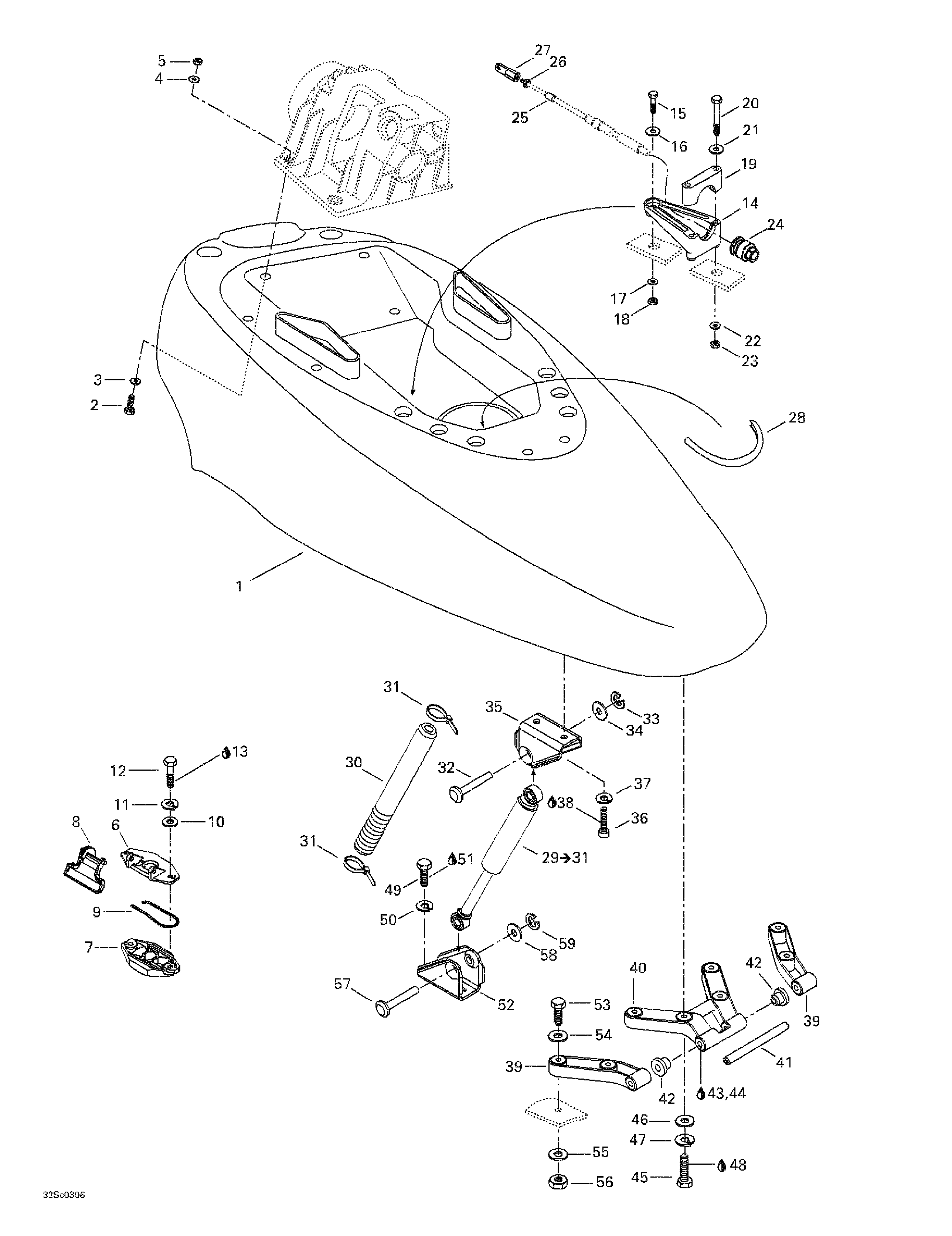

09- Engine Cover для BRP XP DI, 6130/6131 - 2003
-
№АртикулНазвание
-
1269700078 Engine coverEngine cover
-
2207083560 Hex screw M8 x 35Hex screw M8 x 35
-
3293050001 Flat washerFlat washer
-
4293050001 Flat washerFlat washer
-
5232581600 Hex elastic nut M8Hex elastic nut M8
-
6269700076 Latch coverLatch cover
-
7269000015 Latch baseLatch base
-
8269700077 Latch leverLatch lever
-
9269700017 Latch springLatch spring
-
10234061600 Flat washer M6Flat washer M6
-
11234161601 Helical lock washer M6Helical lock washer M6
-
12207162560 Hex screw M6 x 25Hex screw M6 x 25
-
13293800060 Loctite 243, 10 mlLoctite 243, 10 ml
-
14277001026 Cable supportCable support
-
15207063560 Hex screw M6 x 35Hex screw M6 x 35
-
16234061600 Flat washer M6Flat washer M6
-
17234062600 Flat washer M6Flat washer M6
-
18232561600 Hex elastic nut M6Hex elastic nut M6
-
19277000162 Support thrustSupport thrust
-
20207067060 Hex screw M6 x 70Hex screw M6 x 70
-
21234061600 Flat washer M6Flat washer M6
-
22234062600 Flat washer M6Flat washer M6
-
23232561600 Hex elastic nut M6Hex elastic nut M6
-
24277000782 Ajustment knobAjustment knob
-
25277000441 Terminal wiperTerminal wiper
-
26211100056 Hex nut 1/4-28Hex nut 1/4-28
-
27277001180 Ball jointBall joint
-
28271000110 Protection trimProtection trim
-
29269500363 Gaz shock ass'y. Includes 29 - 31.Gaz shock ass'y. Includes 29 - 31.
-
30291001022 BellowBellow
-
31293750001 Tie-rap 94 mmTie-rap 94 mm
-
32211400019 PinPin
-
33293370008 CirclipCirclip
-
34234081600 Flat washer M8Flat washer M8
-
35291001013 Shock supportShock support
-
36205061660 Socket screw M6 x 16Socket screw M6 x 16
-
37234161601 Helical lock washer M6Helical lock washer M6
-
38293800060 Loctite 243, 10 mlLoctite 243, 10 ml
-
39269700022111 R.h. hingeR.h. hinge
-
269700023111 LH hingeLH hinge
-
40269700043 Cover hingeCover hinge
-
41269700024 AxleAxle
-
42293350016 CushionCushion
-
43413711400 Loctite 648, 10 mlLoctite 648, 10 ml
-
44293800041 Loctite - primer NLoctite - primer N
-
45207162560 Hex screw M6 x 25Hex screw M6 x 25
-
46234061600 Flat washer M6Flat washer M6
-
47234161601 Helical lock washer M6Helical lock washer M6
-
48293800060 Loctite 243, 10 mlLoctite 243, 10 ml
-
49207162560 Hex screw M6 x 25Hex screw M6 x 25
-
50234161601 Helical lock washer M6Helical lock washer M6
-
51293800060 Loctite 243, 10 mlLoctite 243, 10 ml
-
52291001013 Shock supportShock support
-
53207063560 Hex screw M6 x 35Hex screw M6 x 35
-
54234061600 Flat washer M6Flat washer M6
-
55234062600 Flat washer M6Flat washer M6
-
56232561600 Hex elastic nut M6Hex elastic nut M6
-
57211400006 Short pinShort pin
-
58234081600 Flat washer M8Flat washer M8
-
59293370008 CirclipCirclip
